A
LIGNEMENT SUR LE ROBOT
I
'
NSTRUCTIONS D
ALIGNEMENT

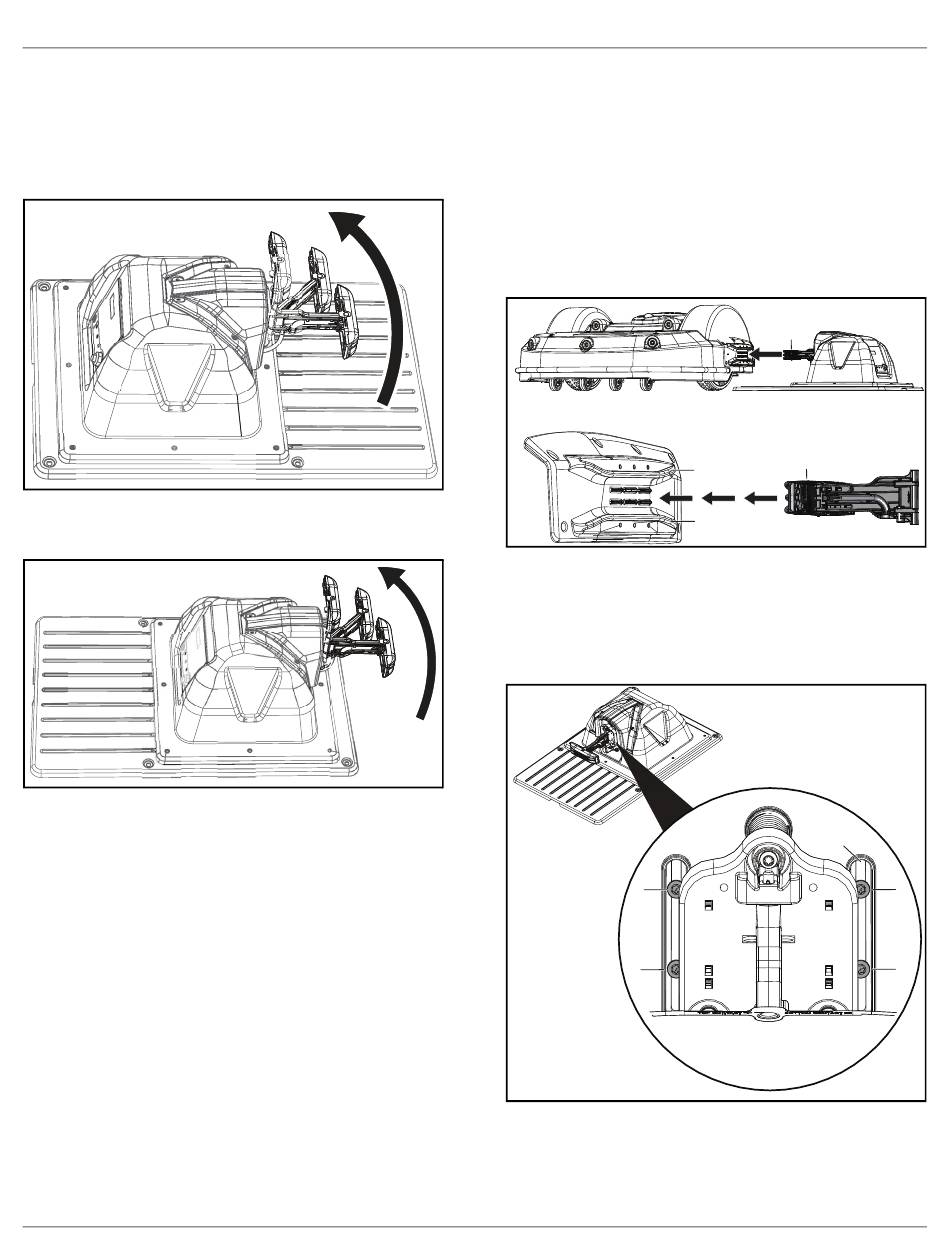

Alignement sur le robot
Le bras de chargement se déplacera horizontalement,
ce qui permettra un alignement correct sur le robot.
Configuration de la tondeuse
Configuration du nettoyeur de terrain
6
Instructions d'alignement
1)
Pousser le robot jusqu'à la borne de recharge le
long du câble de la zone de terrain.
2)
Placez le robot sur la borne de recharge, ne
laissez pas le bras de chargement entrer en
contact avec le robot. Inspecter visuellement la
hauteur et l'alignement du bras de chargement
avec les repères d'alignement sur le robot
(configuration de la tondeuse illustrée).
1 – Bras de chargement
2 – Repères d'alignement
3)
Utilisez une clé Torx® T-27 pour desserrer les
quatre vis de montage sur la plaque de montage
du bras de chargement.
1
1
1 – Vis de montage
2 – Plaque de montage du bras de chargement
1
1
2
2
2
1
1
