P
'
ROCÉDURE D
INSTALLATION DE LA STATION DE CHARGE
D
'
ÉCALAGES D
INSTALLATION

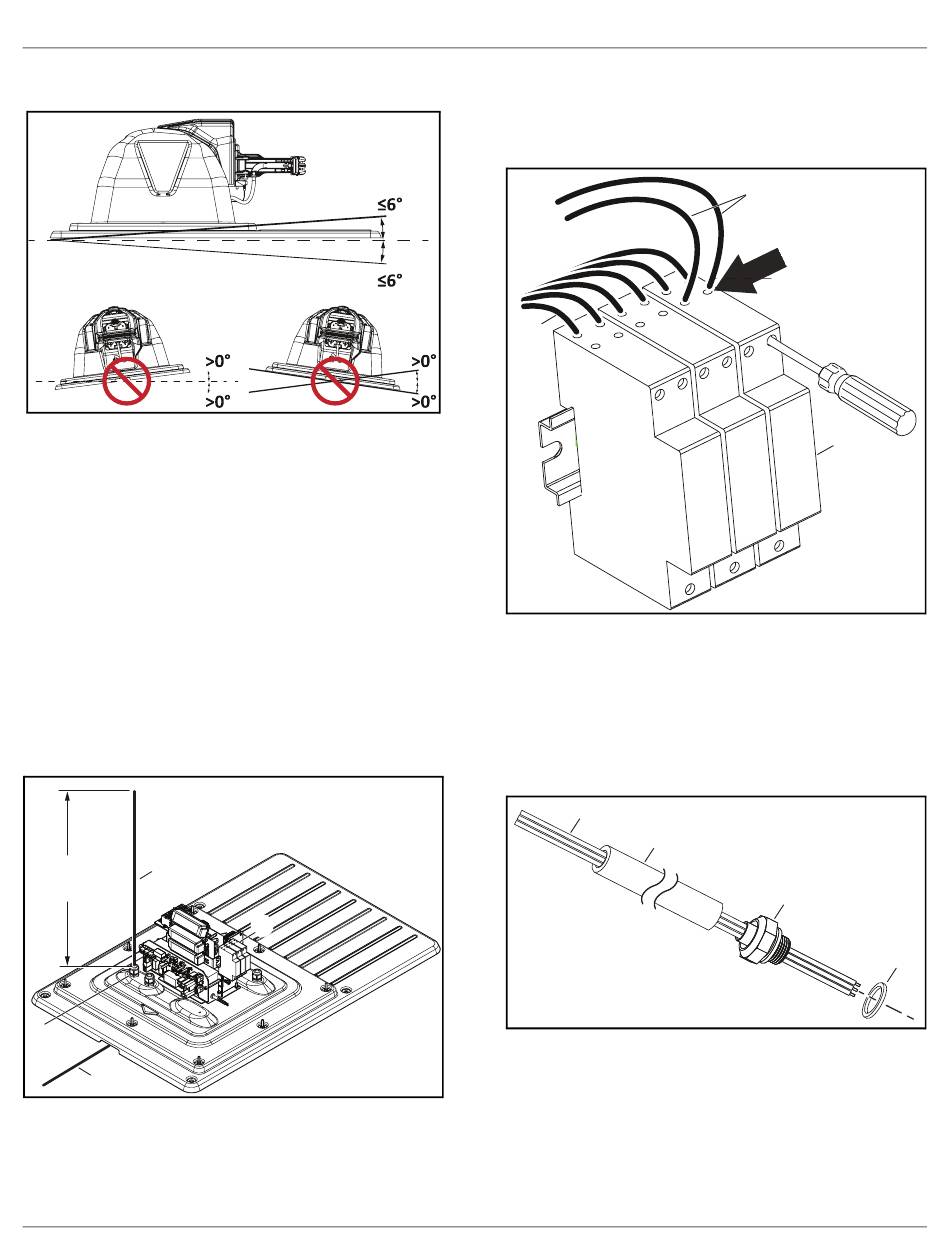

Décalages d'installation
Corriger
Pas correcte
Si tout le terrain est en pente, installez la borne de recharge
sur une partie plane au point le plus haut. Le robot n'a pas
de frein lorsqu'il est en mode de chargement et peut glisser
loin des contacts du bras de chargement si la pente
longitudinale est supérieure à zéro degré (0°).
Installation des câbles périphériques
1)
Router tous les câbles périphériques sous la base,
puis remonter à travers une bride de cordon. Laisser
une longueur minimale de 400 mm (15,5 po) pour
chaque câble à l'intérieur de l'enceinte supérieure,
entre la bride de cordon et le protecteur de
surtension. Prévoyez un excédent de câble sous la
base en vue d'un éventuel repositionnement.
1
15.5 po
400 mm
2
1
1 – Câble périphérique
2 – Bride de cordon
3 – Protecteur de surtension
2)
Serrez les serre-câbles à la main.
4
3
3)
Desserrez les vis-bornes du ou des protecteurs de
surtension et insérez les extrémités des câbles dans
le/les protecteurs de surtension aux emplacements
indiqués. Serrez solidement les vis-bornes.
3
1 – Câble périphérique
2 – Protecteur de surtension
3 – Câbles électriques (assemblés en usine sur le(s) protecteur(s) de surtension)
Installation du câble CA 14 AWG
1)
Tirez les fils à travers le conduit et le connecteur.
Placez le joint sur le côté fileté du connecteur.
1
2
1 – Câbles CA 14 AWG
2 – Conduit étanche aux liquides
3 – Connecteur de conduit
4 – Sceau
1
2
3
4
