CM2N3874fr_01
Janvier 2008
RXB
Régulateur terminal
pour applications plafonds rafraîchissants et radiateurs (CC-02)
avec communication sur bus Konnex (mode S et mode LTE)

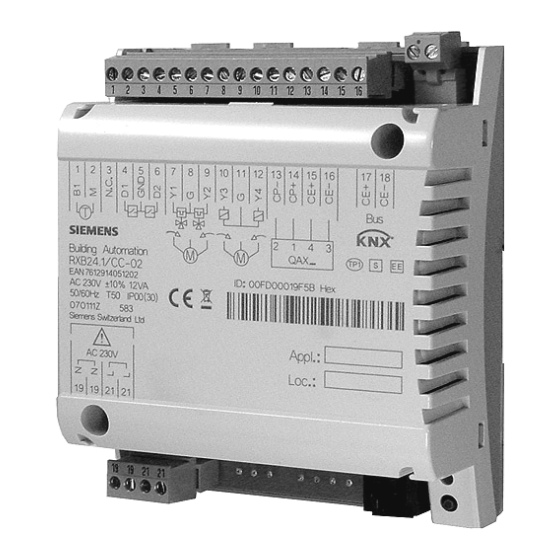

Le régulateur terminal RXB24.1 est utilisé pour la régulation de la température dans
des pièces individuelles.
• pour systèmes avec plafonds rafraîchissants et radiateurs
• régulation PI
• communication sur bus Konnex (mode S et mode LTE)
• intégration dans le système de gestion technique de bâtiments DESIGO avec PX /
KNX
• Intégration dans la gamme Synco
• Commande de servomoteurs thermiques de vanne (24 V~ MID
de servomoteur de vanne motorisée (24 V~, 3-points)
• Utilisation de vannes motorisées sur bus KNX
• Mise en service avec les outils ETS3 Professional, Synco ACS ou "HandyTool"
• Tension d'alimentation 230 V~
• Bornes à vis amovibles
1) MID = Modulation d'impulsions en durée
3
874
RXB24.1
1)
) ou
Building Technologies
Publicité
Manuels Connexes pour Siemens RXB24.1
Sommaire des Matières pour Siemens RXB24.1
- Page 1 (CC-02) avec communication sur bus Konnex (mode S et mode LTE) Le régulateur terminal RXB24.1 est utilisé pour la régulation de la température dans des pièces individuelles. • pour systèmes avec plafonds rafraîchissants et radiateurs •...
- Page 2 Si les régulateurs RXB sont intégrés dans un système de gestion technique de bâtiment DESIGO ou dans un système Synco, il est possible d'utiliser d'autres fonctions (programmes, horaire, commande centrale de consignes etc.). Applications Les applications suivantes sont disponibles pour le régulateur terminal RXB24.1 : Groupe d'applications (type) Applications CC-02 CLC01 Plafond rafraîchissant avec...
- Page 3 Références et désignations Le régulateur terminal RXB24.1 possède les sorties suivantes : Référence Sorties Triac 24 V~ RXB24.1 pour 2 servomoteurs thermiques de vanne ou deux servomoteurs 3 points RXZ20.1 Accessoires : Couvre-bornes Commande A la commande, indiquer la quantité, la désignation, la référence et le groupe d'applications.
- Page 4 Avertissement ! Si le couvre-bornes n'est pas monté, la touche de programmation ne doit être actionnée que par un électricien ! La borne voisine peut être sous tension secteur. 4 / 16 Siemens Régulateur terminal RXB24.1 CM2N3874fr_01 Building Technologies janvier 2008...
- Page 5 être fixés par les brides prévues sur le socle (cf. schéma à droite). Avertissement Les bornes raccordées au secteur doivent impérativement être déconnectées avant le retrait et avant l'enfichage. 5 / 16 Siemens Régulateur terminal RXB24.1 CM2N3874fr_01 Building Technologies janvier 2008...
- Page 6 HandyTool QAX34.3 • La prise pour l'outil informatique est propriétaire. Indications : Il faut utiliser un câble de raccordement Siemens (par exemple. PXA-C1). Avertissement ! En cas de connexion à Ethernet l'appareil de l'autre extrémité peut être détruit ! • Les outils ETS3 et ACS nécessitent une interface, même s'ils sont raccordés à une prise propriétaire:...
- Page 7 KNX (topologie, répéteurs, bouchons de bus etc.), ainsi que pour la sélection et le dimensionnement des câbles de raccordement d'alimentation des appareils périphériques. • Le régulateur terminal RXB24.1 sont alimentés en tension 230 V~. Les organes de Câbles d'alimentation 230 V~ réglage (servomoteurs des vannes) sont alimentés directement par le régulateur...
- Page 8 Les instructions de montage et le gabarit de perçage sont imprimés sur l'emballage de l'appareil. Indications pour la mise en service La mise en service du régulateur RXB24.1 s'effectue avec un des outils ETS3 Professional ou Synco ACS − via une interface KNX RS232 −...
- Page 9 Type d'interface KNX, séparé galvaniquement Récepteur-émetteur TP-UART Courant de bus 5 mA Vitesse de transmission 9,6 kBit/s Topologie du bus cf. Manuel KNX (réf. bibliographiques, cf. page suivante) 9 / 16 Siemens Régulateur terminal RXB24.1 CM2N3874fr_01 Building Technologies janvier 2008...
- Page 10 Documentation complémentaire • Manuel "Technique de systèmes de bâtiment, Principes de base" • Manuel "Technique de systèmes de bâtiment, Applications" Zentralverband Elektrotechnik- und Elektronikindustrie e.V. (ZVEH) 19d-60596 a. M. 10 / 16 Siemens Régulateur terminal RXB24.1 CM2N3874fr_01 Building Technologies janvier 2008...
- Page 11 Ligne de données KNX (CE+) +12V– 1 2 3 4 5 6 7 8 Ligne de données KNX (CE–) non occupé PPS2 (CP+) / TxD non occupé PPS2 (CP–) 11 / 16 Siemens Régulateur terminal RXB24.1 CM2N3874fr_01 Building Technologies janvier 2008...
- Page 12 Servomoteur de vanne motorisé 24 V~, 3-point Appareil d'ambiance QAX3... torsadé par paire Remarque La compatibilité entre les servomoteurs et les régulateurs RXB24.1 est détaillée dans la description de l'application correspondante. (Cf. Description des fonctions CLC et RAD, CA110384). 12 / 16 Siemens Régulateur terminal RXB24.1...
- Page 13 Y1.4 Y1.5 Y1.7 Y1.6 Y1.8 Régulateur terminal RXB24.1 Amplificateur de puissance UA1T (cf. fiche produit N3591) Servomoteurs thermiques de vanne 24 V~ raccordés au régulateur Y1.x Servomoteurs thermiques de vanne 24 V~ (max. 2 moteurs STA71 / STP71 par sortie Y1 de l'UA1T) Indications : –...
- Page 14 Encombrements Dimensions en mm sans couvre-bornes 51,5 avec couvre-bornes 112,4 107,8 14 / 16 Siemens Régulateur terminal RXB24.1 CM2N3874fr_01 Building Technologies janvier 2008...
- Page 15 Gabarit de perçage 1:1 43,2 86,3 15 / 16 Siemens Régulateur terminal RXB24.1 CM2N3874fr_01 Building Technologies janvier 2008...
- Page 16 16 / 16 2007 Siemens Schweiz AG Sous réserve de modifications Siemens Régulateur terminal RXB24.1 CM2N3874fr_01 Building Technologies janvier 2008...
