SAVE THIS MANUAL FOR FUTURE REFERENCE

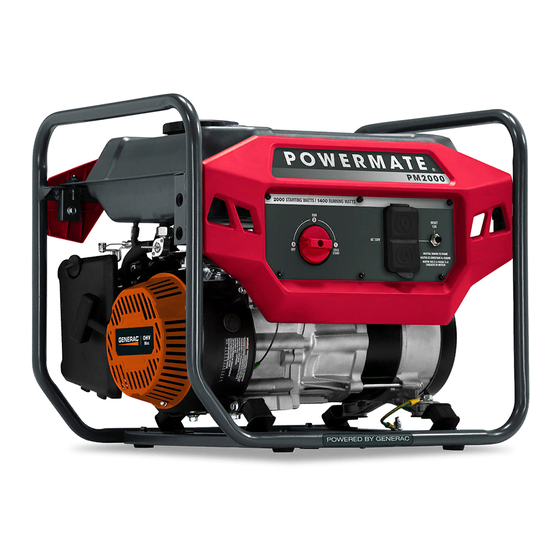

Powermate PM2000
Portable Generator
Owner's Manual
MODEL:________________________
SERIAL:________________________
DATE PURCHASED:______________
Loss of life. This product is not intended to
be used in a critical life support application.
Failure to adhere to this warning could result
in death or serious injury.
Register your Powermate product at:
www.powermate.com/register.php
1-888-922-8482
WARNING
009407
(000209b)

Publicité

Table des Matières
loading

Manuels Connexes pour Powermate PM2000

Sommaire des Matières pour Powermate PM2000

  • Page 1 Loss of life. This product is not intended to be used in a critical life support application. Failure to adhere to this warning could result in death or serious injury. (000209b) Register your Powermate product at: www.powermate.com/register.php 1-888-922-8482 SAVE THIS MANUAL FOR FUTURE REFERENCE...

  • Page 2: Table Des Matières

    Table of Contents Section 1 Introduction and Safety 1 Section 4 Maintenance and Introduction ........1 Troubleshooting ......13 Safety Rules ........1 Maintenance ........13 Safety Symbols and Meanings ..1 Maintenance Schedule ....13 Exhaust and Location Hazards ..2 Preventive Maintenance ....13 Electrical Hazards ......

  • Page 3: Section 1 Introduction And Safety

    Section 1 Introduction and Safety Introduction DANGER Thank you for purchasing a Powermate prod- uct. This unit has been designed to provide Indicates a hazardous situation which, if not avoided, high-performance, efficient operation, and will result in death or serious injury.

  • Page 4: Exhaust And Location Hazards

    WARNING DANGER Injury and equipment damage. Do not use generator Asphyxiation. The exhaust system must be properly maintained. Do not alter or modify the exhaust system as a step. Doing so could result in falling, damaged as to render it unsafe or make it noncompliant with parts, unsafe equipment operation, and could result local codes and/or standards.

  • Page 5: Electrical Hazards

    Replacement Hazard Labels do so will result in death or serious injury. (000105) The following replacement hazard labels are available free from Powermate: DANGER • A0000134026 (Fuel Fill/Warning) Explosion and Fire. Do not overfill fuel tank. Fill to 1/2 inch from top of tank to allow for fuel expansion.
  • Page 6 • 0H8251B (Vertical CO Warning Decal) • A00000129151 - Exhaust Direction 009547 • A00000136284 - User Action Label 009413 Owner’s Manual for Portable Generator...

  • Page 7: Section 2 General Information And Setup

    Section 2 General Information and Setup 009407 009408 009412 Figure 2-1. Features and Controls Generator Components 120 Volt AC, 20 Amp, Duplex Receptacle (NEMA 5-20R) Circuit Breakers (AC) Oil Drain Air Filter Fuel Tank Grounding Lug Off/Run/Cold Start Dial Muffler 009409 Gas Cap Figure 2-2.

  • Page 8: Know Your Generator

    (000100a) the emissions compliance decal on the engine Replacement owner’s manuals are available to determine applicable standards. See the at www.powermate.com. included emissions warranty for emissions warranty information. Follow the maintenance specifications in this manual to ensure the engine complies with applicable emissions standards for the duration of the product’s life.

  • Page 9: Co-Sense

    CO-SENSE™ point the exhaust away from people and occu- pied buildings. Once relocated to a safe area, the generator can be restarted and the proper Carbon Monoxide (CO) Detection electrical connections made to supply electri- and Shut-off System (if equipped) cal power.

  • Page 10: Remove Contents From Carton

    009414 Figure 2-6. Instruction Decal Remove Contents from Carton 1. Open carton completely by cutting each corner from top to bottom. 2. Remove and verify carton contents prior to assembly. Carton contents should contain the following: Accessories Item Qty. Main Unit 000115 Owner’s Manual Figure 2-7.

  • Page 11: Fuel

    NOTE: Allow spilled fuel to evaporate before starting unit. IMPORTANT NOTE: It is important to pre- vent gum deposits from forming in fuel system parts such as the carburetor, fuel hose or tank during storage. Alcohol- blended fuels (called gasohol, ethanol or methanol) can attract moisture, which leads to separation and formation of acids during storage.

  • Page 12: Section 3 Operation

    Section 3 Operation Operation and Use Questions Grounding the Generator When Used as a Portable Call Powermate Customer Service at 1-800- 445-1805 with questions or concerns about The generator is equipped with an equipment equipment operation and maintenance. ground connecting the generator frame and...

  • Page 13: Know Generator Limits

    Know Generator Limits Edge Trimmer Overloading a generator can result in damage Electric Blanket to the generator and connected electrical Electric Nail Gun 1200 devices. Observe the following to prevent overload: Electric Range (per element) 1500 • Add up the total wattage of all electrical Electric Skillet 1250 devices to be connected at one time.

  • Page 14: Starting Pull Start Engines

    Starting Pull Start Engines IMPORTANT NOTE: Do not overload the generator. Also, do not overload individual panel receptacles. These outlets are pro- WARNING tected against overload with push-to-reset- type circuit breakers. If amperage rating of Recoil Hazard. Recoil could retract unexpectedly. any circuit breaker is exceeded, that Kickback could result in death or serious injury.

  • Page 15: Section 4 Maintenance And Troubleshooting

    Inspect cooling air slots and openings on generator. frequent service. These openings must be kept clean and NOTE: Go to www.powermate.com or contact unobstructed. an IASD for replacement parts. NOTE: DO NOT use a garden hose to clean NOTE: All required service and adjustments generator.
  • Page 16 Change Engine Oil WARNING SAE 30 Accidental start-up. Disconnect spark plug wires when working on unit. Failure to do so could result in death 10W-30 or serious injury. (000141) Synthetic 5W-30 When using generator under extreme, dirty, dusty conditions, or in extremely hot weather, change oil more frequently.

  • Page 17: Inspect Muffler And Spark Arrester

    Service Spark Plug 3. Replace spark arrestor cone (C) and screen (B). Secure with clamp and screw. To service spark plug: 1. Clean area around spark plug. 2. Remove and inspect spark plug. 3. Inspect electrode gap with wire feeler gauge and reset spark plug gap to 0.028 - 0.031 in (0.70 - 0.80 mm).
  • Page 18 Prepare Fuel System for Storage WARNING Fuel stored over 30 days can go bad and Vision Loss. Eye protection is required to avoid damage fuel system components. Keep fuel spray from spark plug hole when cranking engine. fresh, use fuel stabilizer. Failure to do so could result in vision loss.
  • Page 19 PROBLEM CAUSE CORRECTION Engine shuts down 1. Out of fuel. 1. Fill fuel tank. during operation. 2. Low oil level. 2. Fill crankcase to correct level. 3. Fault in engine. 3. Contact IASD. 4. CO-SENSE shut-off due to 4. Follow all safety instructions accumulating carbon monox- and relocate generator to an ide if a red light blinks on the...
  • Page 20 Part No. A0000057905 Rev. A 06/10/2019 ©2019 Powermate, LLC. All rights reserved. Specifications are subject to change without notice. Powermate, LLC No reproduction allowed in any form without S45 W29290 Hwy. 59 prior written consent from Powermate, LLC. Waukesha, WI 53189 1-800-445-1805 www.powermate.com...
