Important:
Après avoir
comblé les
extrémités des
plaques de fixa-
tion, placer une
feuille de
plastique (15 po x
15 po) à chaque
extrémité de la
plaque de fixation.
Ceci empêchera
l’introduction de
matériau
additionnel dans
les cavités aux
extrémités des
plaques de fixa-
tion et la formation
d’une différence
de niveau autour
de chaque
plaque.
1-17
b. Tirez l’extrémité insérée de l’étai oblique vers le haut pour que les
pattes se bloquent dans les fentes. En même temps, faites basculer
l’autre extrémité de l’étai sur le support oblique (4) situé sur le
profilé de base (voir les diagrammes 40 et 41).
Très important: lorsque vous faites basculer l’étai oblique vers le
bas, prenez bien soin d’appliquer une pression constante vers le
haut sur l’extrémité de l’étai oblique munie de pattes pour assurer
que celles-ci restent bloqués dans les fentes.
c. ixez l’extrémité inférieure de l’étai oblique au support oblique (4) à
l’aide de deux boulons de 2-1 4 po (57 mm) (26) et deux écrous (10).
Ne serrez pas les boulons excessivement. Il suffit qu’ils soient assez
serrés pour assurer un raccordement solide (voir le diagramme 21).
d. Répétez les étapes (a) à (c) pour l autre côté de la piscine.
e. Répétez les étapes (7) à (9) pour les autre contreforts.
10. Vérification d'emplacement de contrefort
a. Tendez des ficelles entre les piquets (D) et (E) et entre ( ) et (G).
Celles-ci serviront de repères pour assurer que les profilés de base
sont alignés exactement.
l’alignement des profilés de base avec les ficelles.
b. Passez à la section 2 et
effectuez les étapes 1(a) à (c).
ous devez installer les
profilés de contrefort
inférieurs en vous assurant
que la distance entre les
contreforts est exacte avant
de remplir les tranchées.
Important : N’effectuez que
les étapes 1(a) à (c) pour
l’instant, puis passez à l’étape
11 vous effectuerez le reste
de la section 2 plus tard.

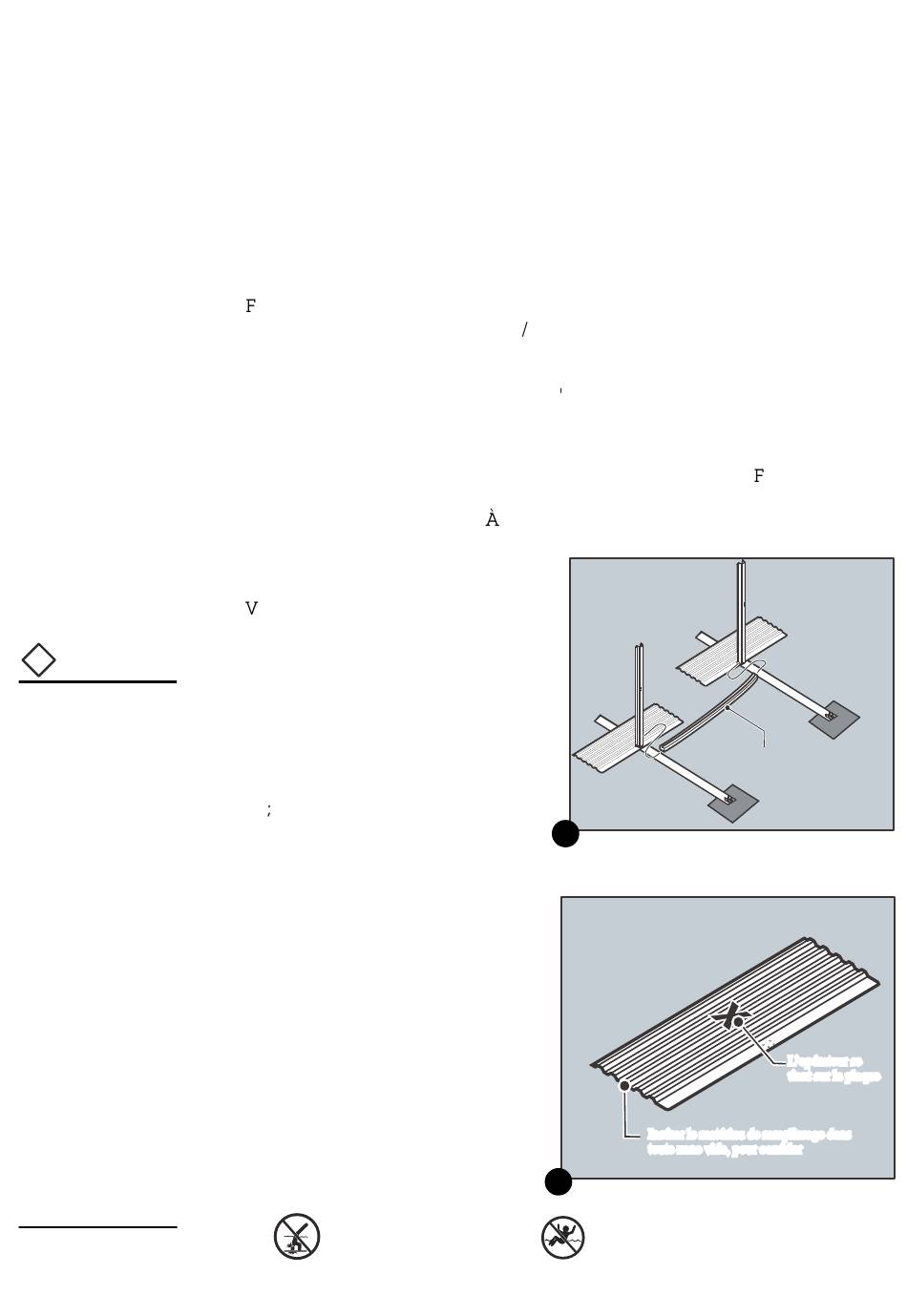

11. Remplissage sous les plaques de fixation

a. L’opérateur doit se tenir sur la
plaque de fixation et insérer
le matériau dans chaque
ouverture sur le bord
extérieur de la plaque de
fixation pour les combler
complètement. Il s’agit des
espaces vides entre le sol et le
bord supérieur des plaques
de fixation. Ceci empêchera
la formation de différences
de niveau autour des plaques
de fixation lors du
remplissage de la piscine
avec de l’eau.
Ne pas plonger ou sauter.
chaque coin de la piscine, vérifiez
43
Insérer le matériau de remplissage dans Insérer le matériau de remplissage dans
toute zone vide, pour combler toute zone vide, pour combler
44
Observer touts les règles de sécurité.
Le profilé de contrefort inférieur courbé Le profilé de contrefort inférieur courbé Le profilé de contrefort inférieur courbé
doit être installé entre les contreforts doit être installé entre les contreforts doit être installé entre les contreforts
L'opérateur se L'opérateur se
tient sur la plaque tient sur la plaque
de fixation de fixation
