Convertisseur de fréquence avec valeurs de déclenchement KF**-UFC-(Ex)1.D
Modification des données de l'appareil : Sortie de courant

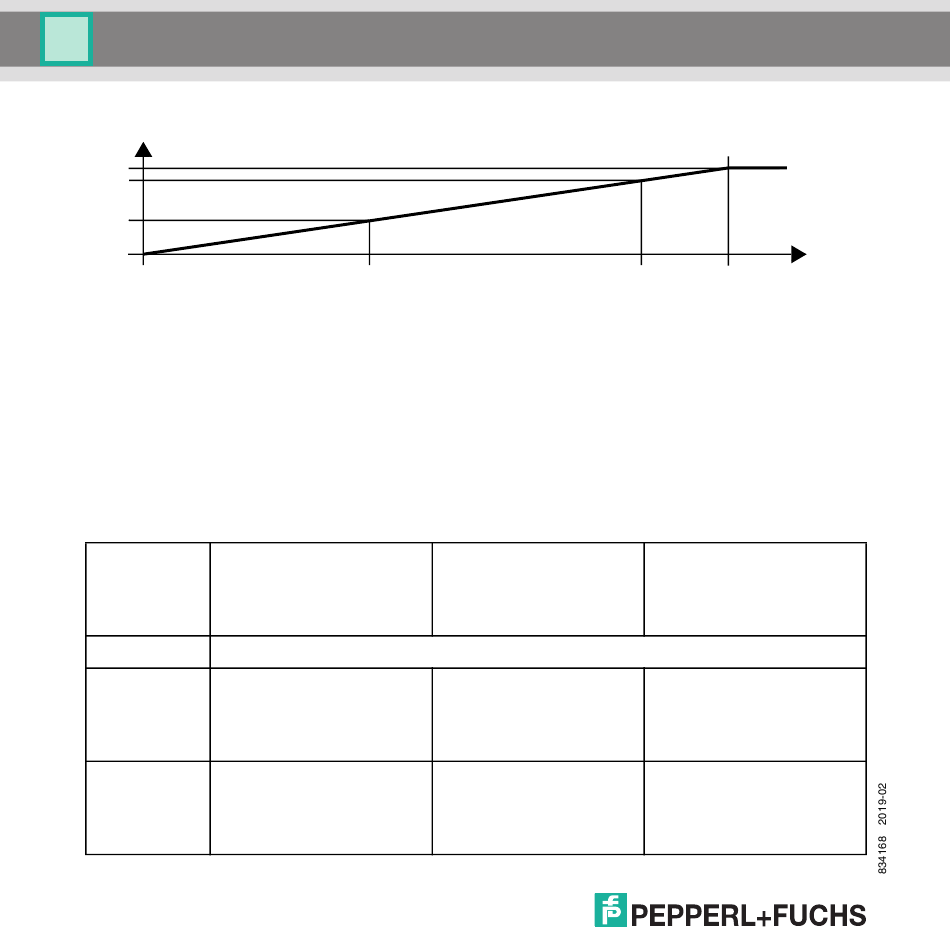

Paramètre 4 mA à 20 mA
mA
21,5
20,0
4,0
0
-25
Avec ce paramètre, la valeur initiale et la valeur de fin sont converties, respectivement, sur les valeurs
4 mA et 20 mA. Les valeurs intermédiaires sont converties proportionnellement.
Si la valeur est inférieure à la valeur initiale, le courant de sortie diminue linéairement jusqu'à 0 mA
(-25 % de la plage de mesure). Les dépassements négatifs supplémentaires ne peuvent pas être
évalués (sortie de 0 mA). Si la valeur actuelle est supérieure à la valeur de fin, le courant de sortie
augmente linéairement jusqu'à 21,5 mA environ (environ 110 % de la plage de mesure). Les
dépassements positifs supplémentaires ne peuvent pas être évalués (sortie 21,5 mA).
7.6.2 Courant de défaut
Le tableau suivant présente le résultat de la sortie de courant en fonction du paramètre en cas de
dysfonctionnement :
Réglage
Caractéristique du
chemin de courant
0 mA à 20 mA
Maintien
Dernière valeur mesurée avant le défaut
Max
(haut
Approx. 21,5 mA
d'échelle)
0 mA
Min
(ne se distingue pas de la
(bas
limite de dépassement
d'échelle)
négatif de la valeur initiale)
28
0
Caractéristique du
chemin de courant
4 mA à 20 mA, acc.
NAMUR NE 43
Approx. 21,5 mA
2,0 mA
≈ 110
100
%
Caractéristique
4 mA à 20 mA
Approx. 21,5 mA
(ne se distingue pas de la
limite de dépassement
positif de la valeur de finale)
2,0 mA
(ne se distingue pas de la
limite de dépassement
positif de la valeur de finale)
