Convertisseur de fréquence avec valeurs de déclenchement KF**-UFC-(Ex)1.D
Installation et raccordement
Le circuit de terrain de sécurité intrinsèque se
connecte aux bornes bleues 1 à 3 de l'appareil.
Pour cela, vous pouvez utiliser des câbles
connecteurs conformes à la norme DIN EN
60079-14 dans la zone à risque d'explosion. La
borne 2 de l'appareil est toujours laissée sans
connexion.
Le circuit de terrain de sécurité non intrinsèque
est connecté aux bornes vertes 1 à 3
de l'appareil.
Vous pouvez raccorder les éléments suivants :
• Un détecteur correspondant à la norme
DIN EN 60947-5-6 (NAMUR)
• Un contact mécanique
• Uniquement KF**-UFC-1(.D) :
Un détecteur à trois fils (PNP, NPN,
étage final symétrique)
Pour les détecteurs qui ne disposent pas des
résistances internes appropriées, vous pouvez
ajouter les éléments externes suivants (le plus
près possible du détecteur) :
• Une résistance parallèle pour le contrôle des
circuits ouverts (impossible pour les
détecteurs NPN ou les étages finaux
symétriques)
• Une résistance en série pour le contrôle des
courts-circuits
En référence à ces options de contrôle,
reportez-vous également à la section 7.2.
Les bornes 4 à 6 n'existent pas.
8

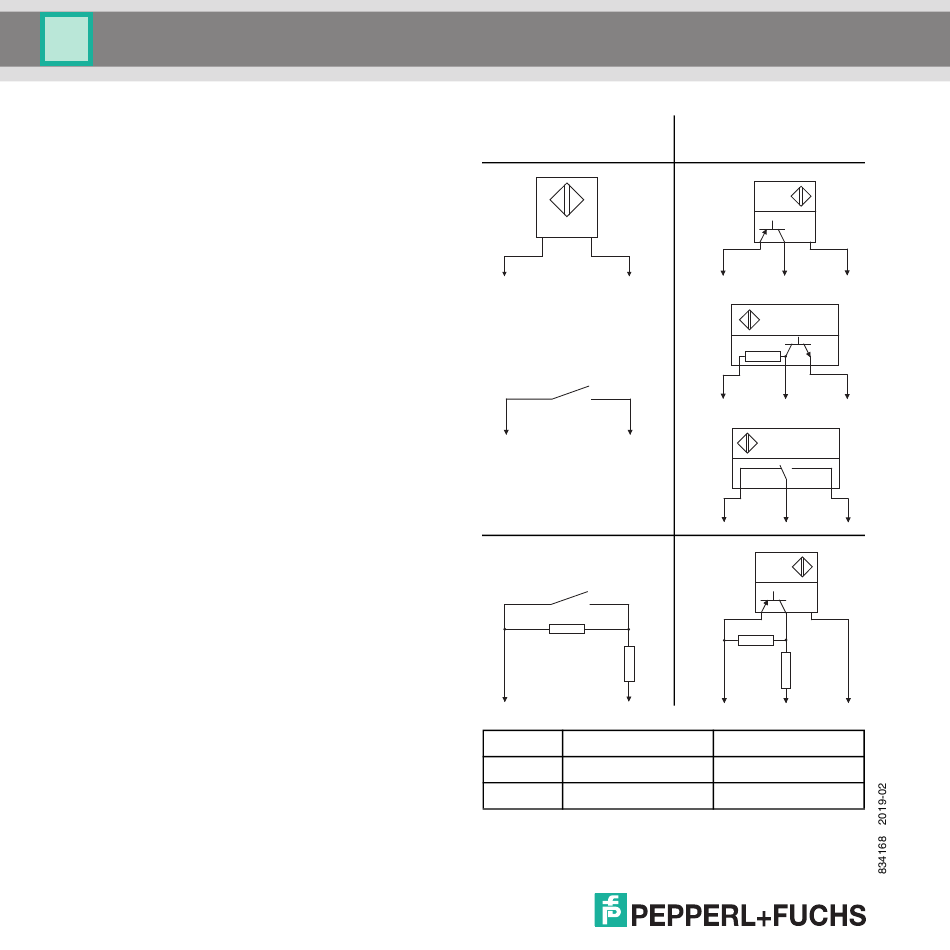

KF**-UFC-Ex1(.D)
et KF**-UFC-1(.D)
N A M U R
3 -
1 +
1 +
3 -
R p
R s
1 +
3 -
R
p
Ex
10 kΩ
Non-Ex
20 kΩ < R
< 100 kΩ
p
NPN : 2,2 kΩ < R
connexion possible en externe.
KF**-UFC-1(.D)
uniquement
P N P
1 +
3 ( - )
N P N
R p u l l - u p
1 +
3 ( - )
Étage final
symétrique
1 +
3 ( - )
P N P
R p
R s
1 +
3 ( - )
R
s
400 Ω < R
< 2 kΩ
s
100 Ω
< 3,3 kΩ ;
traction
2 -
2 -
2 -
2 -
