Ditel DMGE1016128CF Guide Rapide D'installation

CONFIGURATION DE L'AFFICHEUR
Lors de la mise sous tension de l'appareil, celui-ci montre le dernier programme de visualisation activé (afficheur éteint en mode
exécution) ou reste en noir en attente d'un ordre (afficheur éteint en mode stop). Les afficheurs sont livrés avec un programme
par défaut.
L'application disponible qui permet de configurer l'afficheur et/ou de modifier les informations affichées sur l'écran est le
Dynamic 3 (Editeur de programmes de visualisation et configuration de l'afficheur).
Cette application, les contrôleurs USB, ainsi que les manuels d'utilisation pour Dynamic 3, DMG-TCP/ASCII, DMG-MODBUS
et DTPM peuvent être téléchargés et installés dans un PC gratuitement depuis notre site web. (Dynamic 3 compatible avec
Windows XP et supérieur).
Le logiciel Dynamic 3 permet à l'utilisateur de modifier/créer les programmes qui seront affichés. On peut choisir la police du
texte et le mode d'apparition des messages, ajouter des effets, des graphiques, des variables temporelles (heure, date, compte á
rebours), des variables d'affichage numériques ou alphanumériques et enregistrer les programmes dans l'afficheur ou les
visualiser directement. Il est également possible de créer ou importer de nouvelles polices et graphiques. La connexion de
l'afficheur au PC peut se faire par les ports USB (de série) ou RS232/RS485, Ethernet ou WiFi (options).
Via le logiciel on peut configurer le module d'entrées numériques (option) pour travailler avec 4/8 entrées en mode d'exécution de
programmes ou en mode gestion d'alarmes. En mode exécution de programmes il est possible de travailler avec 3 types d'entrée,
entrées indépendantes ou chaque entrée correspond à un programme à afficher, entrées binaires de 4/8 bits (jusqu'a 16/256
programmes à afficher) et entrées binaires de 3/7 bits + 1 bit de strobe qui s'utilise pour habiliter les entrées. En mode gestion
d'alarmes, les entrées travaillent en mode indépendant et les programmes s'affichent de forme séquentielle avec un intervalle de
scan programmable.
Les afficheurs équipés du module d'entrée analogique (en option) ont 2 canaux de mesure de ±10V ou ±20mA. Le type d'entrée
(V ou mA), la plage de signal d'entrée ainsi que dans la plage d'affichage (dans une plage maximale de ±32000 points) est
complétement configurable par logiciel pour chaque canal. Pour un même canal il n'est pas possible d'utiliser en même temps
l'entrée tension et l'entrée courant.
L'adresse IP par défaut est 192.168.1.100. Les paramètres de communication ainsi que les autres paramètres de configuration
interne de l'afficheur se configurent également avec le logiciel Dynamic 3.
Pour une utilisation en ligne
avec contrôle de l'afficheur
par un dispositif extérieur tel
automate ou PC,
communication peut
réaliser via RS232, RS485,
Ethernet ou WiFi.
protocoles disponibles sont
DTPM (protocole natif),
MODBUS RTU, Modbus
TCP/IP et TCP-ASCII.
DIMENSIONS
Selon la Directive 2012/19/UE, l'utilisateur ne pout se défaire de cet appareil comme d'un residu urbain courant. Vous pouvez le restituer, sans aucun coût, au lieu
où il a eté acquis afin qu'il soit procédé à son traitement et recyclage contrôlés.
GUIDE RAPIDE D'INSTALLATION

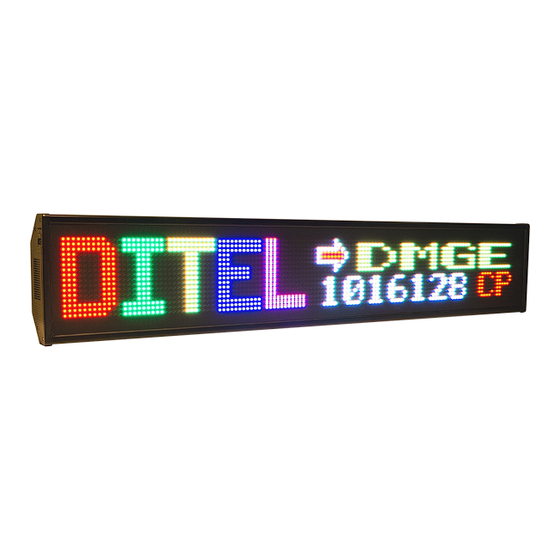

Afficheurs matriciels de LED's RGB de haute luminosité
particulièrement adaptés pour les applications extérieures.
la
se
Les
DMGE1016128CF
1372mm 105
87mm
