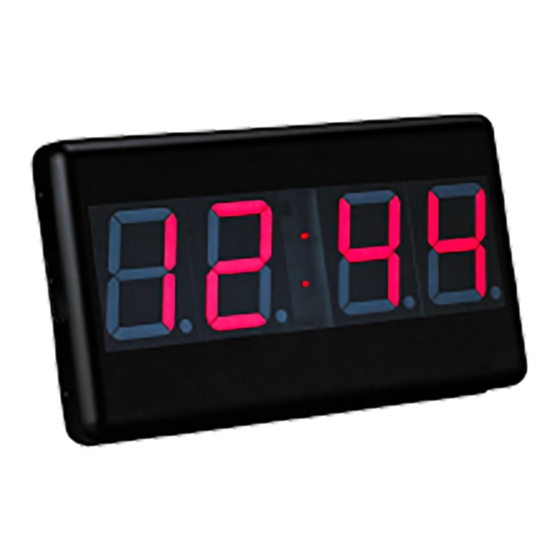

Ditel Digital Serie Mode D'emploi

Masquer les pouces
1
2
3
4
5
6
7
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
www.ditel.es | Produits | Serie Digital Stars | 827SZXYCX
DITEL:
PRODUITS: SERIE DIGITAL:
DESCRIPTION
Les ampèremètres de tableau modèle 827S sont desappareils appropriés à la mesure et
contrôle decourants alternatifs sinusoïdaux jusqu'à 2000A àpartir d'un signal delivré par un
transformateur decourant /1A ou /5A ou un shunt extérieur.
Dotés d'une carte transmetteur, ils peuvent transformer leur indication en une sortie
analogique oudigitale. Les options 1 ou 2 seuils numériques(réglage par roue codeuse
apparente ou codeurrotatif masqué) incluent un dispositif de réglage deretard par
temporisation ou hystérésis.
Entièrement configurés en fabrication, ils restentaccessibles à tout moment pour
reconfigurer :
La carte d'entrée (amplitude, ajustages.)
La carte de sortie (type signal, zéro, gain).
Le réglage des seuils et de leur mode d'action. Leretard temporisé (0 à 15 secondes)
ou l'hystérésis (0à 10 points du digit faible) des relais de seuils.
GUIDE DE SELECTION
file://F:\ditelweb\aparatos\f827szycx.htm
Imprimer cette page
827 S Z Y C X
SEUIL/RELAIS
Sans seuil
0
1 seuil visible
1
2 seuils visibles
2
1 seuil caché
5
2 seuils cachés
6
ENTREE
Transfo/1A
1
Transfo/5A
2
Shunt/60mV
5
827SZXYCX
Unité
Serigraphiée
ECHELLE
1
20A (19.99)
2
50A (50.0)
3
100A (100.0)
4
200A (199.9)
5
500A (500)
6
1000A (1000)
7
2000A (1999)
9
Sur demande
SORTIE
Página 1 de 7
05/09/2005

Publicité

Table des Matières
loading

Manuels Connexes pour Ditel Digital Serie

Sommaire des Matières pour Ditel Digital Serie

  • Page 1 | Produits | Serie Digital Stars | 827SZXYCX Página 1 de 7 DITEL: PRODUITS: SERIE DIGITAL: 827SZXYCX Imprimer cette page DESCRIPTION Les ampèremètres de tableau modèle 827S sont desappareils appropriés à la mesure et contrôle decourants alternatifs sinusoïdaux jusqu'à 2000A àpartir d'un signal delivré par un transformateur decourant /1A ou /5A ou un shunt extérieur.

  • Page 2: Alimentation

    | Produits | Serie Digital Stars | 827SZXYCX Página 2 de 7 Shunt/100mV Aucune RS 232C BCD (OE) ALIMENTATION 0-10V/0-1V 115V 50/60Hz 0-20mA/4-20mA 230V 50/60Hz RS 232/20mA 12V DC isolé BCD (OC) 24V 50/60Hz 1mV/digit 24V DC isolé EXEMPLE DE COMMANDE 8272 2235 F07 : Ampèremètre AC Série 8000...

  • Page 3: Affichage

    | Produits | Serie Digital Stars | 827SZXYCX Página 3 de 7 AFFICHAGE Type LED rouge (0.56") 14mm. hauteur Dépassement échelle 1999. (3 L.S.D. ‚teints) Cadence de lecture 4 par seconde GENERALITES 0°C à 50°C Température de service Température de stockage -25°C à...

  • Page 4: Ajustages Et Signalisation

    | Produits | Serie Digital Stars | 827SZXYCX Página 4 de 7 PIN 9 Neutre Alimentation DC PIN 7 Positif DC (+) PIN 9 Négatif DC (-) RACCORDEMENT SIGNAL Signal d'entrée PIN A Signal d'entrée PIN B Libre PIN C Libre PIN D Signal d'entrée...

  • Page 5: Montage

    | Produits | Serie Digital Stars | 827SZXYCX Página 5 de 7 Pont Affichage 1.999 19.99 199.9 Aucun 1999 Le réglage du fond d'échelle s'effectue par lepotentiomètre (Z) situé à la partie supérieure droitede l'afficheur. Tourner dans le sens horaire pourincrémenter la valeur affichée.
  • Page 6 | Produits | Serie Digital Stars | 827SZXYCX Página 6 de 7 vue côté soudure Carte d'entrée vue côté composants Configuration d'entrée Valeur de R7 suivant le type d'entrée : Transfo/5A. . . R7 = 2430 ohm Transfo/1A. . . R7 = 4750 ohm Shunt/60mV.
  • Page 7 | Produits | Serie Digital Stars | 827SZXYCX Página 7 de 7 file://F:\ditelweb\aparatos\f827szycx.htm 05/09/2005...
