Connecter le récepteur à l'unité de commande
Connexion des sorties de sécurité à l'unité de commande.

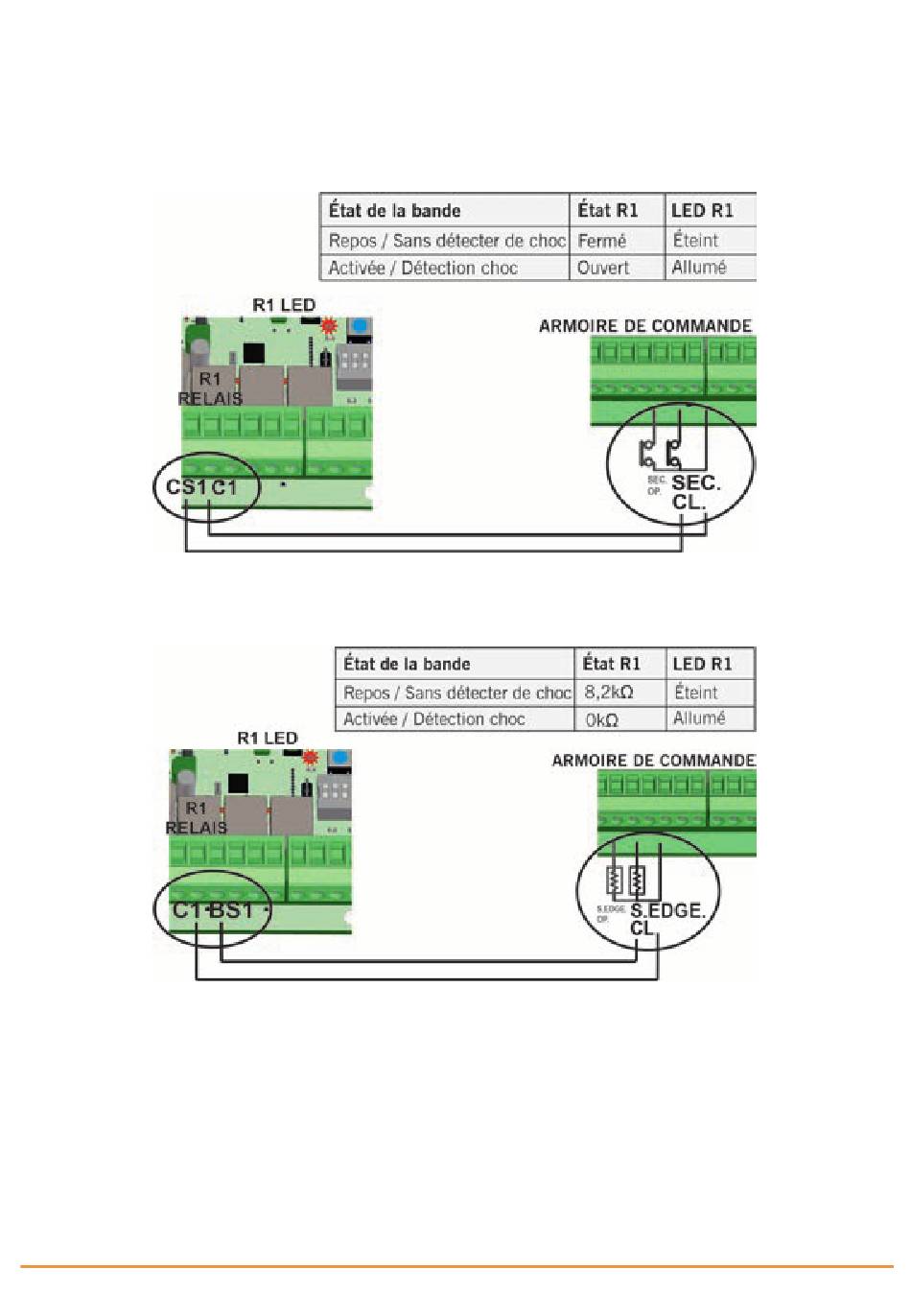

Exemple de connexion à une unité de commande avec entrée pour contact de sécu-
rité/STOP
Exemple de connexion R1 à l'unité de commande avec entrée pour bande de sécurité
8k2
L'équipement peut être connecté à l'unité de commande avec entrée pour la bande de
sécurité 8k2 ou directement à une entrée de sécurité de contact normalement fermé,
comme s'il s'agissait d'une photocellule ou d'un signal STOP.
Cette connexion possible existe pour les sorties R1 et R2.
jcmtechnologies
9
