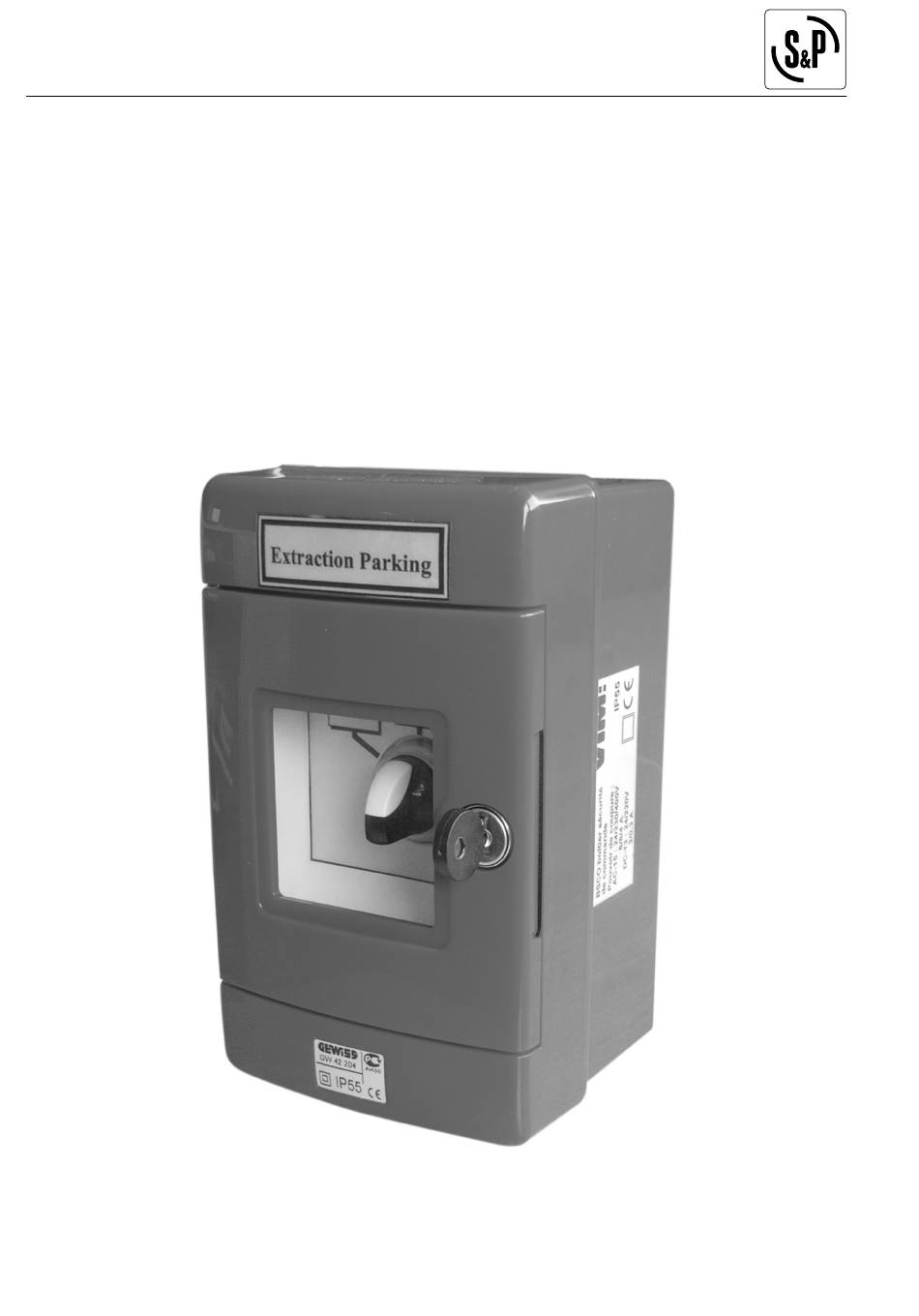

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE | BCCP Boîtier centralisé de commandes pour pilotage de coffret "Parking" ou coffret de relayage NT-508963-BCCP-180314...
-
Page 2: Table Des Matières
éventuelles modifications apportées au produit. Vérifier régulièrement les étiquettes/marquages du produit. Ces dernières doivent être remplacées lors- qu'elles deviennent illisibles. Une fois l’installation terminée, laisser ce manuel à la disposition de l’utilisateur final pour toute consulta- tion ultérieure. NT-508963-BCCP-180314... -
Page 3: Réception - Stockage
Conforme aux normes IEC 60670-24 ; CEI 23-48 et CEI 23-49 Contacts électriques 1 contact NC + 2 contacts NO pour BCCP 1Z (1 bouton rotatif) 2 x (1 contact NC + 2 contacts NO) pour BCCP 2Z (2 boutons rotatifs) Pouvoir de coupre : Caractéristiques AC-15 : 24/230/400V, 6/6/4A (50/60Hz) DC-13 : 24/230V, 3/0.3A... -
Page 4: Dimensions (En Mm)
Autres entrées/sorties = inchangées, voir notice PILOT PARC MAÎTRE * : Contacts doublés si BCCP 2Z (2 boutons rotatifs), pour pilotage d'un second PILOT PARC MAÎTRE Le shunt entre les bornes de commande 1 et 2 du PILOT PARC MAÎTRE permet un réarmement auto- matique en mode confort lorsque le BCCP passe en position «... -
Page 5: Raccordement Sur Coffret De Relayage 1 Seule Vitesse De Désenfumage
Autres entrées/sorties = inchangées, voir notice co ret de relayage * : Contacts doublés si BCCP 2Z (2 boutons rotatifs), pour pilotage d'un second co ret de relayage En cas d’utilisation d’un boîtier de réarmement externe à clé (BREA), ne pas raccorder le contact «... -
Page 6: Mise En Service
Autres entrées/sorties = inchangées, voir notice co ret de relayage * : Contacts doublés si BCCP 2Z (2 boutons rotatifs), pour pilotage d'un second co ret de relayage LOGIQUE À RESPECTER pour le raccordement des contacts du BCCP (selon photo § "3.1 Position de référence des contacts", page 4) :... -
Page 7: Gestion Des Déchets
Il est strictement interdit de les brûler, de les enfouir ou de les mettre en dépôt sauvage. 6.2 Traitement d’un DEEE Professionnel Ce produit ne doit pas être mis en décharge ni traité avec les déchets ménagers mais doit être déposé dans un point de collecte approprié pour les déchets d’équipements électriques et électroniques (DEEE). NT-508963-BCCP-180314... - Page 8 à toute modification technique. FRANCE INTERNATIONAL SERVICE TECHNIQUE S&P – 08150 PARETS DEL VALLES – SPAIN Tél. : 05 49 06 60 00 Tel. Int. : +34 93 571 93 00 - Fax int. +34 93 571 93 11 www.solerpalau.com NT-508963-BCCP-180314...
