4.3 CONNEXION DE TERRE
Les unités de la barrière de sécurité sont prévues pour une connexion de terre de protection facile. Un logement
dédié, présent sur les bouchons et indiqué par le symbole spécial décrit dans la Fig 32 - page 33, permet la
connexion au câble de terre par une vis additionnelle avec l'équipement.
La configuration avec connexion de terre est celle typique et garantit la marge maximum de protection contre les
interférences électromagnétiques. La barrière peut toutefois fonctionner sans connexion de terre.
Cette condition doit être évaluée attentivement en fonction de la marge de protection contre les interférences EMC
et la classe d'isolement nécessaire relativement à l'installation ou à tout le système où la barrière doit être
positionnée.
Pour la Classe III, la connexion de terre des deux unités n'est pas nécessaire mais il s'impose d'utiliser un
alimentateur pour basses tensions dûment isolé du type SELV ou PELV. Dans ce cas, il est nécessaire de
couvrir avec une étiquette neutre le symbole de terre placé sur les bouchons des deux unités.
Pour la Classe I, la connexion de terre des deux unités est obligatoire ; l'utilisation d'un alimentateur isolé du
type SELV ou PELV n'est pas obligatoire mais toutefois recommandée.
Le tableau ci-dessous résume les protections électriques:
Protections électriques
Connexion de terre
Symbole de la connexion de terre
Alimentation par générateurs SELV / PELV

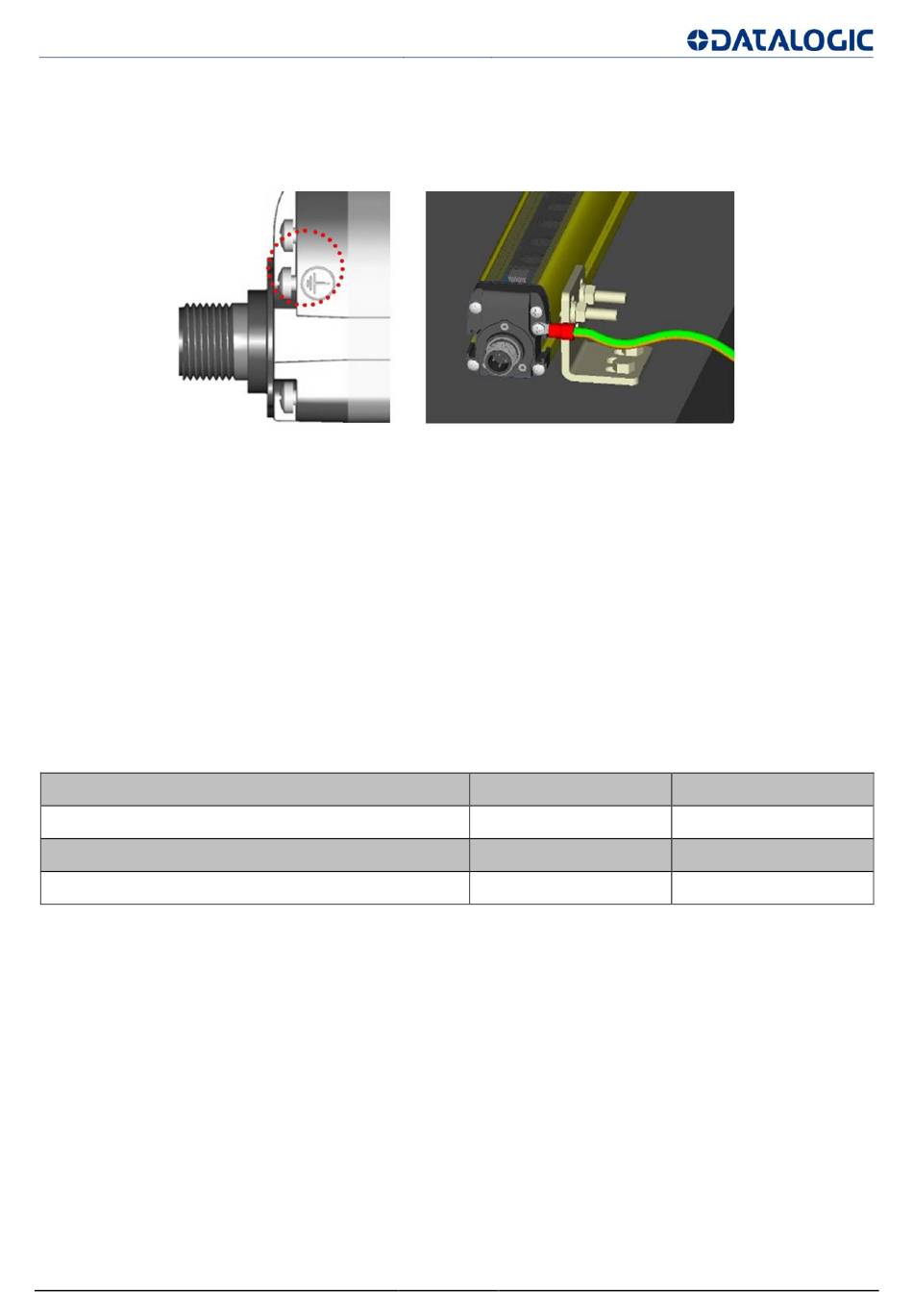

Fig 32 - La configuration avec connexion de terre
33/74
Classe I
Obligatoire
Obligatoire
Recommandée
Classe III
Pas nécessaire
Pas nécessaire
Obligatoire
