CE.2
CE.2

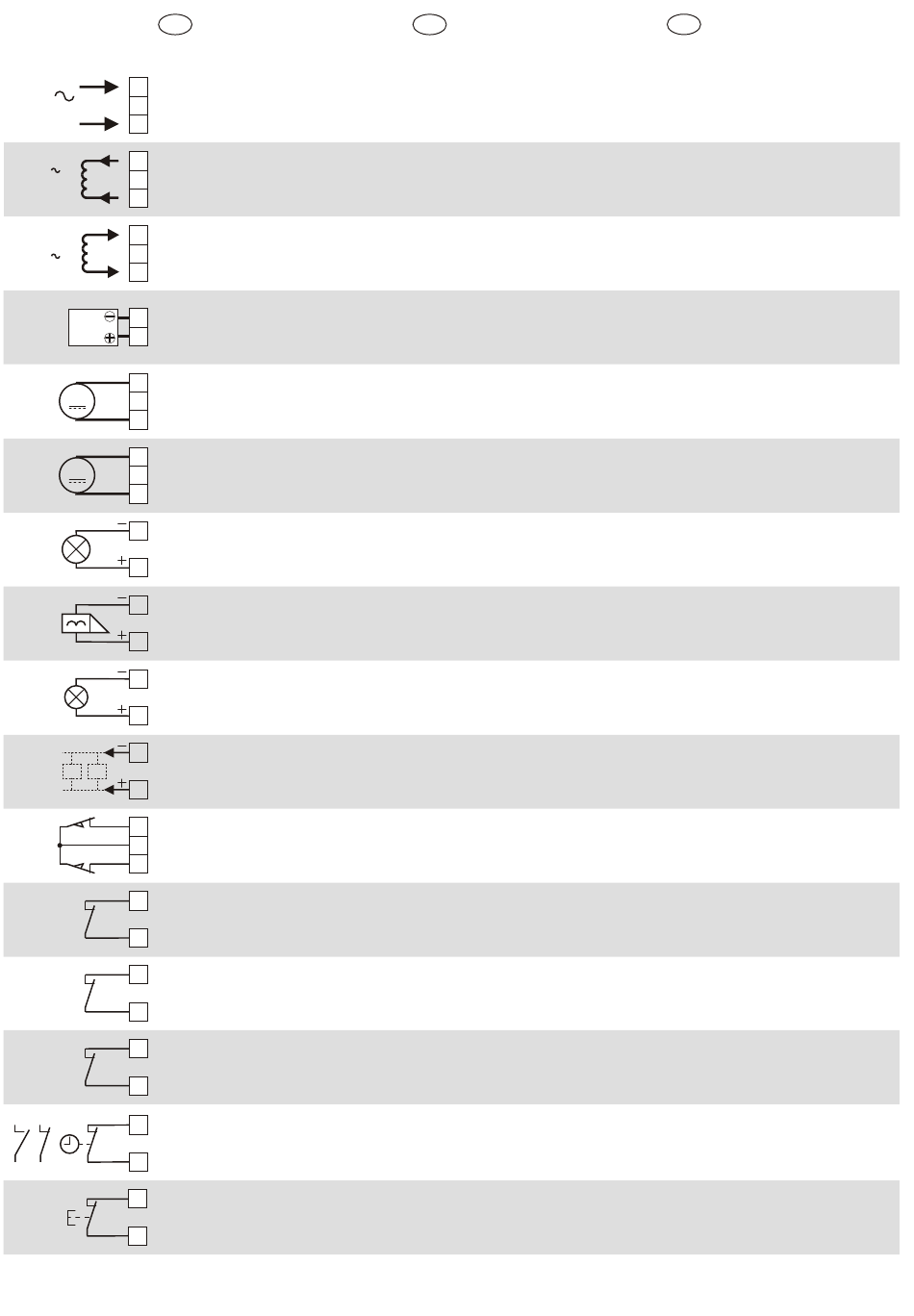

I
0
230V
ALIMENTAZIONE
50Hz
1
2
230V
PRIMARIO TRASFORMATORE
50Hz
3
4
24V
SECONDARIO TRASFORMATORE
5
BATTERIE RICARICABILI
6
BATTERY
Collegare in serie 2 batterie ricaricabili al piombo da 12V
24Vdc
7
2Ah. Queste batterie garantiscono l'alimentazione alla
centralina (a riposo) per circa 24h
8
24Vdc
M1 MOTORE
M
Uscita per motore RITARDATO in CHIUSURA (cl-
50W max
9
delay).
10
24Vdc
M2 MOTORE
M
Uscita per motore RITARDATO in APERTURA (op-
50W max
11
delay).
12
LAMPEGGIANTE/LUCE CORTESIA
24Vdc
Per cambiare il modo di funzionamento di questa uscita
20W max
spostare il ponte FLASH / DLY LIGHT.
13
14
ELETTROSERRATURA
24Vdc
Uscita che resta attiva da 1 secondo prima a 2-6 secondi
15W max
dopo la partenza dell'anta ritardata in chiusura (M1).
15
*L'elettroserratura va fissata all'all'anta con il motore M1.
16
SPIA CANCELLO APERTO
24Vdc
Uscita attiva da inizio apertura a chiusura completa del
6W max
cancello (intervento fine-corsa FCC o fine tempo lavoro).
17
Vedere anche dip-switch n.10.
18
ALIMENTAZIONE AUSILIARI
24Vdc
Uscita permanente per alimentare fotocellule, riceventi o
Rx Ph
9W max
altre piccole apparecchiature.
19
20
FCA
FINE-CORSA
NC
21
Ingresso FINE-CORSA APRE mor. 20 - 21.
COMMON
Ingresso FINE-CORSA CHIUDE mor. 22 - 21.
22
FCC
23
FOTOCELLULA 1 / COSTA
NC
MOBILE
PH1
Ingresso di sicurezza, l'intervento mantiene bloccata
24
COMMON
l'automazione sia in apertura che in chiusura .
25
FOTOCELLULA 2
NC
L'intervento di questo ingresso di sicurezza provoca,
PH2
durante la chiusura, l'inversione della marcia (apertura).
24
COMMON
26
COSTA - FISSA
NC
Ingresso di sicurezza.
FPE
L'intervento provoca un arresto immediato del/i mtore/i
27
COMMON
e una manovra contraria per circa 2 secondi.
CL
OP
26
T
OROLOGIO
l'ingresso costa-fissa cambia funzione.
Collegando questo ingresso ad un timer è possibile
27
COMMON
mantenere aperto o chiuso il cancello per un periodo.
28
STOP
STP
NC
Ingresso di sicurezza. L'azionamento di questo pulsante
/ contatto provoca l'arresto immediato di ogni movimento
27
e l'esclusione delle funzioni: richiusura automatica e
COMMON
orologio.
UK
SUPPLY
.
PRIMARY TRANSFORMER
.
SECONDARY TRANSFORMER
RECHARGEABLE BATTERY
Connect inseries 2 rechargeable lead-batteries of 12V
2Ah. These batteries guarantee the input to the control
unit (at reset) for abaut 24h.
M1 MOTOR
Output for DELAYED IN CLOSING motor
M2 MOTOR
Output for DELAYED IN OPENING motor (op. delay).
FLASH/DELAY LIGHT
To change functioning mode of this output, move
FLASH/DLY LIGHT jumper.
- Protection with a 1A fuse (5x20).
ELECTRIC LOCK
This output stays active 1 second before and 2-6
seconds after the delayed start in closing of the door
(M1).
GATE OPEN INDICATOR LIGHT
Output active from start of opening to complete closing
of the gate (FCC limit switch triggers or end of work
time). Also see dip switch n° 10.
AUXILIARY POWER CIRCUITS
Permanent output to power photoelectric cells,
receivers or other small units.
Internal protection with a 2A fuse (5x20).
LIMIT SWITCH
LIMIT SWITCH OPEN input, terminals 18 - 19.
LIMIT SWITCH CLOSE input, terminals 20 - 19.
PHOTOELECTRIC CELL 1/MOBILE EDGE
Safety input, triggering stops automation in opening and
in closing.
The next manoeuvre will always be an opening one.
PHOTOELECTRIC CELL 2
Triggering of this safety input causes, when closing,
reversal of direction (open).
Dip n. 12 OFF
FIXED EDGE - Dip switch n° 12 OFF
Safety input.
Its triggering stops motor(s) immediately and a reverse
manoeuvre for about 2 seconds.
Dip n. 12 ON
TIMER - Dip switch n° 12 ON
The fixed edge input changes function.
By connecting this input to a timer the gate can be kept
open or closed for a set length of time.
STOP
Safety input.
By activating this push button/contact all movements
are stopped and the automatic closing and timer
functions are excluded.
F
ALIMENTATION
PRIMAIRE TRANSFORMATEUR
.
SECONDAIRE TRANSFORMATEUR
BATTERIE RECHARGEABLE
Connecter en série 2 batterie rechargeable au piomb de
12V 2Ah. Cettes batteries garantissent l'alimentation à
la centrale (à repos) pour près de 24h.
M1 MOTEUR
(cl-delay).
Sortie pour moteur RETARDÉ EN FERMETURE (cl-
delay).
M2 MOTEUR
Sortie pour moteur RETARDÉ EN OUVERTURE (op-
delay).
CLIGNOTANT / ÉCLAIRAGE DE FONCTIONNEMENT
Pour changer le mode de fonctionnement de cette
sortie, déplacer le shunt FLASH / DLY LIGHT.
Protection avec fusible d'1 A (5x20).
SERRURE ÉLECTRIQUE
Sortie qui reste active d'1 seconde avant à 2-6
secondes après le départ du battant retardé en
fermeture (M1).
VOYANT PORTAIL OUVERT
Sortie active du début de l'ouverture à la fermeture
complète du portail (intervention micro-interrupteur de
fin de course FCC ou fin du temps de travail). Voir é
galement dip-switch n°10.
ALIMENTATION AUXILIAIRES
Sortie permanente pour alimenter les photocellules, les
récepteurs ou tout autre petit appareil.
Protection interne avec fusible de 2A (5x20).
FIN DE COURSE
Entré e MICROINT. FIN DE COURSE OUVRE bornes
18 - 19
Entrée MICROINT. FIN DE COURSE FERME bornes
20 - 19
PHOTOCELLULE 1 / BARRE PALPEUSE MOBILE
Entrée de sécurité, l'intervention maintient
l'automatisation bloquée aussi bien en ouverture qu'en
fermeture. La manoeuvre successive sera toujours une
ouverture.
PHOTOCELLULE 2
L'intervention de cette entrée de sécurité provoque
durant la fermeture l'inversion de la marche (ouverture).
BARRE PALPEUSE FIXE - Dip-switch n°12 OFF
Entrée de sécurité.
L'intervention provoque un arrêt immédiat du/des
moteur/s et une manoeuvre contraire pendant environ 2
secondes.
TEMPORISATEUR - Dip-switch n°12 ON
L'entré e barre palpeuse fixe change de fonction.
En connectant cette entrée à un temporisateur, on peut
maintenir le portail ouvert ou fermé pendant un certain
temps.
STOP
Entrée de sécurité. L'actionnement de ce
bouton/contact provoque l'arrêt immédiat de tout
mouvement et l'exclusion des fonctions de refermeture
automatique et temporisateur.
.
.
pag. 2
