Montage Du Moteur Sur Le Réducteur - Wittenstein alpha TP+ Manuel D'utilisation

Pose
Classe de résistance des vis pour
fixation du moteur
Profondeur de vissage minimale
Tbl-5: Profondeur de vissage minimale des vis pour fixation du moteur à la bride d'adaptation

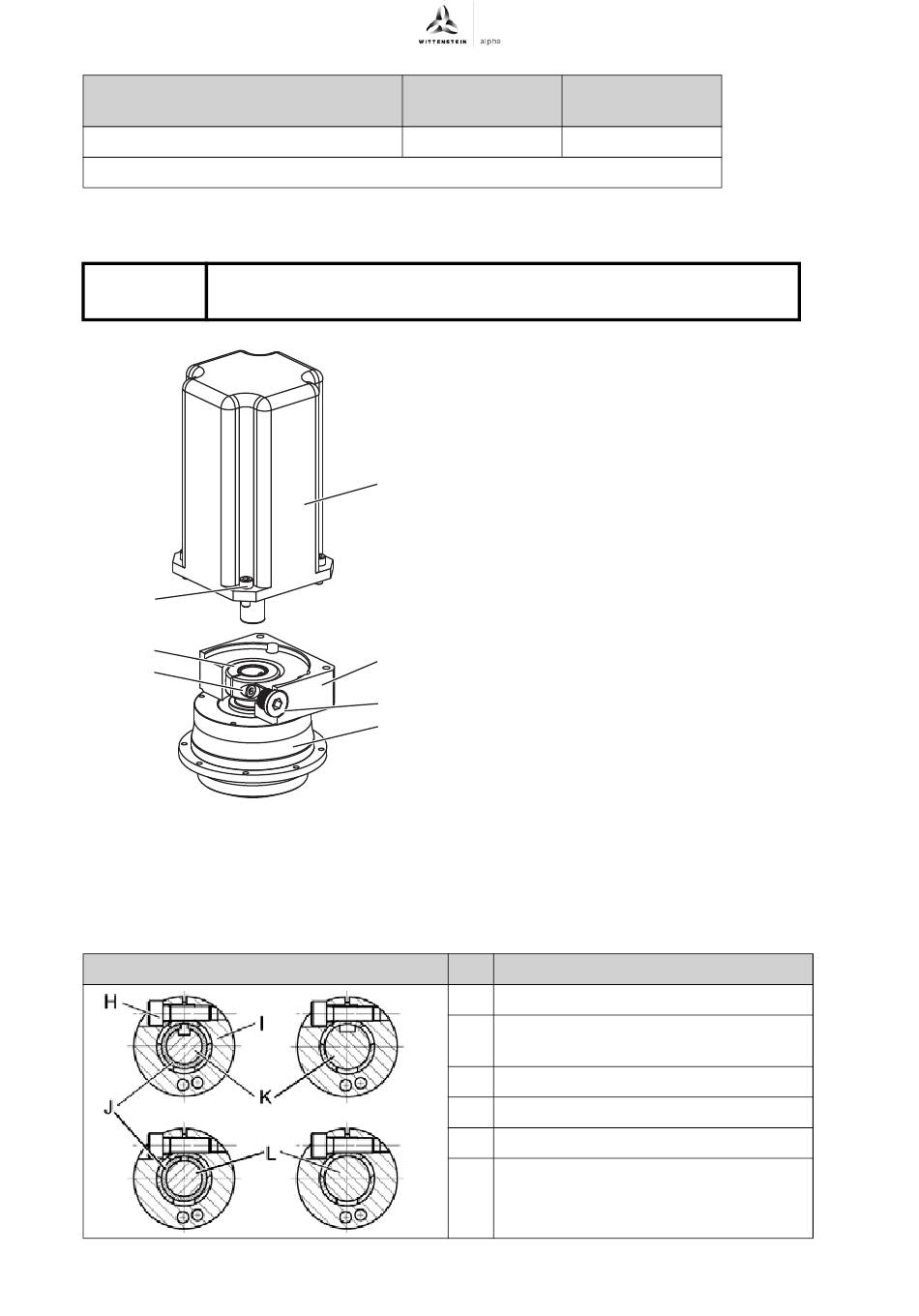

5.2 Montage du moteur sur le réducteur
F
C
H
fr-12
d = diamètre de la vis
Tenir compte des indications du fabricant du moteur.

Respecter les consignes de sécurité et d'utilisation relatives au frein-filet.

D
B
A
E
Tbl-6: Disposition de l'arbre moteur, du moyeu de serrage et de la bague
2022-D033543
8.8
1,5 x d
Il est conseillé de procéder à la pose du moteur en

position verticale.
Si l'arbre moteur est muni d'une clavette, la retirer.

 Si le constructeur du moteur le conseille, utiliser
un clavetage.
Déposer le bouchon obturateur (A) de l'alésage de

montage situé sur la plaque d'adaptation (B).
Pivoter le moyeu de serrage (C) de manière à ce

que la vis de serrage (H) soit accessible via
l'alésage de montage.
Desserrer d'un tour la vis de serrage (H) du moyeu

de serrage (C).
Insérer l'arbre moteur dans le moyeu de serrage du

réducteur (E).
 L'arbre moteur doit pouvoir être facilement
inséré. Dans le cas contraire, desserrer
davantage la vis de serrage.
 Pour certains diamètres d'arbre moteur et selon
les utilisations, une bague fendue doit être
ajoutée.
 La fente de la bague (le cas échéant) et celle du
moyeu de serrage doivent être alignées sur la
rainure de l'arbre du moteur (le cas échéant).
Voir le tableau "Tbl-6".
 Il ne doit subsister aucun espace entre le
moteur (D) et la plaque d'adaptation (B).
Désignation
H Vis de serrage
I Bague de serrage [élément du moyeu
de serrage (C)]
J
K Arbre cannelé
L
10.9
1,8 x d
Bague
Arbre lisse
Révision: 04
+
TP
