TP
5

Pose

Avant de commencer les travaux, prière se s'informer sur les consignes générales de sécurité
(voir chapitre 2.7 "Consignes générales de sécurité").
5.1
Préparatifs
Il existe deux possibilités pour centrer le réducteur lors du montage sur la machine.
Vérifier que le moteur répond aux caractéristiques du chapitre 2.4 "Utilisation conforme".
Nettoyer/dégraisser et sécher les composants suivants avec un chiffon propre non pelucheux
et un détergent dissolvant les graisses sans être agressif :
- toutes les surfaces d'appui des pièces adjacentes
- le dispositif de centrage
- l'arbre moteur
- le diamètre intérieur du moyeu de serrage
- l'intérieur et l'extérieur de la bague
Sécher toutes les surfaces d'appui des pièces voisines afin d'obtenir les valeurs de friction
correctes sur les raccords vissés.
Vérifier également l'absence de dommages et de corps étrangers sur les surfaces d'appui.
Sélectionner les vis servant à fixer le moteur à la bride d'adaptation conformément aux
indications du constructeur du moteur. Tenir compte de la profondeur vissage minimale en
fonction de la classe de résistance (voir tableau "Tbl-5").
Révision: 04
A

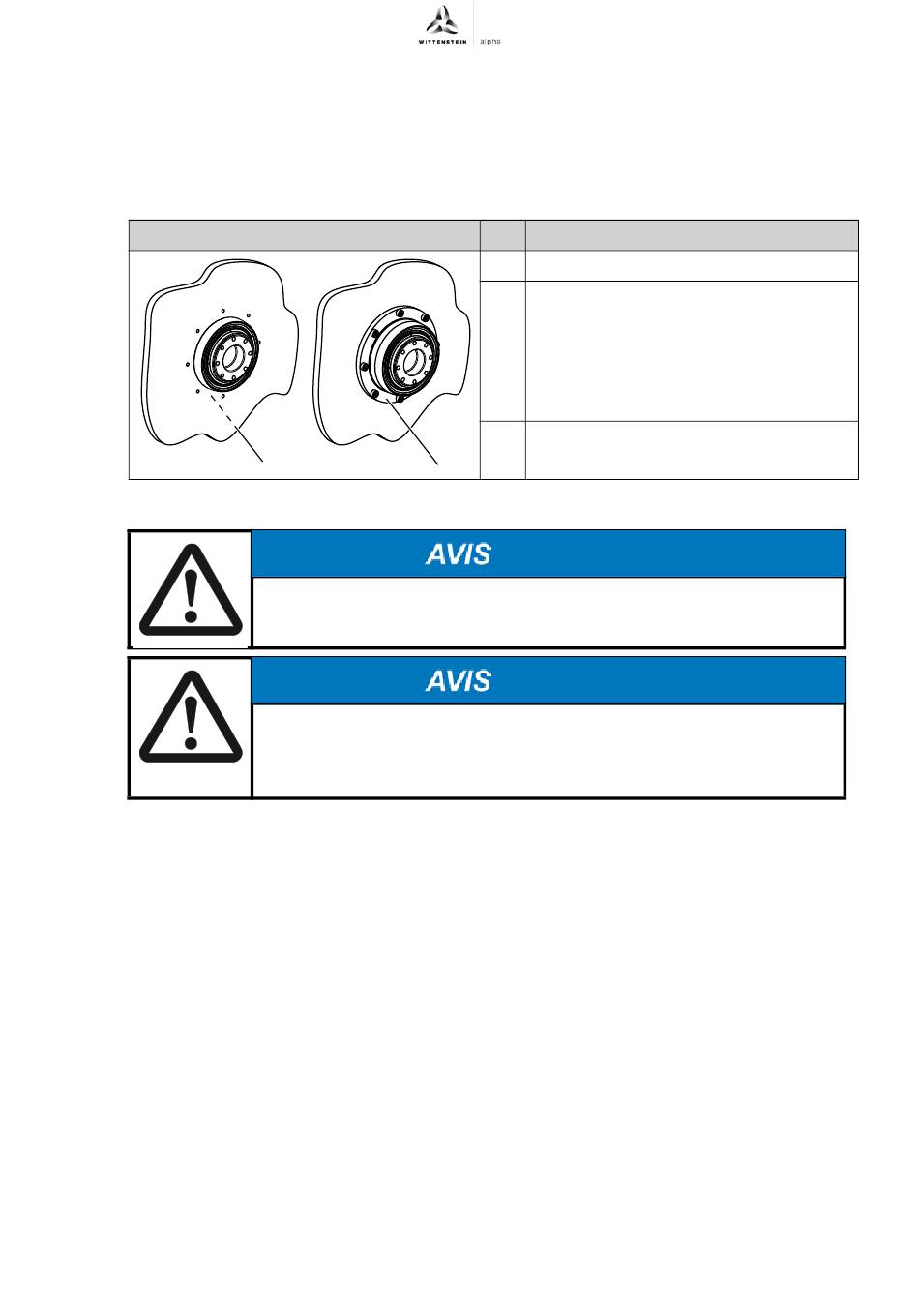

Tbl-4: Possibilités de centrage
L'air comprimé peut endommager les joints d'étanchéité du réducteur.
Ne pas recourir à l'air comprimé pour nettoyer le réducteur.
L'injection directe d'un produit de nettoyage peut modifier les valeurs
de friction du moyeu de serrage.
Asperger un chiffon de produit de nettoyage et frotter ensuite le moyeu
de serrage avec.
2022-D033543
côté sortie (standard)
A
B
 Pour obtenir des informations sur le
montage avec centrage côté moteur
consulter notre site Internet :
www.wittenstein-alpha.de/download
ou s'adresser à notre service clientèle.
B
Centrage
côté moteur (option)
Pose
fr-11
