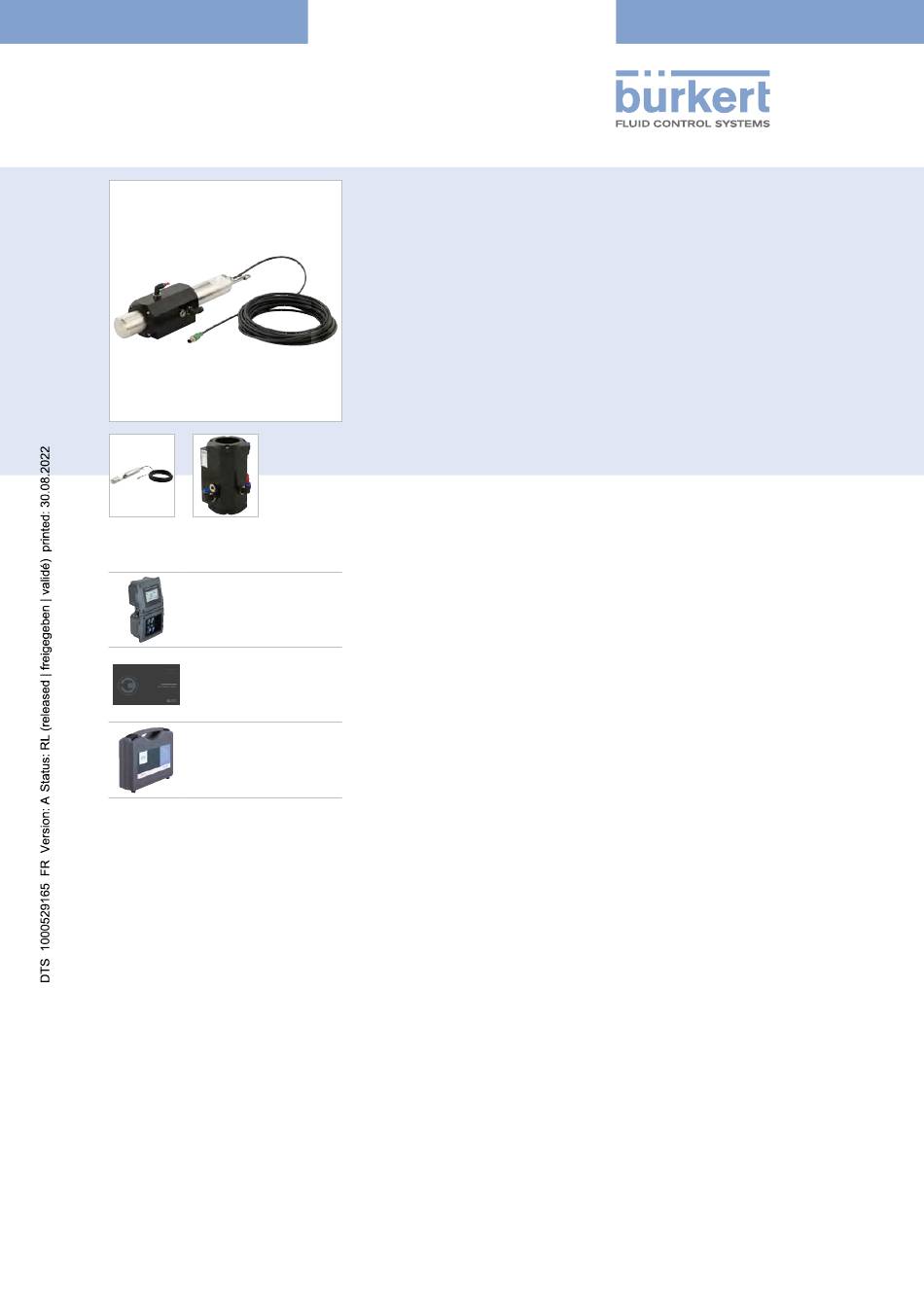

FICHE TECHNIQUE
Type MS08
Peut être associé à
Type 8905
Système d'analyse en
ligne
Type 8920
Bürkert Communicator
Type 8923
USB-büS Interface Set
Standard | FR | fr | 202208 | 01
© Christian Bürkert GmbH & Co. KG, sous réserve de modifications
Capteur SAC 254
• Mesure du coefficient d'absorption UV à 254 nm
• Surveillance des matières organiques dans l'eau
• Capteur EDIP : compatible avec les systèmes de mesure
Type 8905/8906
• Technologie UV-LED pour une longue durée de vie du capteur
• Fenêtre optique revêtue d'une couche de nano particules permet-
tant de réduire la maintenance
Les variantes de produits décrites dans la fiche technique peuvent différer de la présentation et de la description du
produit.
Description du Type
Le capteur Type MS08 est un photomètre destiné à la mesure du coefficient
d'absorption dans la plage UV à 254 nm. Ce capteur permet de détecter les
matières organiques dissoutes dans l'eau et d'atteindre ainsi un haut degré
de sécurité pour la production d'eau potable.
Les valeurs SAC 254 et Turbidité 530 peuvent être mesurées, ainsi que le
TOCeq, BODeq et CODeq grâce à une corrélation spécifique à l'application.
Le principe de mesure est une mesure d'absorption optique à 254 nm et
530 nm pour la compensation de la turbidité, réalisée via 2 LED et un détec-
teur.
La longueur du chemin optique est adaptée à l'eau potable, mais peut facile-
ment être ajustée sur place par le fabricant.
Consulter la page web du produit
Publicité
Table des Matières
Manuels Connexes pour Burkert MS08
Sommaire des Matières pour Burkert MS08
- Page 1 Les variantes de produits décrites dans la fiche technique peuvent différer de la présentation et de la description du produit. Peut être associé à Description du Type Le capteur Type MS08 est un photomètre destiné à la mesure du coefficient Type 8905 d’absorption dans la plage UV à 254 nm. Ce capteur permet de détecter les Système d'analyse en...
-
Page 2: Table Des Matières
Type MS08 Table des matières Caractéristiques techniques générales Matériaux 2.1. Tableau des résistances chimiques – Bürkert resistApp .......................5 Dimensions 3.1. Photomètre intégré dans la chambre de mesure (cellule de débit) ..................5 3.2. Interface büS ..................................6 Raccordements de l’appareil/au process 4.1. Interface büS ..................................6 Détails concernant le raccordement ............................6... - Page 3 Caractéristiques techniques générales Le MS08 est un système de mesure SAC 254, composé d’un photomètre avec un câble de 2 m et un connecteur M12 à 8 pôles, d’une chambre de mesure (cellule de débit) qui permet une installation en dérivation, d’une interface büS, de 3 câbles de 1 m équi- pés de connecteurs M12 et d’un répartiteur en Y.
- Page 4 Type MS08 Caractéristiques électriques Tension d’alimentation Photomètre 24 V DC ± 10 % (via le connecteur X8 de l’interface büS) Interface büS 24 V DC ± 10 % - ondulation résiduelle 10 % (raccordé au système d’analyse en ligne Type 8905 via le connecteur X4. Vous trouverez de plus amples informations dans la fiche technique du système d’analyse en ligne, voir fiche technique Type 8905 ...
-
Page 5: Matériaux
Type MS08 Matériaux 2.1. Tableau des résistances chimiques – Bürkert resistApp Bürkert resistApp – Tableau des résistances chimiques Souhaitez-vous garantir la fiabilité et la longévité des matériaux dans votre applica- tion ? Vérifiez votre combinaison entre le fluide et le matériau sur notre site Web ou avec notre resistApp. Tester maintenant la résistance chimique Dimensions 3.1. -
Page 6: Interface Büs
Type MS08 3.2. Interface büS Remarque : Dimensions en mm Données dynamiques Espace réservé Bus status Lnk/Act Raccordements de l’appareil/au process 4.1. Interface büS Détails concernant le raccordement Remarque : L’appareil reconnaît automatiquement si l’alimentation en tension est raccordée à X4 ou X03. N°... -
Page 7: Installation Du Produit
Le SAC (coefficient d’absorption spectrale en [1/m]) est calculé selon l’équation = (A ).1000/d, où d est la longueur du trajet optique en millimètres (50 mm pour le système de mesure MS08). 7 | 11 Consulter la page web du produit ... -
Page 8: Caractéristiques Et Configuration Du Produit
Type MS08 Caractéristiques et configuration du produit 7.1. Caractéristiques du produit N° Élément Interface büS Résistance terminale 120 Ω, si néces- saire Carte micro-SD pour enregistrer les paramètres spécifiques à l’appareil Câble blindé büS/CANopen, 1 m de long, avec connecteur mâle M12 à 5 pôles et connecteur femelle M12 à 5 pôles... -
Page 9: Lot D'interface Usb-Büs Type 8923
Type MS08 8.2. Lot d’interface USB-büS Type 8923 Voir « 9.4. Tableau de commande des accessoires » à la page 10 pour les informations de commande. Accessoires N° Description Guide de démarrage rapide Alimentation électrique : 100…240 V AC/ 24 V DC 1 A et adaptateurs pour alimentation électrique, à usage mondial Résistance terminale büS sur un distributeur büS en Y Connecteur mâle M12, 5 pôles câblé... -
Page 10: Tableau De Commande Des Accessoires
Type MS08 9.4. Tableau de commande des accessoires Description Référence article Photomètre SAC 254 572114 Chambre de mesure (cellule de débit) 572116 Interface büS 572118 Carte micro SD 774087 Accessoires fluidiques Tuyau d’échantillon d’eau 4/6 mm 5 m 567793 ... - Page 11 Bürkert – Partout près de chez vous Toutes les adresses actuelles sont disponibles sur www.burkert.com. Autriche Belgique Pologne Danemark Suède Allemagne Suisse Finlande Espagne France Rép. tchèque Grande-Bretagne Turquie Italie Pays-Bas Russie Norvège Chine Hong Kong Canada Inde États-Unis Japon Corée...
