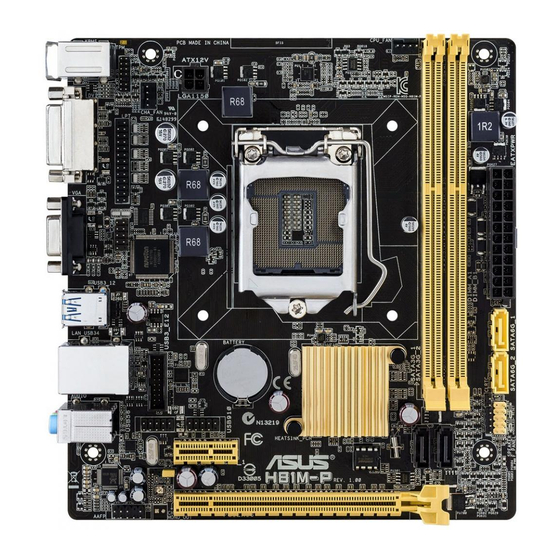

Asus H81M-P Manuel De L'utilisateur
  1. Manuels
  2. Marques
  3. Asus Manuels
  4. Cartes Mères
  5. H81M-P
  6. Manuel de l'utilisateur
Asus H81M-P Manuel De L'utilisateur

Asus H81M-P Manuel De L'utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
H81M-P

Publicité

Table des Matières
loading

Manuels Connexes pour Asus H81M-P

Sommaire des Matières pour Asus H81M-P

  • Page 1 H81M-P...
  • Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé...

  • Page 3: Table Des Matières

    Table des matières Informations relatives à la sécurité ................iv À propos de ce manuel ....................iv Résumé des spécifications de la H81M-P ..............vi Chapitre 1 : Introduction au produit Avant de commencer ................. 1-1 Vue générale de la carte mère ..............1-1 Processeur....................

  • Page 4: Informations Relatives À La Sécurité

    Informations relatives à la sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d’alimentation de la prise de courant avant de toucher au système. • Lors de l’ajout ou du retrait de composants, vérifiez que les câbles d’alimentation sont débranchés avant de relier les câbles de signal.
  • Page 5 Où trouver plus d’informations ? Reportez-vous aux sources suivantes pour plus d’informations sur nos produits. Site web ASUS Le site web d’ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Documentation optionnelle Le contenu livré...

  • Page 6: Résumé Des Spécifications De La H81M-P

    * La prise en charge de la technologie Intel Turbo Boost 2.0 varie en ® fonction du modèle de processeur utilisé. ** Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs Intel compatibles avec cette carte mère. ®...
  • Page 7 6 x ports USB 2.0 (4 à mi-carte + 2 sur le panneau d’E/S) Fonctionnalités uniques Fonctionnalités exclusives ASUS - ASUS EPU - BIOS UEFI ASUS (avec interface simplifiée EZ Mode) - ASUS USB 3.0 Boost - ASUS Ai Charger+ - ASUS GPU Boost...
  • Page 8 BIOS UEFI AMI de 64Mo, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified Log,raccourci F3, Infos de SPD ASUS (Serial Presence Detect) et fonction de capture d’écran via touche F12 Gérabilité réseau WfM 2.0, DMI 2.0, WOL by PME, PXE...
  • Page 9 Contenu de la boîte Vérifiez que la boîte de votre carte mère contient bien les éléments suivants. Carte mère ASUS H81M-P Câbles 2 x câbles Serial ATA 6.0 Gb/s Accessoires 1 x plaque d’E/S DVD de support Documentation Manuel de l’utilisateur...

  • Page 11: Chapitre 1 : Introduction Au Produit

    Orientation de montage Lorsque vous installez la carte mère, vérifiez que vous la montez dans le châssis dans le bon sens. Le côté qui porte les connecteurs externes doit être à l’arrière du châssis, comme indiqué sur l’image ci-dessous. ASUS H81M-P...
  • Page 12 Placez six (6) vis dans les trous indiqués par des cercles pour fixer la carte mère au châssis. Ne vissez pas trop fort ! Vous risqueriez d’endommager la carte mère. Placez ce côté vers l’arrière du châssis H81M-P Chapitre 1 : Introduction au produit...
  • Page 13 12. Connecteur d’intrusion châssis (4-1 pin CHASSIS) 1-18 13. Connecteur pour port audio en façade (10-1 pin AAFP) 1-14 14. Connecteurs USB 2.0 (10-1 pin USB910, USB56) 1-15 15. Connecteurs USB 3.0 (20-1 pin USB3_E12) 1-15 16. Connecteur COM (10-1 pin COM) 1-13 ASUS H81M-P...

  • Page 14: Processeur

    • Conservez-bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Return Merchandise Authorization) que si la carte mère est renvoyée avec le couvercle placé sur l’interface de connexion LGA1150.
  • Page 15 1.3.2 Installer le dissipateur et le ventilateur du CPU Si vous achetez un ensemble dissipateur-ventilateur à part, assurez- vous de bien appliquer le matériau d’interface thermique sur le CPU ou sur le dissipateur avant de l’installer. ASUS H81M-P...
  • Page 16 Pour installer l’ensemble ventilateur-dissipateur Pour désinstaller l’ensemble ventilateur-dissipateur Chapitre 1 : Introduction au produit...

  • Page 17: Mémoire Système

    DIMM_A1 Canal B DIMM_B1 H81M-P Interfaces de connexion pour modules mémoire H81M-P 240-pin DDR3 DIMM sockets DDR3 de la H81M-P 1.4.2 Configurations mémoire Vous pouvez installer des modules mémoire DDR3 non taponnés et non ECC de 1 Go, 2 Go, 4 Go et 8 Go sur les interfaces de connexion DDR3.
  • Page 18 • Les modules mémoire ont besoin d’un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (deux modules mémoire) ou en overclocking. • Rendez-vous sur le site www.asus.com pour consulter la liste des modules mémoire compatibles avec cette carte mère. 1.4.3 Installer un module mémoire...

  • Page 19: Slots D'extension

    “Share IRQ” ou que les cartes ne nécessitent pas d’assignation d’IRQ. Auquel cas, des conflits risquent de survenir entre deux groupes PCI, rendant le système instable et la carte PCI inutilisable. Référez-vous au tableau de la page suivante pour plus de détails. ASUS H81M-P...
  • Page 20 1.5.3 Slots PCI Express x1 Les slots PCI Express x1 supportent des cartes telles que les cartes réseau, SCSI, USB et toute autres cartes conforment au standard PCI Express. 1.5.4 Slots PCI Express x16 Cette carte mère supporte les cartes graphiques PCI Express x16 conforment aux spécifications PCI Express.

  • Page 21: Jumpers

    CLRTC +3V_BAT H81M-P PIN 1 Jumper d’effacement de la mémoire CMOS de la H81M-P H81M-P Clear RTC RAM Pour effacer la mémoire RTC : Éteignez l’ordinateur, débranchez le cordon d’alimentation. Utilisez un objet métallique, tel qu’un tournevis, pour court-circuiter les broches de contact.

  • Page 22: Connecteurs

    Connecteurs 1.7.1 Connecteurs arrières Port souris PS/2. Ce port accueille une souris PS/2. Port LAN (RJ-45). Ce port permet une connexion Gigabit à un réseau local LAN (Local Area Network) via un hub réseau. Indicateurs LED réseau LED ACT/ LED ACT/LIEN LED VITESSE VITESSE LIEN...
  • Page 23 PCI libre de la carte mère. Le module COM est vendu séparément. PIN 1 H81M-P Connecteur pour port COM de la H81M-P H81M-P Serial port connectors ASUS H81M-P 1-13...
  • Page 24 Legacy AC’97 pin definition compliant definition H81M-P Connecteur audio pour panneau avant de la H81M-P H81M-P Front panel audio connector Nous vous recommandons de brancher un module HD Audio sur ce connecteur pour • bénéficier d’un son de qualité HD.
  • Page 25 USB56 USB910 PIN 1 PIN 1 H81M-P Connecteurs USB 2.0 de la H81M-P H81M-P USB2.0 connectors Ne connectez pas de câble 1394 aux connecteurs USB pour éviter d’endommager la carte mère ! Le module USB 2.0 est vendu séparément. Connecteur USB 3.0 (20-1 pin USB3_12) Ce connecteur autorise la connexion d’un module USB 3.0 offrant des ports SUB...
  • Page 26 Ce connecteur 4 broches est dédié au petit haut-parleur d’alerte du boîtier. Ce petit haut-parleur vous permet d’entendre les bips d’alerte système. SPEAKER Speaker Out H81M-P PIN 1 Connecteur pour haut-parleur d’alerte système de la H81M-P H81M-P System panel connector 1-16 Chapitre 1 : Introduction au produit...
  • Page 27 Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques durs Serial ATA 3.0 Gb/s. H81M-P Connecteurs SATA 6.0Gbs de la H81M-P H81M-P SATA 3.0Gb/s connectors Pour l’utilisation de la fonction NCQ, réglez l’élément SATA Mode Selection du BIOS sur [AHCI].
  • Page 28 CHASSIS H81M-P PIN 1 Connecteur d’intrusion châssis de la H81M-P H81M-P Chassis intrusion connector Connecteur LPT (26-1 pin LPT) Le connecteur LPT (Line Printing Terminal) supporte des périphériques tels que des imprimantes. La norme LPT est similaire à l’interface IEEE 1284 qui définit les communications parallèles pour les ordinateur compatibles.
  • Page 29 HDD_LED- PWR_LED+ HDD_LED+ PIN 1 H81M-P Connecteur panneau système de la H81M-P H81M-P System panel connector • LED d’alimentation système (2-pin PWR_LED) Ce connecteur 2 broches est dédié à la LED d’alimentation système. La LED d’alimentation système s’allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

  • Page 30: Support Logiciel

    Le contenu du DVD de support peut être modifié à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour d’éventuelles mises à jour. 1.9.3 Lancer le DVD de support Placez le DVD de support dans votre lecteur optique pour afficher le menu des pilotes apparaît si l’exécution automatique est activée sur votre ordinateur.

  • Page 31: Chapitre 2 : Le Bios

    Cet utilitaire permet aussi de modifier le logo apparaissant au démarrage de l’ordinateur. Lancer EZ Update > EZ Update. Ouvrez EZ Update en cliquant sur Interface utilisateur d’EZ Update Model Name: H81M-P Version:0203 Release Date: 06/25/2014 Cliquez pour File: H81M-P-ASUS-0205.CAP...
  • Page 32 2.1.2 Utilitaire ASUS EZ Flash 2 ASUS EZ Flash 2 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows. Téléchargez la dernière version en date du BIOS sur le site d’ASUS (www.asus. com) avant d’utiliser cet utilitaire.
  • Page 33 2.1.3 Utilitaire ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu’il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage amovible contenant le fichier BIOS à...
  • Page 34 2.1.4 Utilitaire ASUS BIOS Updater ASUS BIOS Updater vous permet de mettre à jour le BIOS sous DOS. Cet utilitaire permet aussi de faire une copie de sauvegarde fichier BIOS actuel. Les écrans de BIOS suivants sont donnés à titre d’exemple. Il se peut que vous n’ayez pas exactement les mêmes informations à...
  • Page 35 N’éteignez pas ou ne réinitialisez pas le système lors de la mise à jour du BIOS pour éviter toute erreur d’amorçage ! Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l’option Load Optimized Defaults localisée dans le menu Exit du BIOS. ASUS H81M-P...

  • Page 36: Programme De Configuration Du Bios

    Programme de configuration du BIOS Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système : •...
  • Page 37 Affiche les propriétés du système en fonction du mode sélectionné sur la droite • Les options de la séquence de démarrage varient en fonction des périphériques installés. • Le bouton Boot Menu(F8) (Menu Démarrage) n’est utilisable que si un périphérique de démarrage a été installé. ASUS H81M-P...
  • Page 38 2.2.2 Advanced Mode (Mode avancé) L’interface Advanced Mode (Mode avancé) offre des options avancées pour les utilisateurs expérimentés dans la configuration des paramètres du BIOS. L’écran ci-dessous est un exemple de l’interface Advanced Mode. Consultez les sections suivantes pour plus de détails sur les divers options de configurations. Pour accéder à...
  • Page 39 élément qui n’est pas configurable par l’utilisateur. Les champs configurables sont surlignés lorsque ceux-ci sont sélectionnés. Pour modifier la valeur d’un champ, sélectionnez-le et appuyez sur la touche Entrée de votre clavier pour afficher la liste des options de configuration disponibles. ASUS H81M-P...

  • Page 40: My Favorites (Favoris)

    Bouton de prise de notes Ce bouton vous permet de prendre des notes dans le BIOS. • Cette fonctionnalité ne prend pas en charge les touches ou les raccourcis clavier suivants : touche Suppr et raccourcis copier, couper et coller. •...

  • Page 41: Menu Main (Principal)

    CMOS Real Time Clock (RTC). Voir section 1.6 Jumper pour plus de détails. • Les éléments Administrator (Administrateur) ou User Password (Mot de passe utilisateur) affiche la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, ces éléments affichent Installed (Installé). ASUS H81M-P 2-11...

  • Page 42: Menu Ai Tweaker

    Menu Ai Tweaker Le menu Ai Tweaker permet de configurer les éléments liés à l’overclocking. Prenez garde lors de la modification des éléments du menu Ai Tweaker. Une valeur incorrecte peut entraîner un dysfonctionnement du système. Les options de configuration de cette section varient en fonction du type de CPU et de modules mémoire installés sur la carte mère.

  • Page 43: Menu Advanced (Avancé)

    Menu Advanced (Avancé) Le menu Advanced permet de modifier certains paramètres du CPU et d’autres composants du système. Prenez garde lors de la modification des paramètres du menu Advanced. Des valeurs incorrectes risquent d’entraîner un mauvais fonctionnement du système. ASUS H81M-P 2-13...

  • Page 44: Menu Monitor (Surveillance)

    Menu Monitor (Surveillance) Le menu Monitor affiche l’état de la température et de l’alimentation du système, mais permet aussi de modifier les paramètres de ventilation. Faites défiler l’écran vers le bas pour afficher les éléments suivants. Chapitre 2 : Le BIOS 2-14...

  • Page 45: Menu Boot (Démarrage)

    Menu Boot (Démarrage) Le menu Boot vous permet de modifier les options de démarrage du système. Faites défiler l’écran vers le bas pour afficher les éléments suivants. ASUS H81M-P 2-15...

  • Page 46: Menu Tools (Outils)

    Menu Tools (Outils) Le menu Tools vous permet de configurer les options de fonctions spéciales. 2.10 Menu Exit (Sortie) Le menu Exit vous permet non seulement de charger les valeurs optimales ou par défaut des éléments du BIOS, mais aussi d’enregistrer ou d’annuler les modifications apportées au BIOS.

  • Page 47: Appendice

    Cet appareil est conforme aux normes CNR exemptes de licence d’Industrie Canada. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences et (2) cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l’appareil. ASUS H81M-P...
  • Page 48 Services de reprise et de recyclage d’ASUS Les programmes de recyclage et de reprise d’ASUS découlent de nos exigences en terme de standards élevés de respect de l’environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages.
  • Page 49 Cet appareil numérique de la Class B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. Déclaration du bureau BSMI (Taiwan) relative aux appareils sans fil Déclaration du Japon en matière d’équipements à radiofréquences Déclaration de l’organisme KC (Corée du Sud) relative aux équipements à radiofréquences) ASUS H81M-P...

  • Page 50: Contacter Asus

    15 Li-Te Road, Peitou, Taipei, Taiwan 11259 Téléphone +886-2-2894-3447 +886-2-2890-7798 E-mail info@asus.com.tw www.asus.com.tw Support technique Téléphone +86-21-38429911 support.asus.com ASUS COMPUTER INTERNATIONAL (Amérique) Adresse 800 Corporate Way, Fremont, CA 94539, USA Téléphone +1-812-282-3777 +1-510-608-4555 usa.asus.com Support technique Téléphone +1-812-282-2787 +1-812-284-0883 support.asus.com...
  • Page 51 ASUS H81M-P...
