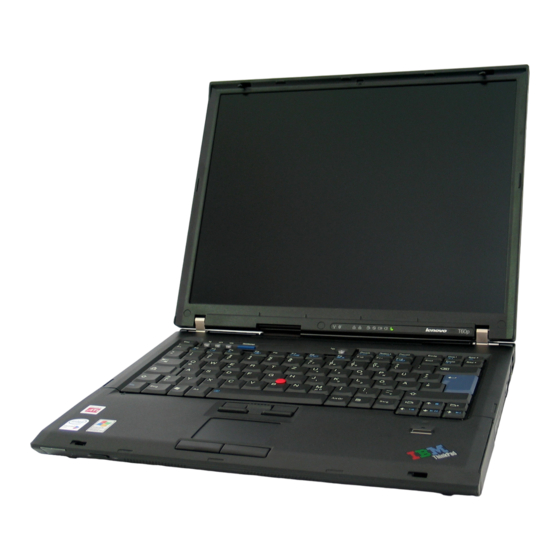

ThinkPad T60 Guide de maintenance et d’identification des incidents Comprend : v Présentation d’autres sources d’information v Conseils importants pour l’entretien de votre ordinateur v Diagnostics et identification des incidents v Options de récupération v Aide et assistance v Informations relatives à la garantie de votre ordinateur...
Page 3
ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 6
Avis de conformité à la réglementation d’Industrie Canada pour la classe B . . 72 72 Index . . 77 Avis de conformité à la directive de l’Union Européenne . . 72 ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 8
état de fait par une ou plusieurs des mesures suivantes : v Réorienter l’antenne réceptrice ; v Déplacer l’équipement par rapport au récepteur ; v Éloigner l’équipement du récepteur ; ThinkPad T60 Guide de maintenance et d’identification des incidents...
Brevets Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans le présent document. La remise de ce document ne vous donne aucun droit de licence sur ces brevets ou demandes de brevet. Si vous désirez recevoir des informations concernant l’acquisition de licences,...
Page 10
ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 12
Veillez à ce que l’ordinateur ne soit jamais à proximité d’un récipient contenant du liquide, pour éviter tout risque d’aspersion, et ne l’installez pas près d’un point d’eau, pour éviter tout risque d’électrocution. ThinkPad T60 Guide de maintenance et d’identification des incidents...
ThinkVantage. Cliquez sur Access - Aide. Centre de productivité Facilite l’accès aux outils et aux sites Lenovo importants, ce qui vous permet de ne pas avoir à emporter d’autres manuels de référence. Pour afficher Centre de productivité, appuyez sur le bouton ThinkVantage de votre clavier.
Vous pouvez également utiliser le bouton ThinkVantage pour interrompre la séquence d’amorçage de votre ordinateur et ouvrir l’espace de travail Rescue and Recovery qui s’exécute indépendamment de Windows et en mode caché. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Veillez à ne pas oublier vos mots de passe. Si vous oubliez votre mot de passe superviseur ou votre mot de passe d’accès au disque dur, le prestataire de maintenance agréé Lenovo ne pourra pas le réinitialiser et il vous faudra peut-être remplacer votre carte mère ou votre unité de disque dur.
Si c’est le cas, branchez le câble de communication sur le port approprié pour ne pas l’endommager. v Enregistrez vos produits ThinkPad auprès de Lenovo (visitez le site Web suivant: www.lenovo.com/register). Le cas échéant, cela permettra aux autorités compétentes de retrouver et d’identifier plus facilement votre...
à une rayure, il peut s’agir d’une tache provenant du clavier ou du dispositif dispositif TrackPoint suite à une pression exercée sur le couvercle. 2. Essuyez délicatement la tache avec un chiffon doux et sec. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Entretien du ThinkPad 3. Si la tache persiste, vous devez imbiber légèrement un chiffon doux non pelucheux avec de l’eau ou un mélange à proportion égale d’alcool isopropylique et d’eau pure. 4. Essorez le chiffon pour extraire l’excès de liquide. 5.
Page 20
Entretien du ThinkPad ThinkPad T60 Guide de maintenance et d’identification des incidents...
Pour connaître la liste des unités remplaçables par l’utilisateur (CRU) ainsi que l’emplacement des instructions de retrait ou de remplacement de ces composants, voir Annexe B, «Unités remplaçables par l’utilisateur (CRU)», à la page 63 dans le présent manuel. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Votre ordinateur vous a été fourni sans le CD-ROM de restauration ou le CD Windows. Pour plus d’informations sur les méthodes de récupération proposées par Lenovo, reportez-vous à la section «Restauration de la configuration d’usine», à la page 27 du présent manuel.
3. Lorsque le message “To interrupt normal startup, press the blue ThinkVantage button,” s’affiche dans la partie inférieure gauche de l’écran, appuyez sur le bouton bleu ThinkVantage pour accéder à l’espace de travail Rescue and Recovery. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Résolution d’incidents 4. Sélectionnez Diagnose hardware. Le système redémarre et PC-Doctor est lancé. Pour plus d’informations sur PC-Doctor, appuyez sur la touche F1 pour accéder à l’aide ou à la documentation en ligne. Résolution d’incidents Si vous ne parvenez pas à isoler l’incident à ce stade, reportez-vous à Access - Aide.
Page 26
0271 : Erreur liée à la date et l’heure. Solution : Ni la date ni l’heure ne sont définies dans le système. Définissez-les à l’aide de l’utilitaire de configuration du BIOS. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 27
Echap, bien que cela ne soit pas sans risque. Si vous utilisez une unité de disque dur IBM / Lenovo prise en charge et installée dans la baie de l’unité primaire avec une ancienne version de microprogramme, vous devez mettre à jour ce microprogramme en vous rendant sur le site www.lenovo.com/think/support...
Page 28
0175 : CRC1 incorrect, arrêtez l’autotest à la mise sous tension (POST). 0177 : Données SVP incorrectes. Arrêtez la tâche d’autotest à la mise sous tension (POST). Le total de contrôle du mot de passe superviseur dans l’EEPROM est incorrect. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Résolution d’incidents Si l’un des messages d’erreur suivants s’affichent, faites réparer l’ordinateur : 0187 : Erreur d’accès aux données EAIA. 0188 : Zone d’informations de sérialisation RFID incorrecte. 0189 : Zone d’information de configuration RFID incorrecte. 0192 : Sécurité du système - Modification détectée au niveau des éléments de sécurité intégrés. 0260 : Erreur liée à...
Si vous ne pouvez pas réinitialiser votre mot de passe d’accès au disque dur, un fournisseur de services agréé Lenovo ne peut pas annuler ce mot de passe ni récupérer les données du disque dur. Vous devez alors retourner votre ordinateur à un partenaire commercial ou un fournisseur de services agréé...
Résolution d’incidents Incidents liés au clavier Incident : Certaines voire toutes les touches du clavier ne fonctionnent pas. Solution : v Si l’incident est survenu immédiatement après la sortie du mode veille, entrez le mot de passe à la mise sous tension (si vous en avez défini un). v Si un clavier externe PS/2 est connecté...
Pour procéder à la réinitialisation, maintenez le bouton d’alimentation enfoncé pendant au moins 4 secondes. En cas d’échec de la réinitialisation, retirez le boîtier d’alimentation et la batterie. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Résolution d’incidents Incident : L’ordinateur passe en mode veille automatiquement. Solution : Si le processeur chauffe anormalement, l’ordinateur passe automatiquement en mode veille pour pouvoir refroidir et protéger le processeur et les autres composants internes. Vérifiez également les paramètres du mode veille via le gestionnaire d’alimentation. Incidents liés à...
Pour plus de détails, voir la catégorie Batterie et alimentation dans la section relative à la résolution des incidents dans Access - Aide. Incident : L’ordinateur ne fonctionne pas alors que la batterie est complètement chargée. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Résolution d’incidents Solution : Le dispositif de protection contre les surtensions est peut-être activé sur la batterie. Mettez l’ordinateur hors tension pendant une minute pour initialiser la fonction de protection, puis remettez-le sous tension. Incident : La batterie ne se charge pas. Solution : Pour plus de détails, voir la catégorie Batterie et alimentation dans la section relative à...
2. Si l’unité de disquette est connectée à l’ordinateur, retirez toute disquette de l’unité de disquette, puis mettez l’ordinateur hors tension. 3. Rallumez l’ordinateur. Lorsque le message «To interrupt normal startup, press the blue ThinkVantage button» s’affiche dans la partie inférieure ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 37
Lancement de l’utilitaire de configuration du BIOS gauche de l’écran, appuyez sur le bouton ThinkVantage. L’espace de travail Rescue and Recovery s’affiche. 4. Cliquez sur Accès au BIOS. La fenêtre Redémarrage du système requis s’affiche. 5. Cliquez sur Oui. Le système est redémarré et le menu de l’utilitaire de configuration du BIOS s’affiche.
Page 38
Lancement de l’utilitaire de configuration du BIOS ThinkPad T60 Guide de maintenance et d’identification des incidents...
Restauration de la configuration d’usine Au lieu de fournir un CD-ROM de restauration ou un CD-ROM Windows avec votre ordinateur, Lenovo propose des méthodes plus simples pour accomplir les tâches généralement associées à ces CD-ROM. Les fichiers et les programmes correspondant à ces méthodes de remplacement figurent sur votre disque dur.
L’espace de travail Rescue and Recovery est indépendant de Windows. Vous pouvez donc démarrer le programme en appuyant sur le bouton ThinkVantage bleu à l’invite au démarrage. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Options de récupération Une fois l’espace de travail Rescue and Recovery ouvert, vous pouvez effectuer une opération de restauration même si vous ne pouvez pas lancer Windows. Installation d’un nouveau système d’exploitation Pour savoir comment installer un nouveau système d’exploitation, voir la rubrique Configuration avancée dans Access - Aide.
Page 42
ThinkPad T60 Guide de maintenance et d’identification des incidents...
Vous pouvez augmenter la capacité de stockage de votre ordinateur en remplaçant l’unité de disque dur par une unité de capacité supérieure. Vous pouvez vous procurer une nouvelle unité de disque dur auprès de votre fournisseur agréé ou de Lenovo. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 45
Mise à niveau de l’unité de disque dur Remarques : 1. Remplacez l’unité de disque dur uniquement si elle doit être réparée ou mise à niveau. Les connecteurs et la baie du disque n’ont pas été conçus pour des changements ou des échanges de disque fréquents. 2.
Page 46
5. Retirez le cache 1 , puis l’unité de disque dur 2 . 6. Retirez les glissières en caoutchouc de l’unité de disque dur. 7. Fixez les glissières en caoutchouc sur une nouvelle unité de disque dur. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Mise à niveau de l’unité de disque dur 8. Insérez l’unité de disque dur dans la baie d’unité de disque dur, puis appuyez fermement dessus. 9. Remettez en place le cache de la baie 1 , puis réinstallez la vis 2 . 10.
Page 48
3. Rabattez l’écran de l’ordinateur, puis retournez la machine. 4. Retirez la batterie. 5. Retirez le repose-mains. Pour le modèle d’écran 14 et 15 pouces a. Retirez les vis qui maintiennent le repose-mains. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 49
Remplacement de mémoire b. Rallumez l’ordinateur et rouvrez l’écran. Retirez le repose-mains de l’ordinateur (voir dessin ci-dessous). c. Commencez par ouvrir le repose-mains du côté clavier 1 , puis libérez le repose-mains de l’ordinateur 2 . Chapitre 5. Mise à niveau et remplacement de périphériques...
Page 50
Débranchez le connecteur de câble du repose-mains en tirant manuellement le capuchon. Le repose-mains est désormais retiré. Pour le modèle d’écran large 15,4 pouces a. Retirez les quatre vis qui maintiennent le repose-mains. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 51
Remplacement de mémoire b. Retournez l’ordinateur et ouvrez l’écran. Ouvrez le repose-mains dans le sens indiqué par la flèche 1 en relevant les parties saillantes situées sur les côtés, puis libérez le repose-mains de l’ordinateur 2 . c. Débranchez le connecteur de câble du repose-mains en tirant manuellement le capuchon.
Page 52
7. Placez l’encoche de la barrette SO-DIMM face au connecteur, insérez fermement la barrette SO-DIMM dans le connecteur suivant un angle d’environ 20 degrés 1 , puis faites-la pivoter vers le bas jusqu’à ce qu’elle soit correctement en place 2 . ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 53
Remplacement de mémoire 8. Branchez le connecteur de câble du repose-mains. 9. Réinstallez le repose-mains. Pour le modèle d’écran 14 pouces a. Alignez le repose-mains avec l’avant de l’ordinateur, puis faites-le pivoter vers le bas. Chapitre 5. Mise à niveau et remplacement de périphériques...
Page 54
Remplacement de mémoire b. Assurez-vous que le repose-mains recouvre complètement l’avant de l’ordinateur (voir dessin ci-dessous). ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 55
Remplacement de mémoire c. Poussez légèrement le repose-mains vers le clavier 1 , puis appuyez sur les bords supérieur gauche 2 et supérieur droit 3 du repose-mains pour le mettre en place. Chapitre 5. Mise à niveau et remplacement de périphériques...
Page 56
Pour le modèle d’écran 15 pouces a. Alignez le repose-mains sur l’avant de l’ordinateur, puis, tout en le maintenant (voir 1 sur le dessin), fixez-le en partant du milieu de la partie avant. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 57
Remplacement de mémoire b. Appuyez sur le bord supérieur gauche du repose-mains (voir dessin ci-dessous) pour qu’il s’emboîte à sa place. Assurez-vous que les bords supérieur gauche et supérieur droit, ainsi que la partie avant du repose-mains sont solidement fixés. c.
Page 58
Remplacement de mémoire Pour le modèle d’écran large 15,4 pouces a. Branchez le connecteur de câble du repose-mains. b. Poussez les bords supérieurs gauche et droit du repose-mains pour le mettre en place. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 59
Remplacement de mémoire c. Poussez le bord avant du repose-mains pour le mettre en place jusqu’à ce qu’il s’encliquette. d. Fermez l’écran de l’ordinateur, puis retournez l’appareil. Réinstallez les quatre vis du repose-mains. 10. Réinstallez la batterie. 11. Retournez l’ordinateur et rebranchez le boîtier d’alimentation ainsi que les câbles sur l’ordinateur.
Page 60
256 Mo de mémoire et que vous installez une barrette SO-DIMM de 256 Mo, la quantité indiquée en regard de «Installed memory» doit être de 512 Mo. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Chapitre 6. Service d’aide et d’assistance Service d’aide et d’assistance Lenovo met à votre disposition un grand nombre de services qui vous permettront d’obtenir de l’aide, une assistance technique ou tout simplement d’en savoir plus sur les ordinateurs ThinkPad. La présente section contient des informations relatives aux sources d’informations supplémentaires sur les...
Page 62
Service d’aide et d’assistance v Réparation de matériel Lenovo - Si l’incident est d’origine matérielle et que votre produit est encore couvert par la garantie Lenovo, vous pouvez bénéficier des services de nos spécialistes de la maintenance. v Modification technique (EC) - Il est parfois nécessaire d’effectuer des modifications sur un produit, après qu’il a été...
Web du support à l’adresse www.lenovo.com/support/phone. Si le numéro de votre pays ou de votre région n’y figure pas, prenez contact avec votre revendeur Lenovo ou votre partenaire commercial Lenovo. Assistance internationale Si vous voyagez avec votre ordinateur ou le réimplantez dans un pays où...
Page 64
ThinkPad T60 Guide de maintenance et d’identification des incidents...
Administrative Spéciale de Chine). Une période de garantie de trois (3) ans pour les pièces et d’un (1) an pour la main-d’oeuvre signifie que Lenovo fournit à titre gratuit le service prévu par la garantie : a. pour les pièces et la main-d’oeuvre pendant la première année de la période de garantie ;...
Page 66
1 an Batterie - 1 an Autres Pièces et main d’oeuvre - 3 ans Batterie - 1 an 6370 Tous Pièces et main d’oeuvre - 3 ans Batterie - 1 an ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 67
Type de Pays ou région d’achat Période de garantie Types de machine service prévus par la garantie 6371 Corée Pièces et main d’oeuvre - 1 an Batterie - 1 an Autres Pièces et main d’oeuvre - 1 an Batterie - 1 an 6372 Europe, Moyen-Orient, Afrique Pièces et main d’oeuvre -...
1. Unité remplaçable par l’utilisateur (″CRU″) Lenovo vous expédiera les CRU que vous installerez. Les CRU de niveau 1 sont faciles à installer, tandis que les CRU de niveau 2 requièrent une certaine expérience technique et des outils. Les informations sur les CRU et les instructions de remplacement sont fournies avec la Machine et sont disponibles auprès de Lenovo à...
1-800-426-7378. Dans les autres pays, reportez-vous au tableau ci-après. Liste de numéros de téléphone internationaux Les numéros de téléphone sont susceptibles d’être modifiés sans préavis. La liste est mise à jour sur le site suivant : www.lenovo.com/support/phone. Pays Numéro de téléphone...
Page 70
800-011-1029 (espagnol) Croatie 0800-0426 Chypre +357-22-841100 Danemark Assistance technique : 4520-8200 Support et services prévus par la garantie : 7010-5150 (danois) Equateur 1-800-426911 (espagnol) El Salvador 800-6264 (espagnol) Espagne 91-714-7983 0901-100-000 (espagnol) ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 71
Pays Numéro de téléphone Estonie +386-61-1796-699 Etats-Unis 1-800-426-7378 (anglais) Fédération de Russie +7-495-940-2000 (russe) Finlande Assistance technique : 09-459-6960 Support et services prévus par la garantie : +358-800-1-4260 (finnois) France Assistance technique : 0238-557-450 Support et services prévus par la garantie (matériel) : 0810-631-213 Support et services prévus par la garantie (logiciel) : 0810-631-020 (français) Grèce...
Page 72
Support et services prévus par la garantie : 077-117-1040 (suédois) Suisse Assistance technique : 058-333-0900 Support et services prévus par la garantie : 0800-55-54-54 (allemand, français, italien) Taïwan 886-2-8723-9799 0800-000-700 (mandarin) Thaïlande 1-800-299-229 (thaïlandais) ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 73
Pays Numéro de téléphone Turquie 00800-4463-2041 (turc) Uruguay 000-411-005-6649 (espagnol) Venezuela 0-800-100-5722 (espagnol) Vietnam Pour la zone nord et : 84-4-843-6675 Pour les régions du sud et Ho Chi Minh Ville : 84-8-829-5160 (anglais, vietnamien) Annexe A. Informations relatives à la garantie...
Page 74
ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 76
Prise de contact avec le centre de support. Pour connaître le numéro de téléphone du centre de support de votre pays ou région, voir «Liste de numéros de téléphone internationaux», à la page 57. ThinkPad T60 Guide de maintenance et d’identification des incidents...
Largeur : 357,5 mm v Profondeur : 255 mm v Hauteur : 28,7 à 34,0 mm Environnement v Altitude maximale sans pressurisation : 3048 m v Température – Altitude jusqu’à 2438 m ThinkPad T60 Guide de maintenance et d’identification des incidents...
Page 79
Caractéristiques - Fonctionnement sans disque optique dans l’unité : 5 à 35 °C - Fonctionnement avec disque optique dans l’unité : 10 à 35 °C - A l’arrêt : 5 à 43 °C – Altitude supérieure à 2438 m - Température maximale d’exploitation dans une atmosphère non pressurisée : 31,3 °C Remarque : Lorsque la batterie est en charge, sa température doit être d’au moins 10 °C.
Page 80
Caractéristiques ThinkPad T60 Guide de maintenance et d’identification des incidents...
être utilisé. Tout autre élément fonctionnellement équivalent peut être utilisé, s’il n’enfreint aucun droit de Lenovo. Il est de la responsabilité de l’utilisateur d’évaluer et de vérifier lui-même les installations et applications réalisées avec des produits, logiciels ou services non expressément référencés par Lenovo.
Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations contenues dans ce document ont été...
à la terre. Vous pouvez vous procurer les câbles et connecteurs appropriés auprès des distributeurs Lenovo. Lenovo ne peut pas être tenue pour responsable du brouillage des réceptions radio ou télévision résultant de l’utilisation de câbles ou connecteurs inadaptés ou de modifications non autorisées apportées à...
89/336/CEE du Conseil concernant le rapprochement des législations des Etats membres relatives à la compatibilité électromagnétique. Lenovo décline toute responsabilité en cas de non-respect de cette directive résultant d’une modification non recommandée du produit, y compris l’ajout de cartes en option non Lenovo.
Service clientèle : Pour toute information concernant l’assistance et pour connaître les numéros de téléphone utiles lors de la première installation des logiciels, rendez-vous sur le site http://www.lenovo.com/think/support. Pour bénéficier d’une assistance technique supplémentaire et payante, reportez-vous au site http://www.lotus.com/passport.
Page 86
10 à 20 jours ouvrés après le passage de votre commande. – Aux Etats-Unis ou au Canada : Appelez le 800-690-3899. – Dans les pays d’Amérique latine : Via Internet : http://smartsuite.modusmedia.com ThinkPad T60 Guide de maintenance et d’identification des incidents...
Singapour 469000 Télécopie : +65 6448 5830 Pour obtenir des informations sur une commande : Smartsuiteapac@modusmedia.com Marques Les termes qui suivent sont des marques de Lenovo aux Etats-Unis et/ou dans certains autres pays : Lenovo ThinkPad PS/2 Rescue and Recovery...
Page 88
Intel est une marque d’Intel Corporation aux Etats-Unis et/ou dans certains autres pays. (Pour obtenir la liste complète des marques d’Intel, consultez le site Web www.intel.com/sites/corporate/tradmarx.htm) Les autres noms de sociétés, de produits et de services peuvent appartenir à des tiers. ThinkPad T60 Guide de maintenance et d’identification des incidents...
