Hydraulique

2018-03-16

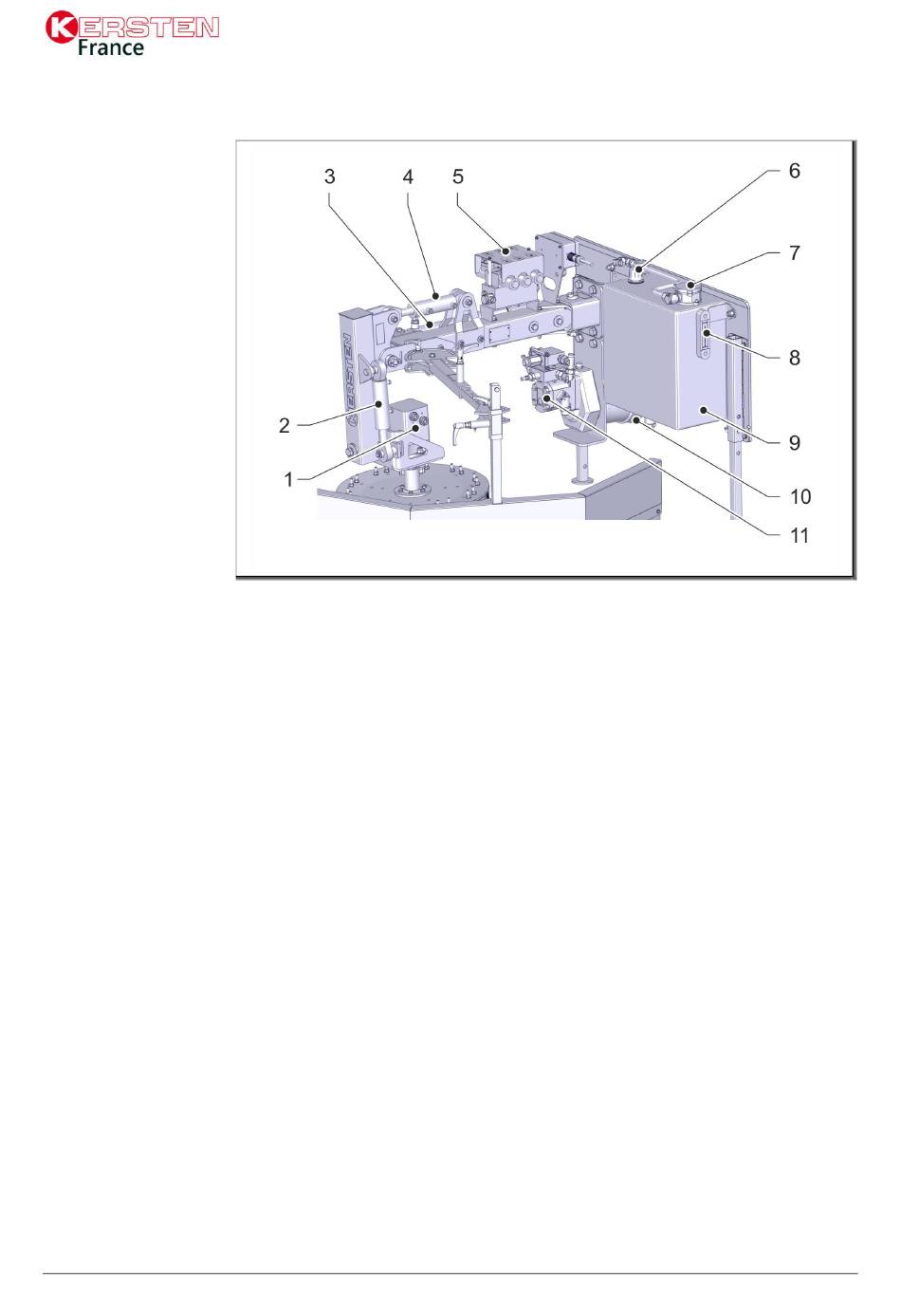

Fig. 5: Composants hydrauliques
1
Moteur hydraulique
2
Vérin
3
Vérin
4
Vérin
5
Electrovannes
6
Orifice de remplissage
7
Filtre à huile
8
Niveau d'huile avec thermomètre
9
Réservoir d'huile
10
Interface pour prise de force
11
Pompe hydraulique
La transmission à cardan du véhicule est reliée à la pompe hydraulique (11) via
une interface (10). Le cardan entraîne la pompe hydraulique (11). La pompe
hydraulique (11) assure la circulation de l'huile hydraulique. Le système est
alimenté en huile hydraulique via un réservoir d'huile (9). Le réservoir d'huile (9) est
rempli d'huile via un goulot de remplissage (6) et peut être contrôlé via un voyant
de niveau avec un thermomètre (8). Une unité de filtre (7) est montée au-dessus
du réservoir d'huile, qui filtre la saleté de l'huile.
La brosse de désherbage peut être ajustée et déplacée à l'aide de trois vérins
hydrauliques (2, 3 et 4). Les vérins hydrauliques sont commandés par une unité de
soupape (5). La tête de brosse est entraînée par un moteur hydraulique (1).
