Sommaire des Matières pour Resol EC1

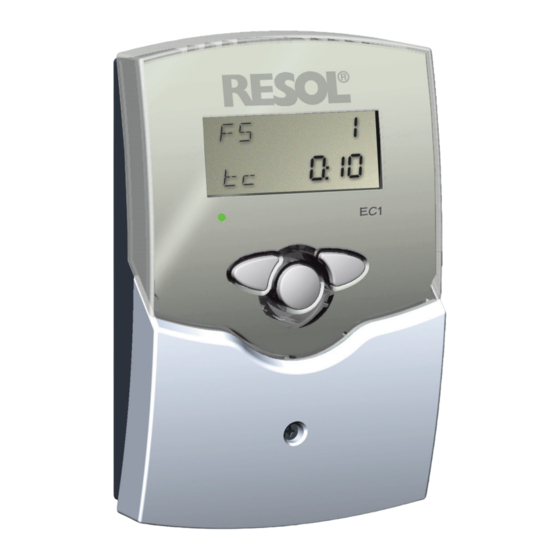

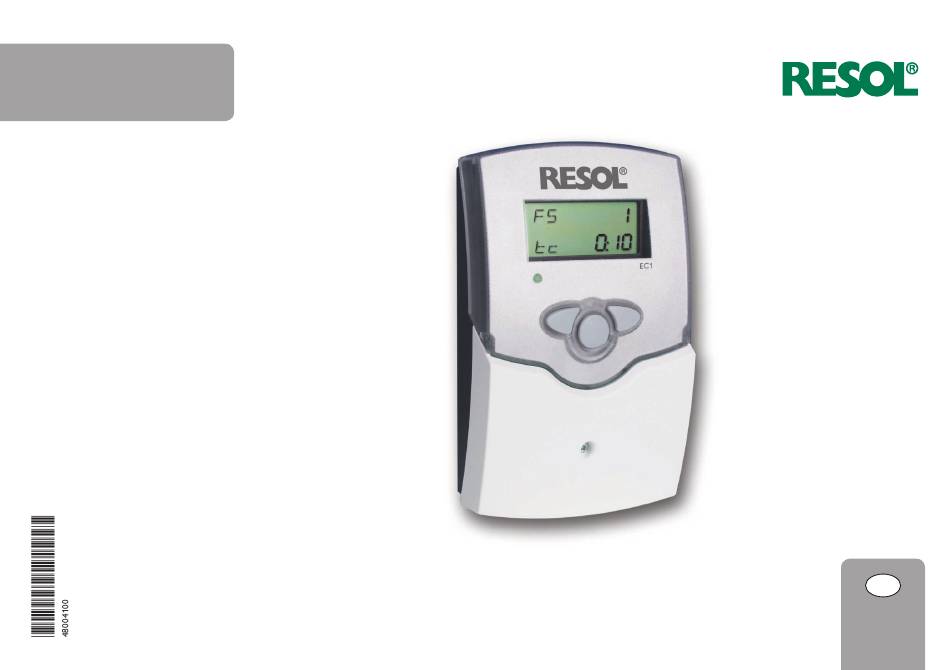

- Page 1 Notice de montage et mode d’emploi Régulateur variable pour systèmes de circulation Merci d'avoir acheté ce produit. Manuel Veuillez lire le présent mode d’emploi attentivement afin de pouvoir utiliser l’appareil de manière optimale. Veuillez conserver ce mode d’emploi. www.resol.fr...
-
Page 2: Recommandations De Sécurité
Recommandations de sécurité Groupe cible Veuillez lire attentivement les recommandations de sécurité suivantes afin d’éviter Ce manuel d‘instructions vise exclusivement les techniciens habilités. tout dommage aux personnes et aux biens. Toute opération électrotechnique doit être effectuée par un technicien en élec- trotechnique. -
Page 3: Table Des Matières
Sommaire Description de la fonction ..............4 Installation ................... 5 2.1 Montage ..........................5 2.2 Raccordement électrique ...................6 Contacteur de débit ................7 Commande et fonctionnement ............7 4.1 Touches de réglage .......................7 Mise en service ..................8 5.1 Paramètres de réglage et canaux d‘affichage............8 5.2 Phase (Ph)........................8 5.3 Temps de marche / Desinfection (Rc) ...............9 5.4 Temps d‘attente (Wc) ....................9... -
Page 4: Vue D'ensemble
Vue d’ensemble Description de la fonction • Régulateur variable pour systèmes de circulation • Commande de la pompe selon les besoins 220 ... 240 V~ oeillet de suspension Strömungsschalter 50-60 Hz Made in Germany IP 20 2.6" 1 (1) A (220 ... 240) V~ 66 mm N R1 N L 12 13 14... -
Page 5: Installation
Installation Montage AVERTISSEMENT ! Choc électrique ! Lorsque le boîtier est ouvert, des composants sous ten- sion sont accessibles ! Î Débranchez l'appareil du réseau électrique avant de l'ouvrir ! Note Des champs électromagnétiques trop élevés peuvent perturber le fonc- tionnement de l’appareil. -
Page 6: Raccordement Électrique
Raccordement électrique Le contacteur de débit (S1) doit être raccordé aux bornes suivantes sans tenir AVERTISSEMENT ! Choc électrique ! compte de la polarité: Lorsque le boîtier est ouvert, des composants sous ten- 1/2 = contacteur de débit sion sont accessibles ! Le raccordement au réseau s’effectue aux bornes suivantes: Î... -
Page 7: Contacteur De Débit
Contacteur de débit Commande et fonctionnement Le contacteur de débit FS07 / FS08 sert à détecter des débits; il est doté d’un Touches de réglage contact à lame souple se fermant après détection d’un débit supérieur à 1 litre / min. Caractéristiques techniques témoin lumineux de Boîtier : en laiton... -
Page 8: Mise En Service
Mise en service • MM = Mode Manual Mode manuel 0 = manuel OFF 1 = manuel ON 2 = mode automatique Î Branchez le régulateur sur le secteur. • Pg = Program Le régulateur met en marche une phase d’initialisation. Après cela, le régulateur Programme sera prêt à... -
Page 9: Temps De Marche / Desinfection (Rc)
Temps de marche / Desinfection (Rc) Delais d’enclenchement (Dc) Dc: delais (Delivery circulation) Rc: Temps de circulation (Runtime of circulation) Réglage d‘usine : 0 sec. Réglage d’usine : 2 Min. Affichage en minutes Gamme de réglage : 0 … 2 sec. Gamme de réglage : 0:01 …... -
Page 10: Valeur De Contrôle Contacteur De Débit (Fs)
Cherchez la cause du problème et Pour le changer, ouvrez le boîtier du rétablissez le courant. régulateur, retirez le fusible fondu et remplacez-le par le fusible de rechange (sachet d‘accessoires). Note Pour voir les réponses à des questions posées fréquemment (FAQ), consultez le site www.resol.fr. -
Page 12: Achevé D'imprimer
Toute utilisation en dehors de ces exemplaire. L’utilisation de données du manuel se fera à risque personnel. L’éditeur mêmes droits d’auteur requiert l’autorisation de la société RESOL – Elektronische exclut toute responsabilité pour données incorrectes, incomplètes ou erronées Regelungen GmbH.
