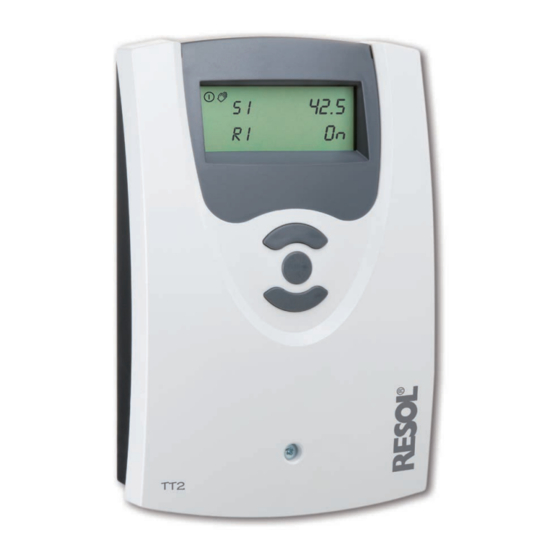

TT2
Régulateur thermostat avec programmateur
Manuel pour le
technicien habilité
Installation
Commande
Fonctions et options
Détection de pannes
Merci d'avoir acheté ce produit RESOL.
Veuillez lire le présent mode d'emploi attentivement afin de pouvoir utiliser l'appareil de manière optimale.
Veuillez conserver ce mode d'emploi.
fr
Manuel
www.resol.fr
Publicité
Table des Matières
Manuels Connexes pour Resol TT2
Sommaire des Matières pour Resol TT2
- Page 1 Manuel pour le technicien habilité Installation Commande Fonctions et options Détection de pannes Merci d'avoir acheté ce produit RESOL. Manuel Veuillez lire le présent mode d’emploi attentivement afin de pouvoir utiliser l’appareil de manière optimale. Veuillez conserver ce mode d’emploi. www.resol.fr...
- Page 2 Recommandations de sécurité Informations concernant l’appareil Veuillez lire attentivement les recommandations de sécurité suivantes afin d’éviter Utilisation conforme tout dommage aux personnes et aux biens. Le régulateur thermostat est conçu pour l’utilisation dans les systèmes solaires Risque de choc électrique : standards, thermosiphons et de chauffage avec chauffage d'appoint électrique (ré- •...
-
Page 3: Table Des Matières
Régulateur thermostat avec programmateur Mise hors service Débranchez l’appareil de l’alimentation électrique. Le régulateur thermostat TT2 est doté de deux relais haute puissance permettant la connexion d’une résistance électrique de maximum 3,6 kW (230 V~). Démontez l’appareil. Le chauffage d’appoint du réservoir est réglable en fonction du temps et de la tem- pérature. -
Page 4: Vue D'ensemble
Caractéristiques techniques Vue d'ensemble Entrées : 1 sonde de température Pt1000, 1 entrée pour RCTT • Branchement direct d'un appoint électrique jusqu'à 3,6 kW (230 V~) Sortie : 2 relais haute puissance pour résistance électrique • Chauffage d’appoint réglable en fonction du temps et de la tempéra- Capacité... -
Page 5: Installation
Installation Montage Pour fixer le régulateur au mur, effectuez les opérations suivantes : AVERTISSEMENT ! Choc électrique ! Lorsque le boîtier est ouvert, des composants sous tension sont accessibles ! Î Débranchez l'appareil du réseau électrique avant de l'ouvrir ! Note : Des champs électromagnétiques trop élevés peuvent perturber le fonc- tionnement du régulateur. -
Page 6: Raccordement Électrique
Raccordement électrique câbles peuvent être rallongés jusqu‘à 100 m (ou 0,75 mm² pour 50 m) à l‘aide d‘un câble bifiliaire courant (fil de sonnerie). Choc électrique ! AVERTISSEMENT ! Branchez la télécommande RCTT (accessoire) sur les bornes suivantes : Lorsque le boîtier est ouvert, des composants sous tension 3 = Entrée de commutation télécommande RCTT sont accessibles ! 4 = GND télécommande RCTT... -
Page 7: Commande Et Fonctionnement
Commande et fonctionnement Écran System-Monitoring Touches Avancer dans le menu / augmenter des valeurs (+) L'écran System-Monitoring est constitué de 2 éléments : l‘affichage de canaux et Choisir / mode de réglage / valider la barre de symboles. Affichage de canaux Reculer dans le menu / diminuer des valeurs (-) Commande... -
Page 8: Structure Du Menu
Structure du menu Affichage / Canaux de réglages Le menu se compose comme suit : Heure du régulateur Para- Canal Signification Affichage sur l'écran Paramètre Signification Gamme de réglage Réglage d’usine mètre Heure 00:00 … 23:59 Température de la sonde Canal d'affichage 1 1 / réservoir Etat relais / résistance électrique... -
Page 9: Fonction Thermostat
Fonction thermostat Pour réduire le temps d'activation du chauffage d'appoint, la température d'activa- Paramètre Signification Gamme de réglage Réglage d’usine tion T1 et celle de désactivation T2 sont couplées l'une à l'autre. Température d’activation 0 … 90°C 40°C Température de désactivation 5 …... -
Page 10: Programmateur
Programmateur Chauffage rapide Gamme de Réglage Le chauffage rapide permet le chauffage immédiat du réservoir, même en dehors Paramètre Signification réglage d’usine des plages horaires. Plage horaire 1 heure d'activation 00:00 … 23:45 07:00 Plage horaire 1 heure de désactivation 00:00 …... -
Page 11: Mode Manuel
Mode manuel Télécommande RCTT (accessoire) Paramètre Signification Gamme de réglage Réglage d’usine Mode manuel On, Auto, Off Auto Pour effectuer des opérations de contrôle ou de maintenance, réglez manuelle- ment le mode du relais. Sélectionnez pour cela le paramètre R1 qui vous permettra d'effectuer les opérations suivantes : Mode de réglage mode manuel OFF : Relais désactivé... - Page 12 Toute utilisation en dehors de ces exclue toute responsabilité pour données incorrectes, incomplètes ou erronées mêmes droits d’auteur requiert l’autorisation de la société RESOL – Elektronische ainsi que pour tout dommage en découlant.
