Manuel d'installation

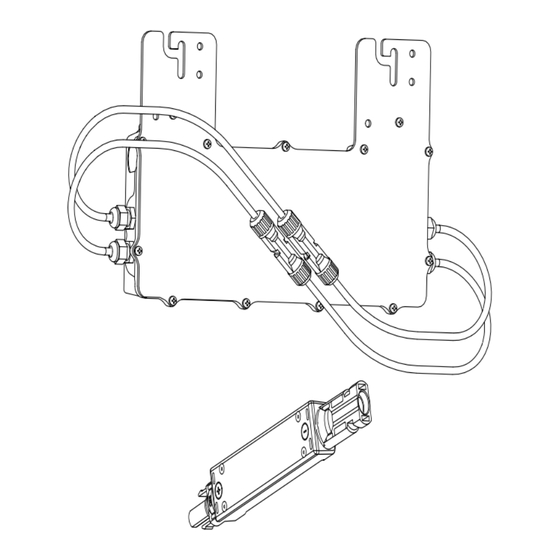

Generac PV Link™ et SnapRS™
Danger de mort. Ce produit ne doit pas être utilisé
dans une application critique de support de vie.
Le non-respect de cet avertissement peut entraîner
la mort ou des blessures graves.
Enregistrez votre produit Generac à :
https://pwrfleet.generac.com
http://www.generac.com/service-support/product-support-lookup
006087
AVERTISSEMENT
1-888-GENERAC
(888-436-3722)
010023
(000209b)
Publicité
Table des Matières
Manuels Connexes pour Generac 006087
Sommaire des Matières pour Generac 006087
- Page 1 Danger de mort. Ce produit ne doit pas être utilisé dans une application critique de support de vie. Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves. (000209b) Enregistrez votre produit Generac à : https://pwrfleet.generac.com 1-888-GENERAC (888-436-3722) For English, visit: http://www.generac.com/service-support/product-support-lookup...
- Page 2 Utiliser cette page pour consigner des données importantes sur le produit Generac Consigner l’information sur les dispositifs Utilisation et entretien : Un entretien et des PV Link™ SnapRS™ système soins appropriés du système de stockage d’énergie permettent minimiser ® PWRcell dans cette page.
-
Page 3: Table Des Matières
Table des matières Section 1 Introduction et Section 6 Instructions sécurité .......... 1 d’utilisation ........19 Introduction ........1 Interface utilisateur sur Règles de sécurité ......1 l’onduleur ........19 Risques généraux ......2 Mise en service du PV Link ...19 Mise en garde PVRSE ....2 Mise en service avec des dispositifs Risques électriques ...... - Page 4 Page laissée blanche intentionnellement.
-
Page 5: Section 1 Introduction Et Sécurité
SnapRS. Consulter les manuels d’installation personnel d’instructions d’utilisation spéciales et d’utilisation des autres éléments du dont le non-respect peut s’avérer dangereux. système Generac PWRcell s’il y a lieu. Respectez scrupuleusement ces instructions. L’information figurant dans ce manuel est La signification des différentes mentions exacte pour les articles produits au moment d’alerte est la suivante :... -
Page 6: Risques Généraux
Risques généraux • Le raccordement du système Generac DANGER PWRcell au réseau électrique ne doit se faire qu’après avoir reçu l’autorisation Démarrage automatique. Couper l’alimentation secteur et préalable de la compagnie d’électricité. mettre l’appareil hors service avant de travailler dessus. -
Page 7: Risques Électriques
Risques électriques DANGER Décharge électrique. Le contact de l’eau avec une source d’alimentation, s’il n’est pas évité, entraînera la mort ou des blessures graves. (000104) DANGER Décharge électrique. En cas d’accident électrique, COUPEZ immédiatement l’alimentation. Utilisez des outils non conducteurs pour libérer la victime du conducteur sous tension. - Page 8 Page laissée blanche intentionnellement. Manuel d’installation du PV Link et du SnapRS...
-
Page 9: Section 2 Généralités
Section 2 Généralités Caractéristiques du PV Link Description Unité S2502 Puissance nominale 2 500 (en continu) Rendement maximal Tension d’entrée MPPT V c.c. 60 à 360 Tension d’entrée à la puissance V c.c. 200 à 360 nominale Tension d’entrée maximale V c.c. -
Page 10: Information Importante Sur Les Produits
élève la tension d’entrée photovoltaïque PV et la fournit au REbus™, 380 V c.c. régulé Generac. Le PV Link assure la gestion de puissance mode statisme (droop), permettant à plusieurs optimiseurs d’être 010021 raccordés en parallèle à un bus commun. Sa Figure 2-1. -
Page 11: Information Concernant Le Gfdi
Information concernant le GFDI Emplacement des composants L’interrupteur-détecteur de défaut à la terre Emplacement des éléments du (GFDI) du PV Link est conçu pour se déclencher à 240 mA (± 40 mA) de courant à PV Link la terre sous la tension c.c. photovoltaïque. Les défauts à... - Page 12 Page laissée blanche intentionnellement. Manuel d’installation du PV Link et du SnapRS...
-
Page 13: Section 3 Conception De L'installation
être raccordés à un PV Link. Pour plus de détails sur la taille des panneaux solaires, visiter www.generac.com. REMARQUE : Il est possible d’utiliser moins 013762 de modules PV à condition que la tension d’entrée MPPT minimale soit satisfaite. - Page 14 Page laissée blanche intentionnellement. Manuel d’installation du PV Link et du SnapRS...
-
Page 15: Section 4 Guide De Conformité Pvrss
Voir les instructions dans le STOP. manuel d’installation et d’utilisation de la batterie Generac PWRcell. Un actionneur – Un dispositif de déclenchement du externe devra être fourni par l’installateur. PVRSS monté à l’extérieur devra L’installateur doit prévoir une signalétique... - Page 16 3. Installer Link. Pour plus d’information, voir Instructions d’installation. REMARQUE : Lors du déclenchement d’un arrêt rapide, le PV Link et le SnapRS satisferont ou dépasseront les exigences du NEC et contrôleront la tension avec un temps de réponse de moins de 10 secondes. La tension au sein du panneau photovoltaïque est maintenue à...
-
Page 17: Section 5 Montage Et Raccordement
Section 5 Montage et raccordement Instructions d’installation Pose sur des structures métalliques ou mises à la terre AVERTISSEMENT Voir Figure 5-2. Si le PV Link est attaché à la Surfaces chaudes. Installer le PV Link à un emplacement structure de support sous un panneau permettant d’éviter tout contact accidentel. -
Page 18: Raccordement À L'onduleur
Pose structures 4. Utiliser obligatoirement une visserie de mise à la masse homologuée. métalliques ou non mises à la terre 5. Choisir un conducteur de mise à la masse • Utiliser deux vis adaptées pour la structure. de calibre conforme aux prescriptions du •... -
Page 19: Raccordement Des Modules Photovoltaïques
à jour. Generac conseille vivement de REMARQUE : Voir Figure 5-6. Tous les fournir une connexion Internet à haut débit à modules PV ne peuvent pas être raccordés en tous les systèmes PWRcell. - Page 20 Les dispositifs SnapRS ne doivent pas être • Voir Figure 5-6. Les modules haute tension peuvent être configurés en raccordant les installés dans endroits où sous-chaînes en parallèle à l’entrée du PV circulation d’air réduite, faisant Link. obstacle refroidissement convection : REMARQUE : Installer les SnapRS avant Les dispositifs SnapRS conviennent à...
- Page 21 011990 Figure 5-5. Sous-chaîne PV unique avec dispositifs SnapRS Onduleur PWRcell Entrée de sous-chaîne PV - Câble porteur REbus Entrée de sous-chaîne PV + Sortie REbus - SnapRS Sortie REbus + Module photovoltaïque REMARQUE : Voir Figure 5-6. Si deux sous-chaînes série plus petites sont raccordées en parallèle dans le cas de modules PV de haute tension, chaque sous-chaîne en série doit avoir le même nombre et même type de modules PV et il doit y avoir un SnapRS pour chaque module du panneau.
- Page 22 Page laissée blanche intentionnellement. Manuel d’installation du PV Link et du SnapRS...
-
Page 23: Section 6 Instructions D'utilisation
REbus est sous tension. Pour plus sont raccordées avec la bonne polarité d’information, voir le Manuel d’installation et à chaque PV Link. d’utilisation l’onduleur Generac – Vérifier que chaque PV Link comporte PWRcell. un raccordement de masse de faible Voir Figure 6-1. - Page 24 5. Voir Figure 6-4. En cas d’installation de sous-chaînes série en parallèle pour des modules de haute tension, sélectionner PLM Channel: Mod. Settings et affecter le paramètre Vin Startup: 135.0V String Count (nombre de chaînes) de la valeur 2. String Count: Enable PVRSS: PV Link S2502 Menu...
-
Page 25: Désactivation Du Pv Link
Table 6-1. Paramètres du PV Link Paramètre Plage Valeur par Description défaut Canal de communications REbus. Tous les dispositifs PLM Channel 1 à 12 d’un système doivent utiliser le même canal (sauf le (Canal PLM) REbus Beacon). Tension d’entrée minimale fournie par la sous-chaîne PV Vin Startup 60 à... -
Page 26: Autocontrôle Du Pvrss
Autocontrôle du PVRSS Après la mise en service, il est possible de vérifier fonctionnement configuration du système PVRSS à tout moment exécutant manuellement séquence d’autocontrôle de PVRSS du PV Link. Pour exécuter la séquence d’autocontrôle du PVRSS : 1. Sur le tableau de commande de l’onduleur PWRcell, utiliser les touches fléchées gauche et droite pour faire défiler jusqu’au PV Link souhaité. -
Page 27: Section 7 Entretien
L’optimiseur est scellé à l’usine et ne contient aucune pièce du tableau de commande de l’onduleur réparable sur le terrain. L’ouverture de l’optimiseur peut Generac PWRcell, s’adresser à un IASD ou provoquer des dommages matériels. (000655a) au Service après-vente Generac au 1-888-... - Page 28 Page laissée blanche intentionnellement. Manuel d’installation du PV Link et SnapRS...
-
Page 29: Section 8 Dépannage
436-3722 (1-888-GENERAC) ou visiter www.generac.com pour tout besoin d’assistance. Si la défaillance persiste, s’adresser à un IASD ou au Service après-vente Generac au 1-888-436- 3722 (1-888-GENERAC) ou visiter www.generac.com pour tout besoin d’assistance. Manuel d’installation du PV Link et du SnapRS... - Page 30 Bilan de santé des SnapRS Il n’existe aucun essai de fonctionnement des dispositifs SnapRS pouvant être effectué sur le ter- rain. Toutefois, certains contrôles simples au multimètre numérique (DMM) peuvent permettre de confirmer l’état général d’un SnapRS. Rouge DMM sur SnapRS +, noir DMM sur SnapRS – Mesure de résistance ~ 300 kΩ...
- Page 32 Réf. DMAN00015 Rév. D 18/02/2022 ©2022 Generac Power Systems, Inc. Tous droits réservés Les spécifications sont sujettes à modification sans Generac Power Systems, Inc. préavis. Aucune forme de reproduction n’est S45 W29290 Hwy. 59 autorisée sans le consentement écrit préalable de Waukesha, WI 53189 Generac Power Systems.
