Sommaire des Matières pour Lenovo ThinkSystem SR250 V2
Page 1
ThinkSystem SR250 V2 Guide de configuration Types de machine : 7D7Q et 7D7R...
Page 2
Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des conditions générales de la garantie Lenovo associée à votre serveur, disponibles à l’adresse : http://datacentersupport.lenovo.com/warrantylookup Deuxième édition (Avril 2022)
Chapitre 5. Configuration système . . 81 Chapitre 4. Configuration matérielle Définition de la connexion réseau pour Lenovo du serveur ....51 XClarity Controller ....
Page 4
Mise à jour de la balise d’actif ..Index ....103 ThinkSystem SR250 V2 Guide de configuration...
62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 7
• Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
Page 8
ThinkSystem SR250 V2 Guide de configuration...

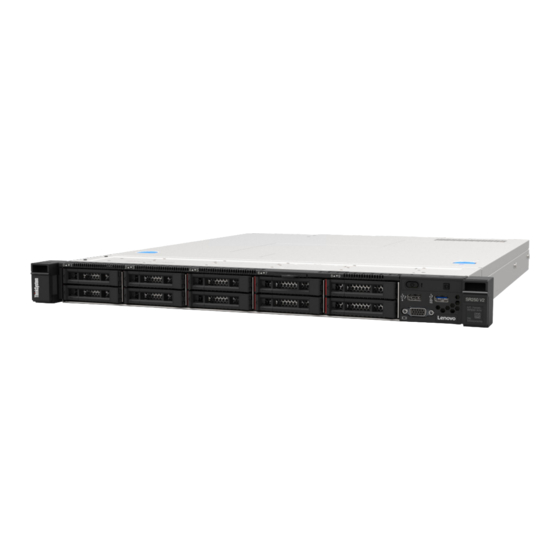

Chapitre 1. Introduction Le serveur ThinkSystem SR250 V2 (Types 7D7Q and 7D7R) est un serveur rack 1U conçu pour le traitement de gros volumes de transactions réseau. Équipé d'un processeur à cœur unique ultra-performant, il convient parfaitement aux environnements réseau qui demandent des microprocesseurs extrêmement performants, une architecture d'E-S souple et une grande facilité...
Page 10
Pour plus d'informations sur les configurations du module TPM, voir « Activation de TPM/TCM » dans le Guide de maintenance. Remarque : Pour les clients résidant en Chine continentale, une carte TPM 2.0 certifiée Lenovo ou un module TPM peut être préinstallée.
Response. Vous pouvez scanner ce code via un lecteur de code QR ou le scanner avec un périphérique mobile afin d'accéder rapidement au site Web d'informations de maintenance Lenovo. Ce site fournit des informations supplémentaires sur les vidéos de remplacement et d'installation de composants et du support pour les codes d'erreur du serveur.
Page 12
été défini sur le mode logiciel RAID dans les paramètres UEFI, indépendamment du fait que les disques sont configurés sous forme de grappe ou en tant que disques distincts, les unités 6 et 7 ne peuvent pas être utilisées pour installer le système d’exploitation Windows. ThinkSystem SR250 V2 Guide de configuration...
Page 13
Tableau 1. Spécifications du serveur (suite) Spécification Description Unité M.2 (Une prise en Prise en charge de jusqu’à deux unités SATA M.2 aux formats d’unité suivants : charge est prévue pour le • 42 mm (2242) quatrième trimestre de 2022) •...
Page 14
Tableau 1. Spécifications du serveur (suite) Spécification Description Fonctions intégrées • Lenovo XClarity Controller, qui propose les fonctions de contrôle de processeur de service, de contrôleur vidéo, et de clavier distant, vidéo, souris et fonctionnalités d'unité distantes. • Diagnostics light path •...
Page 15
Tableau 1. Spécifications du serveur (suite) Spécification Description Système d'exploitation Systèmes d’exploitation pris en charge et certifiés : • Microsoft Windows Server • VMware ESXi • Red Hat Enterprise Linux • SUSE Linux Enterprise Server Références : • Liste complète des systèmes d'exploitation disponibles : https://lenovopress.com/ osig •...
100-127 Vca /200-240 Vca, 5,8/2,9 A Environnement Le ThinkSystem SR250 V2 est conforme aux spécifications de la classe A2 ASHRAE. Les performances du système peuvent être affectées lorsque la température de fonctionnement ne respecte pas la spécification ASHRAE A2 ou en cas de défaillance d'un ventilateur.
œuvre des pratiques permettant de maintenir des niveaux de particules et de gaz conformes aux réglementations sanitaires et de sécurité. Si Lenovo détermine que les niveaux de particules ou de gaz de votre environnement ont provoqué l'endommagement de l'unité, Lenovo peut, sous certaines conditions, mettre à...
Page 18
Interface • OneCLI : application CLI Boîte à outils Lenovo XClarity Essentials • Bootable Media Creator : application CLI, application GUI • UpdateXpress : application GUI Utilisation et téléchargements http://sysmgt.lenovofiles.com/help/topic/xclarity_essentials/overview.html ThinkSystem SR250 V2 Guide de configuration...
Page 19
Manager https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html Important : Lenovo XClarity Provisioning Manager (LXPM) la version prise en charge varie en fonction du produit. Toutes les versions de Lenovo XClarity Provisioning Manager sont appelées Lenovo XClarity Provisioning Manager et LXPM dans le présent document, sauf indication contraire. Pour voir la version LXPM prise en charge par votre serveur, rendez-vous sur https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/...
Page 20
Lenovo Capacity Planner √ Remarques : 1. La plupart des options peuvent être mises à jour via les outils Lenovo. Cependant, certaines options, telles que le microprogramme GPU ou le microprogramme Omni-Path, nécessitent l’utilisation d’outils de fournisseur. 2. Les paramètres UEFI du serveur pour la mémoire ROM en option doivent être définis sur Automatique ou UEFI afin de mettre à...
Utilisez les informations de cette section pour en savoir plus sur les composants associés à votre serveur. Identification de votre serveur Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, les informations telles que le type de machine, le modèle et le numéro de série permettent aux techniciens du support d'identifier votre serveur et de vous apporter un service plus rapide.
à l'installation de composants et des vidéos de remplacement, ainsi que des codes d'erreur nécessaires au support. Figure 4. Code QR SR250 V2 Vue avant La vue avant du serveur varie selon le modèle. ThinkSystem SR250 V2 Guide de configuration...
Page 23
Vue avant du serveur Figure 5. Vue avant du modèle de quatre unités 3,5 pouces à remplacement simple Connecteur VGA (en option) Panneau opérateur avant Connecteur USB 2.0 avec gestion de Lenovo XClarity Quatre baies d’unités à remplacement standard Controller 3,5 pouces (0-3) Connecteur USB 3.2 Gen 1...
Figure 8. Vue avant du modèle à huit unités 2,5 pouces remplaçables à chaud Connecteur USB 2.0 avec gestion de Lenovo XClarity Connecteur VGA (en option) Controller Connecteur USB 3.2 Gen 1 Huit baies d'unité 2,5 pouces remplaçables à chaud (0- Panneau opérateur avant...
Page 25
Il sert également de bouton de détection de présence. Vous pouvez utiliser Lenovo XClarity Administrator pour allumer ce voyant à distance. Si le connecteur USB du XClarity Controller est défini pour la fonction USB 2.0 et pour la fonction de gestion du XClarity Controller à...
Connecteur d'alimentation 1 et 2 : raccordez le cordon d'alimentation à ce composant. Connecteurs USB 3.2 Gen 2 : utilisés pour connecter un périphérique qui requiert une connexion USB 3.2, par exemple un clavier, une souris ou une clé USB. ThinkSystem SR250 V2 Guide de configuration...
Paramètres réseau du port d’interface réseau : Partagé. Ensuite, cliquez sur Carte d’interface réseau partagée sur et sélectionnez Port intégré 1. Connecteur réseau dédié Lenovo XClarity Controller (XCC) : permet de relier un câble Ethernet pour gérer le système à l'aide de Lenovo XClarity Controller.
Figure 14. Voyants de la carte mère Tableau 6. Voyants de la carte mère Voyant d'identification arrière (bleu) Voyant d’erreur système (orange) Connecteurs de la carte mère La figure suivante présente les connecteurs de la carte mère : ThinkSystem SR250 V2 Guide de configuration...
Page 29
Connecteur Ethernet 2 Connecteur SATA 0-3 Connecteur Ethernet 1 (partagé avec le port réseau Connecteur de ventilateur 3 XCC) Port de gestion Lenovo XClarity Controller (XCC) Connecteur SGPIO1 Connecteur de port série et VGA Connecteur SATA 5 Connecteur VGA avant Connecteur SATA 4 Connecteur d’alimentation du processeur...
Remarque : Si un autocollant de protection transparent est présent sur le dessus des blocs de commutateurs, vous devez le retirer pour accéder aux commutateurs. Figure 16. Cavaliers et boutons de la carte mère Le tableau suivant décrit les cavaliers et les boutons de la carte mère. ThinkSystem SR250 V2 Guide de configuration...
• Broches 2 et 3 : Annule l'autorisation à la mise sous tension. Mise à jour forcée du cavalier XCC • Broches 1 et 2 : Normal (par défaut). • Broches 2 et 3 : Forcer le Lenovo XClarity Controller à mettre à jour vers la dernière version. Cavalier d'effacement CMOS •...
Page 32
Plaque arrière, trois unités à remplacement standard 3,5 pouces et une unité NVMe (se connecte aux connecteurs intégrés) Figure 20. Plaque arrière, trois unités à remplacement standard 3,5 pouces et une unité NVMe (se connecte aux connecteurs intégrés) ThinkSystem SR250 V2 Guide de configuration...
Fond de panier, quatre unités de 3,5 pouces remplaçables à chaud Figure 21. Fond de panier, quatre unités de 3,5 pouces remplaçables à chaud Fond de panier, huit unités remplaçables à chaud 2,5 pouces Figure 22. Fond de panier, huit unités remplaçables à chaud 2,5 pouces Fond de panier, dix unités remplaçables à...
3,5 pouces » à la page 31 http://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sr250/7Y51/parts Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement de l'illustration. Les pièces répertoriées dans le tableau suivant sont identifiées comme une des suivantes : ThinkSystem SR250 V2 Guide de configuration...
Page 35
• Unité remplaçable par l'utilisateur (CRU) de niveau 1 : La réinstallation des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l'utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d'installation vous seront facturés.
Page 36
Modèle d'unité de 2,5 pouces Figure 26. Composants de serveur : modèle d'unité 2,5 pouces ThinkSystem SR250 V2 Guide de configuration...
Page 37
26 « Composants de serveur : modèle d'unité 2,5 pouces » à la page 28 http://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sr250/7Y51/parts Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces. Carter supérieur √...
Page 38
(FRU) structurel- Module de mémoire √ Processeur √ Dissipateur thermique √ Fond de panier, huit unités remplaçables à chaud √ 2,5 pouces Fond de panier, dix unités remplaçables à chaud √ 2,5 pouces ThinkSystem SR250 V2 Guide de configuration...
Page 40
27 « Composants de serveur : modèle d'unité 3,5 pouces » à la page 31 http://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sr250/7Y51/parts Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces. Carter supérieur √...
Page 41
Tableau 12. Liste des pièces - modèle d'unité 3,5 pouces (suite) Index Description CRU de CRU de Unité Pièces niveau 1 niveau 2 remplaça- consom- ble sur site mables et (FRU) structurel- Module d'alimentation flash √ Unité M.2 (Une prise en charge est prévue pour le √...
Assurez-vous que le cordon d'alimentation est conforme aux normes de sécurité en vigueur dans le pays où l'unité sera installée. • Les cordons d'alimentation autorisés dans une région ou un pays particulier ne sont généralement disponibles que dans cette région ou dans ce pays. ThinkSystem SR250 V2 Guide de configuration...
Page 44
Modèle 3,5 pouces Figure 28. Cheminement des câbles du panneau opérateur avant pour le modèle 3,5 pouces ThinkSystem SR250 V2 Guide de configuration...
Modèle 2,5 pouces Figure 29. Cheminement des câbles du panneau opérateur avant pour le modèle 2,5 pouces Connecteur VGA avant Connecteur du panneau frontal Embase USB avant 3.0/2.0 (support DCI) Cheminement des câbles de ventilateur Cette section décrit le cheminement et les connecteurs internes des câbles du ventilateur. Remarques : ↔...
↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ... • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles et aux clips de fixation. ThinkSystem SR250 V2 Guide de configuration...
Figure 31. Cheminement des câbles de l’unité d’alimentation fixe Connecteur d’alimentation système Connecteur d'alimentation du processeur Cheminement de câble de l’unité d’alimentation remplaçable à chaud Cette section décrit le cheminement et les connecteurs internes des unités du bloc d’alimentation remplaçable à chaud. Remarques : ↔...
↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ... • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles et aux clips de fixation. ThinkSystem SR250 V2 Guide de configuration...
Figure 33. Cheminement du module d’alimentation flash Module d'alimentation flash Cheminement des câbles de fond de panier et de plaque arrière Utilisez les informations figurant dans cette section pour acheminer les câbles vers les plaques arrière et les fonds de panier. Cheminement des câbles du modèle à...
Page 50
Quatre unités SATA (logiciel RAID) Figure 34. Quatre unités SATA (logiciel RAID) Vers Plaque arrière : cordon d’alimentation Carte mère : connecteur d’alimentation du fond panier Plaque arrière : câble SATA Carte mère : connecteur SATA 0-3 ThinkSystem SR250 V2 Guide de configuration...
Page 51
Trois unités SATA et une unité NVMe (logiciel RAID) Figure 35. Trois unités SATA et une unité NVMe (logiciel RAID) Vers Plaque arrière : cordon d’alimentation Carte mère : connecteur d’alimentation du fond panier Plaque arrière : câble SATA Carte mère : connecteur SATA 0-3 Plaque arrière : câble NVMe Carte mère : connecteur MCIO x4 pour NVMe Chapitre 3...
↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ... • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles et aux clips de fixation. ThinkSystem SR250 V2 Guide de configuration...
Page 53
Quatre unités SATA/SAS (logiciel RAID) Figure 37. Quatre unités SATA/SAS (logiciel RAID) Vers Fond de panier : connecteur d’alimentation Carte mère : connecteur d’alimentation du fond panier Fond de panier : connecteur d’interface SATA Carte mère : connecteur SATA 0-3 Chapitre 3 Cheminement interne des câbles...
↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ... • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles et aux clips de fixation. ThinkSystem SR250 V2 Guide de configuration...
Page 55
Huit unités SATA/SAS (logiciel RAID) Figure 39. Huit unités SATA/SAS (logiciel RAID) Vers Fond de panier : connecteur d’alimentation Carte mère : connecteur d’alimentation du fond panier Fond de panier : connecteur d’interface SATA 1 Carte mère : connecteur SATA 0-3 Fond de panier : connecteur d’interface SATA 2 Carte mère : connecteur SATA 4/5/6/7 (interface)
↔ ↔ ↔ ↔ • Connexions entre les connecteurs : , ... • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles et aux clips de fixation. ThinkSystem SR250 V2 Guide de configuration...
Page 57
Dix unités SATA/SAS avec une unité 16i (matériel RAID/HBA) Vers Fond de panier : connecteur d’alimentation Carte mère : connecteur d’alimentation du fond panier Fond de panier : connecteur d’interface SATA 1 16i : C0 Fond de panier : connecteur d’interface SATA 2 16i : C1 Fond de panier : connecteur d’interface SATA 3 16i : C2...
Page 58
8i : C0 Fond de panier : connecteur d’interface SATA 2 8i : C1 Fond de panier : connecteur d’interface SATA 3 8i : C0 Figure 42. Dix unités SATA/SAS avec deux unités 8i (matériel RAID/HBA) ThinkSystem SR250 V2 Guide de configuration...
« Validation de la configuration du serveur » à la page 3. Configurez le système. a. Connectez Lenovo XClarity Controller au réseau de gestion. Voir « Définition de la connexion réseau pour Lenovo XClarity Controller » à la page b. Mettez à jour le microprogramme pour le serveur, si nécessaire. Pour plus d'informations, voir «...
Vous serez ainsi en mesure de résoudre les incidents connus et d'optimiser les performances de votre serveur. Accédez à pour télécharger les mises à jour de ThinkSystem SR250 V2 Pilotes et logiciels microprogramme pour votre serveur. Important : Certaines solutions de cluster nécessitent des niveaux de code spécifiques ou des mises à...
• Sauvegardez toutes les données importantes avant de manipuler les unités de disque. • Ayez à disposition un petit tournevis à lame plate, un petit tournevis cruciforme et un tournevis Torx T8. • Pour voir les voyants d'erreur sur la carte mère et les composants internes, laissez le serveur sous tension.
• Lorsque vous manipulez le dispositif, tenez-le avec précaution par ses bords ou son cadre. • Ne touchez pas les joints de soudure, les broches ou les circuits à découvert. • Tenez le dispositif hors de portée d’autrui pour éviter un possible endommagement. ThinkSystem SR250 V2 Guide de configuration...
: Figure 43. Les emplacements du module de mémoire sur la carte mère Pour obtenir une liste des options de modules de mémoire prises en charge, voir : https://static.lenovo.com/ us/en/serverproven/index.shtml Type de modules de mémoire pris en charge Ce serveur prend en charge le type de modules de mémoire suivants :...
– « Conseils d'installation » à la page 52 • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir « Mise hors tension du serveur » à la page •...
Etape 1. Attrapez l'assemblage de cartes mezzanines PCIe par ses bords et retirez-la du serveur avec précaution. Remarques : 1. Il se peut que la figure suivante ne corresponde pas exactement à votre configuration matérielle. ThinkSystem SR250 V2 Guide de configuration...
2. Soulevez avec précaution l’assemblage de cartes mezzanines PCIe vers le haut. Éviter d'incliner l’assemblage de cartes mezzanines PCIe selon un grand angle, car cela risque d'endommager le connecteur. Figure 46. Retrait de l'assemblage de cartes mezzanines PCIe Installation d'un adaptateur PCIe (carte mezzanine) Les informations suivantes vous indiquent comment installer un adaptateur PCIe dans la carte mezzanine.
« Conseils d'installation » à la page 52 • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique. Remarques : ThinkSystem SR250 V2 Guide de configuration...
• Repérez le connecteur de l’emplacement PCIe 3.0 x8. Voir « Connecteurs de la carte mère » à la page • Le connecteur d’emplacement 3 PCIe 3.0 x8 est réservé à un adaptateur RAID ou à un adaptateur d’amorçage M.2. Selon votre configuration, vous pouvez également installer un adaptateur RAID ou un adaptateur d’amorçage M.2 dans l’assemblage de cartes mezzanines PCIe.
« Mise hors tension du serveur » à la page • Si le serveur est installé dans une armoire, retirez le serveur dans l'armoire. • Pour éviter tout danger, lisez et respectez les informations de sécurité suivantes. S002 ThinkSystem SR250 V2 Guide de configuration...
Page 73
S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant.
élevée. Visionner la procédure Une vidéo de cette procédure est disponible sur YouTube : https://www.youtube.com/playlist?list= PLYV5R7hVcs-BPZOAqQMD37KjuxaVHVBkH ThinkSystem SR250 V2 Guide de configuration...
Page 75
Procédure Etape 1. Repérez l’emplacement du module de mémoire sur la carte mère. Remarque : Assurez-vous d'observer les règles et la séquence d'installation dans « Règles et ordre d'installation d'un module de mémoire » à la page Emplacements de module de mémoire Figure 51.
Page 76
Etape 3. Installez le module de mémoire. Figure 53. Installation du module de mémoire Vérifiez qu’ils sont en position ouverte. Alignez les broches du module de mémoire avec le connecteur. ThinkSystem SR250 V2 Guide de configuration...
Appuyez fermement sur les deux extrémités du module de mémoire pour l’insérer dans le connecteur jusqu’à ce que les pattes de retenue s’enclenchent en position fermée. Installation du fond de panier 2,5 pouces Les informations suivantes vous indiquent comment installer le fond de panier 2,5 pouces. À...
• Lisez la ou les sections ci-après pour vous assurer de travailler sans danger. – « Conseils d'installation » à la page 52 • Selon la configuration, il est possible que votre plaque arrière diffère légèrement de l'illustration suivante. Visionner la procédure ThinkSystem SR250 V2 Guide de configuration...
Une vidéo de cette procédure est disponible sur YouTube : https://www.youtube.com/playlist?list= PLYV5R7hVcs-BPZOAqQMD37KjuxaVHVBkH Procédure Etape 1. Installation de la plaque arrière. Insérez la plaque arrière dans le châssis à l’oblique. Vérifiez que les broches sont placées contre la plaque arrière, à l’arrière. Faites pivoter la plaque arrière vers l’avant du serveur.
– « Conseils d'installation » à la page 52 • Vérifiez que les câbles, les adaptateurs et autres composants sont correctement installés et que vous n'avez pas oublié d'outils ou de pièces dans le serveur. • Vérifiez que tous les câbles internes sont correctement acheminés. Pour plus d'informations, voir Chapitre 3 «...
Page 82
PLYV5R7hVcs-BPZOAqQMD37KjuxaVHVBkH Procédure Etape 1. Retirez l'obturateur du bloc d'alimentation, si nécessaire. Etape 2. Aligner le bloc d’alimentation avec la baie ; ensuite, faites glisser le bloc d’alimentation dans la baie jusqu’à ce qu’il s’enclenche. ThinkSystem SR250 V2 Guide de configuration...
• Les unités d'une grappe RAID doivent être de même type, même taille et même capacité. • Pour obtenir une liste exhaustive des périphériques en option pris en charge par le serveur, consultez le site https://static.lenovo.com/us/en/serverproven/index.shtml Chapitre 4 Configuration matérielle du serveur...
Voir « Installation d'une unité à remplacement standard » à la page Installation d'une unité à remplacement standard Les informations suivantes vous permettent d'installer une unité à remplacement standard. ThinkSystem SR250 V2 Guide de configuration...
Page 85
• Les unités d'une grappe RAID doivent être de même type, même taille et même capacité. • Pour obtenir une liste exhaustive des périphériques en option pris en charge par le serveur, consultez le site https://static.lenovo.com/us/en/serverproven/index.shtml Visionner la procédure Une vidéo de cette procédure est disponible sur YouTube : https://www.youtube.com/playlist?list=...
Une vidéo de cette procédure est disponible sur YouTube : https://www.youtube.com/playlist?list= PLYV5R7hVcs-BPZOAqQMD37KjuxaVHVBkH Procédure Etape 1. Si la baie d'unité possède un obturateur d'unité, retirez-le. Etape 2. Installez l'unité remplaçable à chaud. Figure 63. Installation d'une unité remplaçable à chaud 2,5 pouces ThinkSystem SR250 V2 Guide de configuration...
• Vous pouvez appuyer sur le bouton de mise sous tension. • Le serveur peut redémarrer automatiquement après une interruption d'alimentation. • Le serveur peut répondre aux demandes de mise sous tension distantes adressées au Lenovo XClarity Controller. Pour plus d’informations sur la mise hors tension du serveur, voir «...
Une fois le serveur sous tension, vérifiez que les voyants sont allumés et qu'ils sont verts. Mise hors tension du serveur Le serveur reste en état de veille lorsqu’il est connecté à une source d’alimentation, ce qui permet au Lenovo XClarity Controller de répondre aux demandes distantes de mise sous tension. Pour couper l'alimentation du serveur (voyant d'état d'alimentation éteint), vous devez déconnecter tous les câbles d'alimentation.
Pour pouvoir accéder à Lenovo XClarity Controller via votre réseau, vous devez d’abord spécifier comment Lenovo XClarity Controller doit se connecter au réseau. Selon la façon dont la connexion réseau est mise en place, vous devrez peut-être indiquer également une adresse IP statique.
• Mise à jour hors bande. L’installation ou mise à jour est effectuée par le Lenovo XClarity Controller qui collecte la mise à jour puis la dirige vers le sous-système ou le périphérique cible. Les mises à jour hors bande n'ont pas de dépendance sur un système d'exploitation qui s'exécute sur l'unité...
Page 91
également disponibles. Outils de mise à jour du microprogramme Consultez le tableau suivant pour déterminer le meilleur outil Lenovo à utiliser pour l'installation et la configuration du microprogramme : Outil Méthodes...
Page 92
– Si vous mettez à jour le microprogramme à l’aide de Lenovo XClarity Controller, vérifiez que vous avez téléchargé et installé les pilotes de périphérique les plus récents pour le système d’exploitation exécuté sur le serveur.
Page 93
Lenovo XClarity Essentials OneCLI est un ensemble d'applications de ligne de commande qui peuvent être utilisées pour gérer les serveurs Lenovo. Son application de mise à jour permet de mettre à jouer le microprogramme et les pilotes de périphérique de vos serveurs. La mise à jour peut être effectuée dans le système d'exploitation hôte du serveur (en bande) ou à...
Important : Ne configurez pas les mémoires mortes en option afin qu’elles soient définies sur Hérité, sauf si le support de Lenovo vous le demande. Ce paramètre empêche le chargement des pilotes UEFI pour les dispositifs d'emplacement, ce qui peut avoir des conséquences négatives pour les logiciels Lenovo, par exemple Lenovo XClarity Administrator et Lenovo XClarity Essentials OneCLI, et pour Lenovo XClarity Controller.
Des détails spécifiques sur la mise à jour du microprogramme à l'aide de Lenovo XClarity Administrator sont disponibles à l'adresse : http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/server_configuring.html • Lenovo XClarity Controller Vous pouvez configurer le processeur de gestion du serveur via l'interface Web Lenovo XClarity Controller ou via l'interface de ligne de commande.
Lenovo XClarity Essentials OneCLI définit l’interface UUID dans Lenovo XClarity Controller. Sélectionnez l’une des méthodes suivantes pour accéder à Lenovo XClarity Controller afin de définir l’interface UUID : – Fonctionnement depuis le système cible tel que l’accès au réseau local ou l’accès de type console à...
Page 98
2. Copiez et décompressez sur le serveur le package OneCLI, qui contient également d’autres fichiers nécessaires. Assurez-vous de décompresser l’outil OneCLI et les fichiers requis dans le même répertoire. 3. Une fois Lenovo XClarity Essentials OneCLI en place, entrez la commande suivante pour définir l’interface UUID : onecli config set SYSTEM_PROD_DATA.SysInfoUUID <uuid_value> [access_method] Où...
Lenovo XClarity Essentials OneCLI définit la balise d’actif dans Lenovo XClarity Controller. Sélectionnez l’une des méthodes suivantes pour accéder à Lenovo XClarity Controller afin de définir la balise d’actif : – Fonctionnement depuis le système cible tel que l’accès au réseau local ou l’accès de type console à...
Page 100
SYSTEM_PROD_ DATA.SysEncloseAssetTag <asset_tag> −−bmc xcc_user_id:xcc_password@xcc_external_ip 4. Réinitialisez le Lenovo XClarity Controller aux paramètres par défaut. Voir la section « Réinitialisation de BMC aux paramètres d’usine par défaut » dans la documentation XCC compatible avec votre serveur sur https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
« La mémoire système affichée est inférieure à la mémoire physique installée » à la page 95 • « Un périphérique Lenovo en option venant d'être installé ne fonctionne pas » à la page 96 • « Le détecteur de panne de tension est affiché dans le journal des événements » à la page 96 Le serveur ne se met pas sous tension Procédez comme suit jusqu’à...
Page 102
LXPM compatible avec votre serveur à l’emplacement https:// .)Vous pouvez exécuter des sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html diagnostics de disque dur depuis cette interface. Depuis la page de diagnostics, cliquez sur Exécuter un diagnostic ➙ HDD test. ThinkSystem SR250 V2 Guide de configuration...
Page 103
• Si le voyant d'activité vert clignote et que le voyant d'état jaune clignote lentement, l'unité est reconnue par le contrôleur et en cours de régénération. • Si aucun des voyants n'est allumé ou clignote, vérifiez si le fond de panier de l'unité de disque dur est correctement installé.
Page 104
6. (Technicien qualifié uniquement) Remplacez la carte mère. Un périphérique Lenovo en option venant d'être installé ne fonctionne pas 1. Vérifiez les points suivants : • Le dispositif est pris en charge pour le serveur (voir https://static.lenovo.com/us/en/serverproven/...
Lenovo. La Déclaration de garantie Lenovo souligne que le propriétaire du produit Lenovo (autrement dit vous) est responsable de la maintenance et de la mise à jour de tous les logiciels et microprogrammes du produit (sauf si lesdites activités sont couvertes par un autre contrat de maintenance).
Collecte des informations requises pour appeler le support Si vous pensez avoir besoin du service prévu par la garantie pour votre produit Lenovo, les techniciens de maintenance peuvent vous aider à préparer plus efficacement votre appel. Pour plus d’informations sur la garantie de votre produit, vous pouvez également consulter...
XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d'envoyer les fichiers de diagnostic au Lenovo Support à l'aide de la fonction d'Call Home ou à un autre prestataire de services via SFTP. Vous pouvez également collecter les fichiers de diagnostic manuellement, ouvrir un enregistrement de problème, et envoyer les fichiers de diagnostic au Centre de support Lenovo.
Page 108
ThinkSystem SR250 V2 Guide de configuration...
Annexe B. Marques LENOVO, THINKSYSTEM, Flex System, System x, NeXtScale System et x Architecture sont des marques de Lenovo. Intel et Intel Xeon sont des marques d'Intel Corporation aux États-Unis et/ou dans certains autres pays. Internet Explorer, Microsoft et Windows sont des marques du groupe Microsoft.
