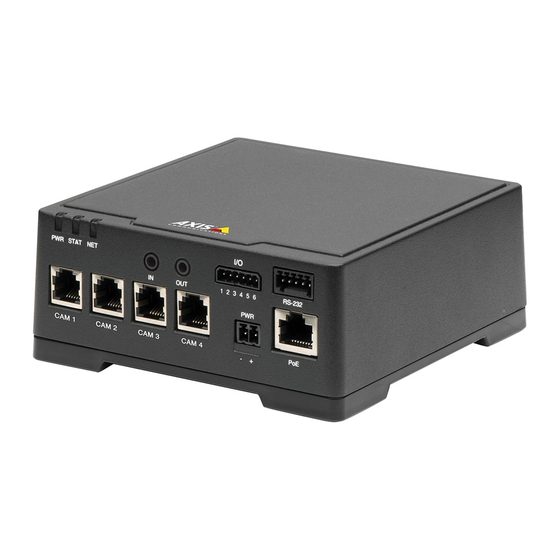

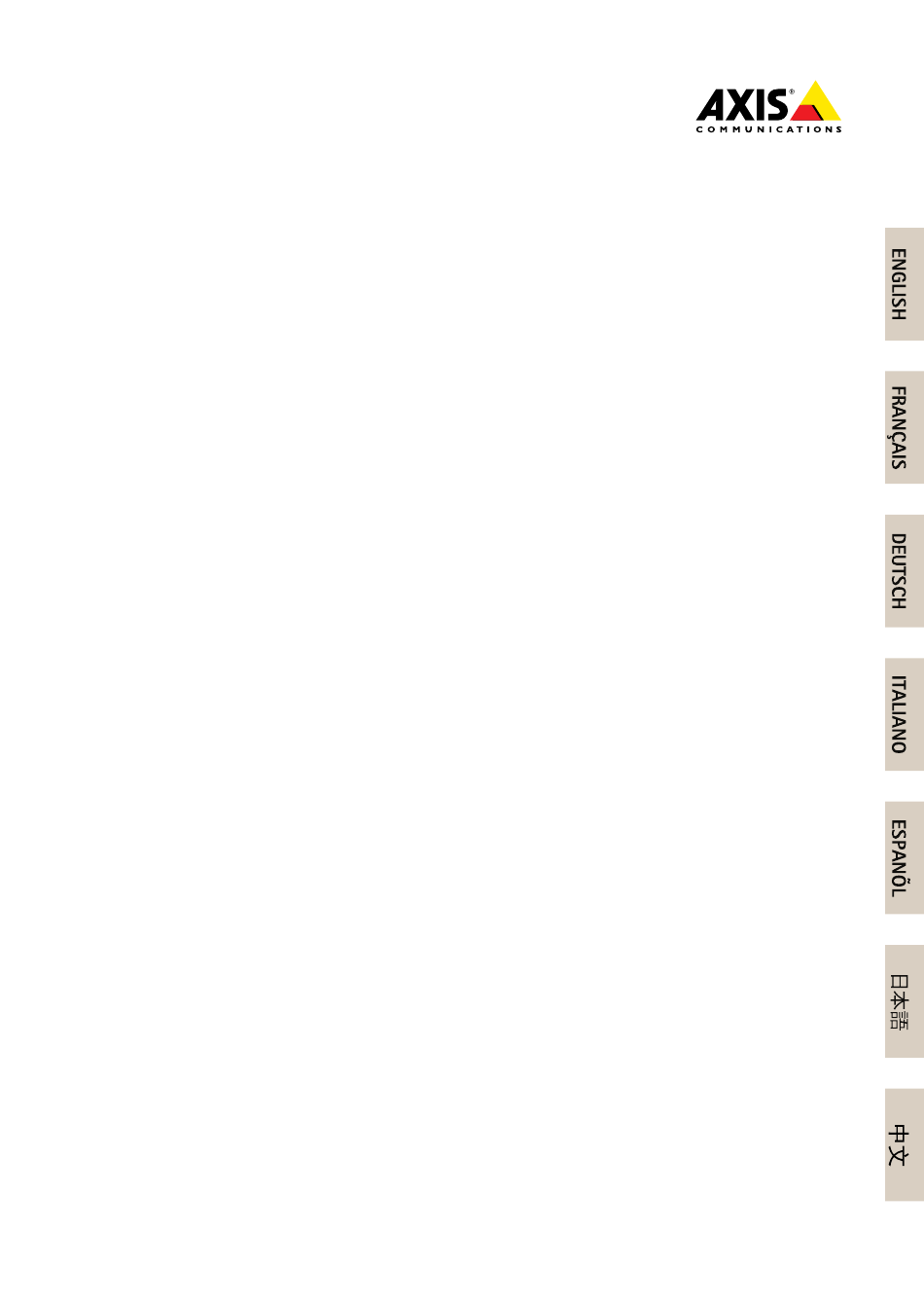

Page 1 INSTALLATION GUIDE AXIS F44 Dual Audio Input Installation Guide...
Page 2 States, other countries or both. Every care has been taken in the preparation of this Regulatory information document. Please inform your local Axis office of Europe any inaccuracies or omissions. Axis Communications AB cannot be held responsible for any technical or...
Page 3 Safety of Information Technology Equipment. Should you require any technical assistance, please If its connecting cables are routed outdoors, the contact your Axis reseller. If your questions cannot product shall be grounded either through a shielded be answered immediately, your reseller will forward network cable (STP) or other appropriate method.
Page 4 • find answers to resolved problems in the FAQ database. Search by product, category, or phrase • report problems to Axis support staff by logging in to your private support area • chat with Axis support staff • visit Axis Support at www.axis.com/techsup/ Learn more! Visit Axis learning center www.axis.com/academy/ for...
Page 5 AXIS F44 Dual Audio Input Package contents • AXIS F44 Dual Audio Input Main Unit • Stereo-to-mono adapter • 2–pin power connector block • 6–pin I/O connector block • 5–pin RS232 connector block • Printed materials Installation Guide (this document)
Page 6 AXIS F44 Dual Audio Input Hardware overview For specifications of the hardware components, see Technical specifications on page 13. Control button SD card slots LEDs (Power, Status, Network) RJ12 connector (4x) Audio in Audio out I/O connector Power connector Network connector (PoE) 10.
Page 7 To facilitate routing the cables from the top or side remove the 4 screws (Torx T20) and suitably realign the bottom plate under the unit (see Hardware overview on page 6). See www.axis.com for optional accessories. If required, press to release the dummy SD card and insert an SD memory card in the SD memory card slot.
Page 8 AXIS F44 Dual Audio Input If required, attach the RS232 cable to connect to auxiliary equipment. Shorten Sensor Unit Cable Note • The sensor unit cable cannot be extended or split. • When routing the sensor unit cable, the minimum bending radius is 40 mm.
Page 9 Use a crimping tool to fasten the connector to the cable. How to access the product AXIS IP Utility and AXIS Camera Management are recommended methods for finding Axis products on the network and assigning them IP addresses in Windows®. Both applications are free and can be downloaded from www.axis.com/techsup The product can be used with most operating systems and browsers.
Page 10 AXIS F44 Dual Audio Input ® ® • Safari with OS X ® • Chrome or Firefox with other operating systems. For more information about using the product, see the User Manual available at www.axis.com...
Page 11 AXIS F44 Dual Audio Input How to reset to factory default settings Important Reset to factory default should be used with caution. A reset to factory default will reset all settings, including the IP address, to the factory default values.
Page 12 AXIS F44 Dual Audio Input Further information • For the latest version of this document, see www.axis.com • The user manual is available at www.axis.com • To check if there is updated firmware available for your product, see www.axis.com/support •...
Page 13 AXIS F44 Dual Audio Input Technical specifications You can find the latest version of the technical specifications at www.axis.com LED Indicators Note • The Status LED can be configured to be unlit during normal operation. To configure, go to Setup > System Options > Ports &...
Page 14 • Risk of data loss and corrupted recordings. Do not remove the SD card while the product is running. Disconnect power or unmount the SD card from the Axis product’s webpages before removal. This product supports SD/SDHC/SDXC cards (not included).
Page 15 AXIS F44 Dual Audio Input • Connecting to an AXIS Video Hosting System service or AXIS Internet Dynamic DNS Service. For more information about these services, see the User Manual. Connectors Network connector RJ45 Ethernet connector with Power over Ethernet (PoE).
Page 16 AXIS F44 Dual Audio Input Input: 3.5 mm audio connector (stereo) Audio 1 Audio 2 Ground Microphone/Line in Microphone/Line in Output: 3.5 mm audio connector (stereo) 1 Tip 2 Ring 3 Sleeve Ground Line out (mono) I/O connector Use with external devices in combination with, for example, tampering alarms, motion detection, event triggering, and alarm notifications.
Page 17 AXIS F44 Dual Audio Input Application Programming Interface, output buttons on the Live View page or by an Action Rule. The output will show as active (shown under System Options > Ports & Devices) if the alarm device is activated.
Page 18 AXIS F44 Dual Audio Input Config- Digital input – Connect to pin 0 to max 30 V DC – urable 1 to activate, or leave floating (Input or (unconnected) to deactivate. Output) Digital output – Connected to 0 to max 30 V DC,...
Page 19 AXIS F44 Dual Audio Input 0 V DC (-) DC output 12 V, max 50 mA I/O configured as input I/O configured as output...
Page 20 The RJ12 connector is used for connecting the sensor unit to the main unit. For information on how to shorten the sensor unit cable see Shorten Sensor Unit Cable on page 8. The Axis product is intended for indoor use. Classification Temperature Humidity -30 °C to 60 °C...
Page 21 AXIS F44 Dual Audio Input Safety information Read through this Installation Guide carefully before installing the product. Keep the Installation Guide for future reference. Hazard levels DANGER Indicates a hazardous situation which, if not avoided, will result in death or serious injury.
Page 22 • Use a clean cloth dampened with pure water for cleaning. • Use only accessories that comply with the technical specification of the product. These can be provided by Axis or a third party. • Use only spare parts provided by or recommended by Axis.
Page 23 AXIS F44 Dual Audio Input Battery The Axis product uses a 3.0 V BR2032 lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of five years. Low battery power affects the operation of the RTC, causing it to reset at every power-up.
Page 25 AXIS F44 Dual Audio Input Contenu de l’emballage • Unité principale AXIS F44 à double entrée audio • Adaptateur stéréo-mono • Connecteur d’alimentation à 2 broches • Connecteur d’alimentation E/S à 6 broches • Connecteur d’alimentation RS232 à 5 broches •...
Page 26 AXIS F44 Dual Audio Input Aperçu du matériel Pour connaître les caractéristiques des composants matériels, consultez Caractéristiques techniques page 34. Bouton de commande Emplacements pour carte SD DEL (alimentation, réseau, état) Connecteur RJ12 (4x) Entrée audio Sortie audio Connecteur E/S Connecteur d'alimentation Connecteur réseau (PoE)
Page 27 AXIS F44 Dual Audio Input Comment installer le produit L'unité principale peut être placée sur un bureau ou montée sur un rail DIN. Pour faciliter l'acheminement des câbles du haut vers le côté, retirez les 4 vis (Torx T20) et réalignez convenablement la plaque inférieure sous l'appareil (reportez-vous à...
Page 28 AXIS F44 Dual Audio Input Si nécessaire, reliez les câbles audio pour raccorder un haut-parleur/microphone externe actif. Si nécessaire, reliez le câble RS232 pour connecter les équipements auxiliaires. Raccourcir le câble du capteur Note • Le câble du capteur ne peut pas être allongé ou séparé.
Page 29 Utilisez un outil de sertissage pour fixer le connecteur sur le câble. Comment accéder au produit Si vous souhaitez rechercher des produits Axis sur le réseau ou leur affecter des adresses IP sous Windows®, nous recommandons l’utilisation des applications AXIS IP Utility et AXIS Camera Management. Ces deux applications sont gratuites et peuvent être téléchargées depuis...
Page 30 ® • Internet Explorer avec Windows ® ® • Safari avec OS X ® • Chrome ou Firefox avec les autres systèmes d’exploitation. Pour plus d’informations concernant l’utilisation du produit, consultez le manuel de l’utilisateur disponible sur le site www.axis.com...
Page 31 AXIS F44 Dual Audio Input Comment réinitialiser les paramètres par défaut Important La réinitialisation aux paramètres par défaut doit être utilisée avec prudence. Cette opération reconfigure tous les paramètres, y compris l’adresse IP, aux valeurs d’usine par défaut. Note Les logiciels d’installation et de gestion sont disponibles sur les pages d’assistance du site www.axis.com/techsup...
Page 32 AXIS F44 Dual Audio Input Il est également possible de rétablir les paramètres d’usine à partir de l’interface Web. Accédez à Setup > System Options > Maintenance (Configuration > Options du système > Maintenance) et cliquez sur Default (Défaut).
Page 33 • Pour vérifier si des mises à jour des logiciels sont disponibles pour votre appareil réseau, consultez le site www.axis.com/techsup. • Pour en savoir plus sur les formations, les webinaires, les tutoriels et les guides, visitez le site www.axis.com/academy.
Page 34 AXIS F44 Dual Audio Input Caractéristiques techniques Vous pouvez obtenir la dernière version des caractéristiques techniques sur www.axis.com Voyants Note • Le voyant d'état peut être éteint pendant le fonctionnement normal. Pour ce faire, rendez-vous dans Setup > System Options > Ports & Devices > LED (Configuration > Options système >...
Page 35 SD tant que le produit est en fonctionnement. Débranchez ou déposez la carte SD des pages Web du produit AXIS avant de la retirer. Cet appareil est compatible avec une carte SD/SDHC/SDXC (non incluse). Pour obtenir des conseils sur la carte SD, rendez-vous sur www.axis.com...
Page 36 • Réinitialisation du produit aux paramètres d’usine par défaut. Cf. page 31. • Connexion au service du Système d'hébergement vidéo AXIS ou au service AXIS Internet Dynamic DNS. Pour plus d'informations sur ces services, reportez-vous au Manuel de l'utilisateur. Connecteurs Connecteur réseau...
Page 37 AXIS F44 Dual Audio Input • Sortie audio – sortie de 3,5 mm (niveau de ligne) qui peut être connectée à un système de sonorisation ou à un haut-parleur actif avec amplificateur intégré. Un connecteur stéréo doit être utilisé pour la sortie audio.
Page 38 AXIS F44 Dual Audio Input Connecteur d'E/S Utilisez-le avec des périphériques externes, associés aux applications telles que les alarmes de détérioration, la détection de mouvement, le déclenchement d'événements et les notifications d'alarme. En plus du point de référence 0 V CC et de l'alimentation (sortie CC), le connecteur d'E/S fournit une interface aux éléments suivants :...
Page 39 AXIS F44 Dual Audio Input Sortie Peut servir à alimenter le matériel 12 V CC auxiliaire. Charge max. = Remarque : cette broche ne peut 50 mA être utilisée que comme sortie d’alimentation. 3–6 Config- Entrée numérique – Connectez-la 0 à 30 V CC max.
Page 40 AXIS F44 Dual Audio Input 0 V CC (-) Sortie CC 12 V, maxi. 50 mA Entrée/sortie configurée comme entrée Entrée/sortie configurée comme sortie...
Page 41 Le connecteur RJ12 est utilisé pour connecter le capteur à l'unité principale. Pour plus d'informations sur la façon de raccourcir le câble du capteur, reportez-vous à Raccourcir le câble du capteur page 28. Le produit Axis est uniquement destiné à une utilisation en intérieur. Classification Température Humidité...
Page 43 AXIS F44 Dual Audio Input Informations sur la sécurité Lisez attentivement ce guide d'installation avant d'installer l'appareil. Conservez le guide d'installation pour toute référence ultérieure. Niveaux de risques DANGER Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera le décès ou des blessures graves.
Page 44 • Conserver ce produit Axis dans un environnement sec et ventilé. • Ne pas exposer ce produit Axis aux chocs ou aux fortes pressions. • Ne pas installer ce produit sur des poteaux, supports, surfaces ou murs instables.
Page 45 équivalent pour éviter d'endommager le produit. Batterie Le produit Axis utilise une batterie au lithium BR2032 3,0 V comme alimentation de son horloge en temps réel interne (RTC). Dans des conditions normales, cette batterie a une durée de vie minimale de cinq ans.
Page 47 Installationsanleitung (dieses Dokument) Zusätzliche Etiketten mit der Seriennummer (2 x) AVHS-Authentifizierungsschlüssel Empfohlene Werkzeuge • Torx T20-Schraubendreher zum Entfernen der unteren Kunststoffabdeckung Optionales Zubehör • AXIS F8001 Oberflächenmontage mit Zugentlastung • AXIS F8002 DIN-Schienenhalterung Unter www.axis.com finden Sie Informationen über verfügbares Zubehör.
Page 48 AXIS F44 Dual Audio Input Übersicht über die Hardware Die technischen Daten für Hardwarekomponenten finden Sie unter Technische Daten auf Seite 56. Steuertaste SD-Karteneinschübe LEDs (Stromversorgung, Status, Netzwerk) RJ12-Anschluss (4x) Audioeingang Audioausgang E/A-Anschluss Netzanschluss Netzwerkanschluss (PoE) 10. RS232-Anschluss 11. Bodenplatte aus Kunststoff...
Page 49 AXIS F44 Dual Audio Input Installieren des Produkts Die Haupteinheit kann auf eine Arbeitsfläche gestellt oder an einer DIN-Schiene montiert werden. Entfernen Sie für eine erleichterte Kabelführung von oben oder der Seite die 4 Schrauben (Torx T20) und richten Sie die Bodenplatte unter dem Gerät entsprechend aus (siehe Übersicht über die Hardware auf Seite 48).
Page 50 AXIS F44 Dual Audio Input Schließen Sie ggf. externe Eingabe-/Ausgabegeräte mithilfe des E/A-Kabels und des 6-poligen E/A-Anschlussblocks an. Schließen Sie ggf. die Audiokabel für Aktivlautsprecher bzw. ein externes Mikrofon an. Schließen Sie ggf. das RS232-Kabel für Zusatzgeräte an. Kürzen des Kabels der Sensoreinheit Beachten •...
Page 51 Befestigen Sie den Stecker mithilfe eines Crimpwerkzeugs am Kabel. Zugriff auf das Produkt Für die Suche nach Axis Produkten im Netzwerk und zur Zuweisung einer IP-Adresse unter Windows® werden AXIS IP Utility und AXIS Camera Management empfohlen. Beide Anwendungen sind kostenlos und können von unserer Website unter...
Page 52 AXIS F44 Dual Audio Input Das Produkt ist mit den meisten Betriebssystemen und Browsern kompatibel. Empfohlen werden folgende Browser: ® ® • Internet Explorer unter Windows ® ® • Safari unter OS X ® • Chrome oder Firefox unter anderen Betriebssystemen Weitere Informationen zur Nutzung dieses Produkts finden Sie im Benutzerhandbuch unter www.axis.com.
Page 53 AXIS F44 Dual Audio Input So setzen Sie auf die werksseitigen Standardeinstellungen zurück Wichtig Die Funktion zum Zurücksetzen auf die werksseitigen Standardeinstellungen sollte mit Vorsicht verwendet werden. Beim Zurücksetzen auf die Werkseinstellungen werden alle Einstellungen einschließlich der IP-Adresse auf die Werkseinstellungen zurückgesetzt.
Page 54 AXIS F44 Dual Audio Input Beachten Um einen einzelnen Kanal auf die werksseitige Standardeinstellung zurückzusetzen, verwenden Sie die auf der Webseite des Produkts angegebene Schaltfläche. Die Parameter können auch über die Weboberfläche auf die Werkseinstellungen zurückgesetzt werden. Rufen Sie Setup > System Options >...
Page 55 AXIS F44 Dual Audio Input Weitere Informationen • Unter www.axis.com finden Sie die aktuelle Version dieses Dokuments. • Das Benutzerhandbuch steht unter www.axis.com zur Verfügung. • Unter www.axis.com/support finden Sie Firmware- Aktualisierungen für Ihre Produkte. • Nützliche Onlineschulungen und Webinare finden Sie unter...
Page 56 AXIS F44 Dual Audio Input Technische Daten Die aktuelle Version der technischen Daten finden Sie unter www.axis.com. LEDs Beachten • Die Status-LED kann so eingestellt werden, dass sie während des Normalbetriebs nicht leuchtet. Diese Konfiguration können Sie unter Setup > System Options > Ports & Devices > LED (Setup >...
Page 57 SD-Karte darf nicht entfernt werden, während das Produkt in Betrieb ist. Trennen Sie die Stromversorgung oder deaktivieren Sie die SD-Karte vor dem Entfernen über die Webseiten des Axis Produkts. Dieses Produkt unterstützt SD-/SDHC-/SDXC-Karten (separat erhältlich). Empfehlungen zu SD-Karten finden Sie unter www.axis.com.
Page 58 Herstellers installiert wurden. Informationen zu gesetzlichen Bestimmungen finden Sie unter Electromagnetic compatibility (EMC) 2. Audioanschlüsse Das Axis Produkt ist mit den folgenden Audioanschlüssen ausgestattet: • Audioeingang – 3,5-mm-Anschluss für zwei Monomikrofone oder zwei Monosignale (in Kombination mit dem mitgelieferten Stereo-auf-Mono-Adapter).
Page 59 AXIS F44 Dual Audio Input • Audioausgang – 3,5-mm-Anschluss (Leitungspegel) für eine Beschallungsanlage (PA) oder einen Aktivlautsprecher mit integriertem Verstärker. Für den Audioausgang muss ein Stereostecker verwendet werden. Eingang: 3,5-mm- Audioanschluss (Stereo) Audio 1 Audio 2 Masse Mikrofon-/Leitungseingang Mikrofon-/Leitungseingang Ausgang:...
Page 60 AXIS F44 Dual Audio Input E/A-Anschluss Zur Verwendung mit externen Geräten in Verbindung mit Manipulationsalarmen, Bewegungserkennung, Ereignisauslösung, Alarmbenachrichtigungen usw. Abgesehen von 0 V DC-Bezugspunkt und Strom (Gleichstromausgang) verfügt der E/A-Anschluss über eine Schnittstelle zu: • Digitalausgang – Zum Anschluss externer Geräte wie Relais und LEDs.
Page 61 AXIS F44 Dual Audio Input DC-Au- Kann für die 12 V DC sgang Stromversorgung von Max. Stromstärke = Zusatzgeräten verwendet 50 mA werden. Hinweis: Dieser Kontakt kann nur für den Stromausgang verwendet werden. 3–6 Konfig- Digitaleingang – 0 bis max. 30 V DC...
Page 62 AXIS F44 Dual Audio Input 0 V DC (-) DC-Ausgang 12 V, max. 50 mA E/A als Eingang konfiguriert E/A als Ausgang konfiguriert...
Page 63 Der RJ12-Anschluss ist zum Anschließen der Sensoreinheit an die Haupteinheit vorgesehen. Weitere Informationen zum Kürzen des Kabels der Sensoreinheit finden Sie unter Kürzen des Kabels der Sensoreinheit auf Seite 50. Das Axis Produkt ist für die Verwendung in Innenräumen konzipiert. Klassifikation Temperatur Luftfeuchtigkeit -30 °C bis 60 °C...
Page 65 AXIS F44 Dual Audio Input Sicherheitsinformation Lesen Sie vor der Installation des Produkts sorgfältig die Installationsanleitung. Bewahren Sie das Installationshandbuch für zukünftige Zwecke auf. Gefährdungsstufen GEFAHR Weist auf eine gefährliche Situation hin, welche zum Tod oder zu schweren Verletzungen führt.
Page 66 • Bei der Anwendung von Axis Produkten im Außenbereich oder ähnlichen Umgebungen, müssen diese in zugelassenen Außengehäusen installiert werden. • Lagern Sie das Axis Produkt in einer trockenen und belüfteten Umgebung. • Achten Sie darauf, dass das Axis Produkt weder Stößen noch starkem Druck ausgesetzt ist.
Page 67 AXIS F44 Dual Audio Input Transport HINWEIS HINWEIS HINWEIS • Bei Bedarf transportieren Sie das Axis Produkt in der Originalverpackung oder einer entsprechenden Verpackung, so dass Schäden vermieden werden. Batterie Das Axis Produkt ist mit einer 3,0-V-BR2032-Lithium-Batterie ausgestattet, mit der die interne Echtzeituhr (RTC) versorgt wird. Unter normalen Bedingungen hat die Batterie eine Lebensdauer von mindestens fünf Jahren.
Page 69 AXIS F44 Dual Audio Input Contenuto della confezione • Unità principale di input audio doppia AXIS F44 • Adattatore da stereo a mono • Morsettiera di alimentazione a 2 pin • Morsettiera I/O a 6 pin • Morsettiera RS232 a 5 pin •...
Page 70 AXIS F44 Dual Audio Input Panoramica dell'hardware Per le specifiche dei componenti hardware, vedere Specifiche tecniche alla pagina 78. Pulsante di comando Slot per scheda di memoria Indicatori LED (alimentazione, stato, rete) 4 connettori RJ12 Ingresso audio Uscita audio Connettore I/O...
Page 71 AXIS F44 Dual Audio Input Come installare il dispositivo È possibile posizionare l'unità principale su una scrivania o montarla su una guida DIN. Per semplificare l'instradamento dei cavi dalla parte superiore o da un lato, rimuovere le 4 viti (Torx T20) e riallineare la piastra inferiore sotto l'unità...
Page 72 AXIS F44 Dual Audio Input Se necessario, usare i cavi audio per collegare un altoparlante attivo o un microfono esterno. Se necessario, usare il cavo RS232 per collegare una periferica ausiliaria. Accorciare il cavo dell'unità con sensore Nota • Il cavo dell'unità con sensore non può essere esteso o diviso.
Page 73 Come accedere al dispositivo AXIS IP Utility e AXIS Camera Management sono i metodi consigliati per trovare i dispositivi Axis in rete e assegnare loro un indirizzo IP in Windows®. Queste applicazioni sono entrambe gratuite e possono essere scaricate da www.axis.com/techsup Il dispositivo può...
Page 74 AXIS F44 Dual Audio Input ® ® • Internet Explorer con Windows ® ® • Safari con OS X ® • Chrome o Firefox con altri sistemi operativi. Per ulteriori informazioni sull'utilizzo del dispositivo, consultare la guida per l'utente disponibile sul sito Web www.axis.com...
Page 75 AXIS F44 Dual Audio Input Come ripristinare i valori predefiniti di fabbrica Importante Il ripristino dei valori predefiniti di fabbrica deve essere utilizzato con cautela. Un ripristino delle impostazioni di fabbrica consentirà di ripristinare le impostazioni di fabbrica per tutti i parametri, incluso l'indirizzo IP.
Page 76 AXIS F44 Dual Audio Input Nota Per riportare alle impostazioni originali di fabbrica un solo canale, utilizzare il pulsante corrispondente nella pagina Web del dispositivo. È anche possibile reimpostare i parametri alle impostazioni predefinite di fabbrica mediante l'interfaccia Web. Andare a Setup > System Options >...
Page 77 Ulteriori Informazioni • Per la versione più recente di questo documento, visitare il sito all'indirizzo www.axis.com • Il manuale per l'utente è disponibile all'indirizzo www.axis.com • Per verificare se sono stati pubblicati aggiornamenti del firmware per il proprio dispositivo, vedere www.axis.com/support •...
Page 78 AXIS F44 Dual Audio Input Specifiche tecniche La versione più aggiornata delle specifiche tecniche è disponibile all'indirizzo www.axis.com Indicatori LED Nota • Lo stato del LED può essere configurato per essere spento durante il normale funzionamento. Per configurarlo, selezionare Setup > System Options > Ports & Devices > LED (Configurazione >...
Page 79 Scollegare l'alimentazione ed effettuare l'unmount della scheda SD dalle pagine Web del dispositivo Axis prima di rimuoverla. Questo dispositivo supporta schede di memoria SD/SDHC/SDXC (scheda di memoria non inclusa). Per i consigli sulla scheda SD, visitare il sito Web www.axis.com.
Page 80 • Ripristino del dispositivo alle impostazioni predefinite di fabbrica. Consultare pagina 75. • Collegamento a un servizio AXIS Video Hosting System o AXIS Internet Dynamic DNS Service. Per ulteriori informazioni su questi servizi, consultare il Manuale Utente. Connettori Connettore di rete Connettore Ethernet RJ45 con Power over Ethernet (PoE+).
Page 81 AXIS F44 Dual Audio Input un altoparlante con amplificatore integrato. Per l'uscita audio è necessario utilizzare un connettore stereo. Input: connettore audio (stereo) da 3,5 mm Audio 1 Audio 2 Massa Ingresso microfono/linea Ingresso microfono/linea Output: connettore audio (stereo) da3,5 mm...
Page 82 AXIS F44 Dual Audio Input eventi e notifiche di allarme. Oltre al punto di riferimento 0 V CC e all'alimentazione (uscita CC), il connettore I/O fornisce l'interfaccia per: • Uscita digitale – Per collegare dispositivi esterni come relè o LED. Le periferiche collegate possono essere attivate tramite VAPIX®...
Page 83 AXIS F44 Dual Audio Input 3–6 Con- Ingresso digitale – Collegare Da 0 a max 30 V CC figura- al pin 1 per attivarlo oppure bile (in- lasciarlo isolato (scollegato) gresso o per disattivarlo. uscita) Uscita digitale – Collegare al...
Page 84 AXIS F44 Dual Audio Input 0 V CC (-) Uscita CC 12 V, max 50 mA I/O configurato come ingresso I/O configurato come uscita...
Page 85 Morsettiera a 5 pin dell'interfaccia seriale RS232 per il controllo di dispositivi ausiliari. Per utilizzare la porta RS232, è necessaria un'applicazione di terze parti per AXIS Camera Application Platform. Connettore RJ12 Il connettore RJ12 consente di collegare l'unità con sensore all'unità...
Page 87 AXIS F44 Dual Audio Input Informazioni di sicurezza Leggere con attenzione la guida all'installazione prima di installare il dispositivo. Conservare questo documento per usi futuri. Livelli di pericolo PERICOLO Indica una situazione pericolosa che, se non evitata, provoca morte o lesioni gravi.
Page 88 • Conservare il dispositivo Axis in un ambiente asciutto e ventilato. • Evitare di esporre il dispositivo Axis a urti o pressioni eccessive. • Non installare il dispositivo su supporti, superfici, pareti o pali instabili.
Page 89 Batteria Il dispositivo Axis utilizza una batteria al litio da 3,0 V BR2032 come alimentazione per il suo real-time clock (RTC) interno. In condizioni normali questa batteria avrà una durata minima di cinque anni.
Page 91 AXIS F44 Dual Audio Input Contenido del paquete • Unidad principal de entrada de audio dual AXIS F44 • Adaptador de estéreo a mono • Bloque de conectores de 2 pines • Bloque de conectores de E/S de 6 pines •...
Page 92 AXIS F44 Dual Audio Input Información general del hardware Para conocer las especificaciones de los componentes del hardware, vea Especificaciones técnicas en la página 100. Botón de control Ranuras para tarjetas SD LED (encendido, estado y red) Conector RJ12 (4x)
Page 93 (Torx T20) y vuelva a alinear de manera adecuada la placa inferior de debajo de la unidad (vea Información general del hardware en la página 92). Vea www.axis.com para conocer los accesorios opcionales. Si es preciso, presione para liberar la tarjeta SD de imitación e introduzca una tarjeta de memoria SD en la ranura específica.
Page 94 AXIS F44 Dual Audio Input Si es preciso, conecte el cable de E/S utilizando el bloque de conectores de E/S de seis pines para conectar los dispositivos de entrada/salida externos. Si procede, enchufe los cables de audio para conectar un micrófono externo/altavoz activo.
Page 95 Utilice un engarzador para fijar el conector al cable. Cómo acceder al producto Se recomiendan AXIS IP Utility y AXIS Camera Management como métodos para buscar los productos de Axis en la red y asignarles direcciones IP en Windows®. Ambas aplicaciones son gratuitas y pueden descargase de www.axis.com/techsup...
Page 96 AXIS F44 Dual Audio Input El producto se puede utilizar con la mayoría de los sistemas operativos y navegadores. Los navegadores recomendados son: ® ® • Internet Explorer con Windows ® ® • Safari con OS X ® • Chrome o Firefox con otros sistemas operativos.
Page 97 AXIS F44 Dual Audio Input Cómo restablecer la configuración predeterminada de fábrica Importante Es preciso tener cuidado si se va a restablecer la configuración predeterminada de fábrica. Todos los valores, incluida la dirección IP, se restablecerán a la configuración predeterminada de fábrica.
Page 98 AXIS F44 Dual Audio Input Nota Para restablecer la configuración predeterminada original de un único canal, use el botón proporcionado en la página web de ese producto. También es posible restablecer los parámetros a los valores predeterminados de fábrica mediante la interfaz web. Vaya a Setup >...
Page 99 • Para consultar la versión más reciente de este documento, vaya a www.axis.com • El manual de usuario se encuentra disponible en www.axis.com. • Para comprobar si existe un firmware actualizado disponible para su producto de red, vaya a www.axis.com/support •...
Page 100 AXIS F44 Dual Audio Input Especificaciones técnicas Puede encontrar la versión más reciente de las especificaciones técnicas en www.axis.com Indicadores LED Nota • Se puede configurar el LED de estado para que se apague durante el funcionamiento normal. Para ello, vaya a Setup >...
Page 101 SD mientras el producto esté en funcionamiento. Desconecte la corriente o desinstale la tarjeta SD desde las páginas web de producto de Axis antes de retirarla. Este producto admite tarjetas SD/SDHC/SDXC (no incluidas). Para conocer las recomendaciones de tarjeta SD, consulte www.axis.com.
Page 102 Restablecer el producto a la configuración predeterminada de fábrica. Consulte página 97. • Conectarse a un servicio AXIS Video Hosting System o al Servicio de DNS dinámico de Internet de AXIS. Para obtener más información sobre estos servicios, consulte el Manual del usuario.
Page 103 AXIS F44 Dual Audio Input • Salida de audio: salida para audio (nivel de línea) de 3,5 mm que se puede conectar a un sistema de megafonía pública o a un altavoz con amplificador incorporado. Debe utilizarse un conector estéreo para la salida de audio.
Page 104 AXIS F44 Dual Audio Input Conector de E/S Se utiliza con dispositivos externos en combinación con, por ejemplo, alarmas antimanipulación, detección de movimiento, activación de eventos y notificaciones de alarma. Además del punto de referencia de 0 V CC y la potencia (salida de CC), el conector de E/S ofrece la interfaz para: •...
Page 105 AXIS F44 Dual Audio Input 3– Config- Entrada digital: Conectar al 0 a 30 V CC máx. urable pin 1 para activarla o dejarla (en- suelta (o desconectada) para trada o desactivarla. salida) Salida digital: Conectada al De 0 a 30 V CC máx.,...
Page 106 AXIS F44 Dual Audio Input 0 V CC (-) Salida de CC 12 V, 50 mA máx. E/S configurada como entrada E/S configurada como salida...
Page 107 Para obtener más información sobre cómo acortar el cable de la unidad del sensor, vea Cómo acortar el cable de la unidad del sensor en la página 94. El producto de Axis se ha diseñado para su uso en interior. Temperatura Humedad Clasificación...
Page 109 AXIS F44 Dual Audio Input Información de seguridad Lea esta Guía de instalación con atención antes de instalar el producto. Guarde la Guía de instalación para poder consultarla en otro momento. Niveles de peligro PELIGRO Indica una situación peligrosa que, si no se evita, provocará...
Page 110 Instrucciones de seguridad A A A VISO VISO VISO • El producto de Axis debe utilizarse de acuerdo con las leyes y normativas locales. • El producto debe conectarse a tierra mediante un cable de red blindado (STP) u otro método adecuado.
Page 111 Batería Este producto de Axis utiliza una batería de litio BR2032 de 3,0 V como fuente de alimentación del reloj interno en tiempo real. En condiciones normales, esta batería durará un mínimo de cinco años.
Page 113 AXIS F44 Dual Audio Input パパパッッッケケケーーージジジののの内内内容容容 AXIS F44デュアル⾳声⼊⼒メインユニット • ステレオ-モノラルアダプター • 2ピン電源コネクターブロック • 6ピンI/Oコネクターブロック • 5ピンRS232コネクターブロック •...
Page 114 AXIS F44 Dual Audio Input ハハハーーードドドウウウェェェアアアののの概概概要要要 122ページの、ハードウェアコンポーネントの仕様については、技術仕様を参照してください。コントロールボタン SDカードスロット LED (電源、ステータス、ネットワーク) RJ12コネクター...
Page 115 AXIS F44 Dual Audio Input 製製製品品品ののの取取取りりり付付付けけけ⽅⽅⽅法法法メインユニットは、卓上に設置するか、DINレールに取り付けることができます。上部または側⾯からケーブルを容易に配線できるようにするには、4本のネジ (トルクスT20) を取り外し、メインユニットの底部のボトムプレートを適切に再調整してくだ 114ページの、ハードウェアの概要...
Page 116 AXIS F44 Dual Audio Input 5. 必要に応じて、I/Oケーブルを使⽤して、外部⼊出⼒デバイスを6ピンI/Oコネクターブロックに接続します。必要に応じて、⾳声ケーブルを使⽤して、アクティブスピーカー/外部マイクロフォンを接続します。必要に応じて、RS232ケーブルを使⽤して外部装置を接続します。セセセンンンサササーーーユユユニニニッッットトトのののケケケーーーブブブルルルををを短短短くくくすすするるる...
Page 117 AXIS F44 Dual Audio Input ⽩/⻘⻘ワイヤーをシールド付き6P6C RJ12コネクタに差し込みます。注記ワイヤーが正しい順序に並び、ケーブルシールドがコネクタシールドときちんと接触していることを確認します。圧着⼯具を使⽤して、コネクタをケーブルに固定します。...
Page 118 AXIS F44 Dual Audio Input 製製製品品品のののアアアクククセセセススス⽅⽅⽅法法法ネットワーク上でAxis製品を検索したり、Windows®でそれにIPアドレスを割り当てるには、AXIS IP UtilityまたはAXIS Camera Managementの使⽤をお勧めします。いずれの www.axis.com/techsup アプリケーションも無料で、...
Page 119 AXIS F44 Dual Audio Input ⼯⼯⼯場場場出出出荷荷荷時時時ののの設設設定定定にににリリリセセセッッットトトすすするるる⽅⽅⽅法法法...
Page 120 AXIS F44 Dual Audio Input Webインターフェースを使⽤して、各種パラメーターを⼯場出 Setup > > > System System Options Options > > > 荷時の設定に戻すこともできます。Setup Setup System Options Maintenance Maintenance [ [ [ 設設設定定定 > > > シシシススステテテムムムオオオプププシシショョョンンン > > > 保保保守守守 ] ] ] を選択し、...
Page 121 AXIS F44 Dual Audio Input 関関関連連連情情情報報報 www.axis.com 本書の最新バージョンについては、に • アクセスしてください。 www.axis.com ユーザーズマニュアルは、で⼊⼿で • きます。ご使⽤の製品の新しいファームウェアがリリースされ • www.axis.com/support ていないかを確認するには、にアクセスしてください。役に⽴つオンライントレーニングおよびWebセミナー • www.axis.com/academy をご⽤意しております。をご覧ください。...
Page 122 AXIS F44 Dual Audio Input 技技技術術術仕仕仕様様様最新バージョンの技術仕様については、Axisのホームページ www.axis.com ) を参照してください LED イイインンンジジジケケケーーータタターーー...
Page 123 AXIS F44 Dual Audio Input ネネネッッットトトワワワーーーククク LED 説説説明明明緑 100 Mbit/sネットワークに接続している場合、点灯します。ネットワークパケットを送受信した場合、点滅します。⻩ 10 Mbit/sネットワークに接続...
Page 124 AXIS F44 Dual Audio Input www.axis.com 推奨するSDカードについては、を参照してくださいボボボタタタンンンコココンンントトトロロローーールルルボボボタタタンンン...
Page 125 AXIS F44 Dual Audio Input ⾳⾳⾳声声声⼊⼊⼊⼒⼒⼒ - 2つのモノラルマイクロフォンまたは2つの • ライン⼊⼒モノラル信号⽤ (付属のステレオ-モノラルアダプターを使⽤) 3.5 mm⼊⼒。⾳⾳⾳声声声出出出⼒⼒⼒ - 3.5 mm⾳声 (ラインレベル) 出⼒ (パブリッ...
Page 126 AXIS F44 Dual Audio Input 3 スリー 1 チップ 2 リングブライン出⼒ (モノラル) グランド I/O コココネネネクククタタタ外部装置を接続し、カメラに対するいたずらの警報、動体検知、イベントトリガー、アラーム通知などを使⽤することができます。I/Oコネクターは、0 V DC基準点と電⼒ (DC出⼒) に加えて、以下のインターフェースを提供します。デデデジジジタタタルルル出出出⼒⼒⼒ ̶ リレーやLEDなどの外部デバイスを...
Page 127 AXIS F44 Dual Audio Input 機機機能能能ピピピ備備備考考考仕仕仕様様様ンンン 0 V DC (-) 1 0 V DC DCグランド 12 V DC DC出...
Page 128 AXIS F44 Dual Audio Input 0 V DC (-) DC出⼒12 V、最⼤50 mA I/O (⼊⼒として設定) I/O (出⼒として設定)
Page 129 AXIS F44 Dual Audio Input 電電電源源源コココネネネクククタタターーー DC電源⼊⼒⽤2ピンターミナルブロック。定格出⼒が100 W以下または5 A以下の安全特別低電圧 (SELV) に準拠した有限電源 (LPS) を使⽤してください。 RS232 コココネネネクククタタターーー...
Page 131 AXIS F44 Dual Audio Input 安安安全全全情情情報報報本製品を設置する前に、このインストールガイドをよくお読みください。インストールガイドは、後で参照できるように保管しておいてください。危危危険険険レレレベベベルルル危険回避しない場合、死亡または重傷につながる危険な状態を⽰します。警告回避しない場合、死亡または重傷につながるおそれのあ...
Page 132 AXIS F44 Dual Audio Input 安安安全全全⼿⼿⼿順順順注記 • 本製品は、お使いになる地域の法律や規制に準拠して使⽤してください。 • 本製品は、シールドネットワークケーブル (STP) または他の適切な⽅法を⽤いて接地してください。 • 本製品を屋外またはそれに準じる環境で使⽤する場合は、認定済みの屋外⽤筐体に収納して設置する必要があります。 • 本製品は乾燥した換気のよい環境に保管してください。 • 本製品に衝撃または強い圧⼒を加えないでください。 • 本製品を不安定なポール、ブラケット、表⾯、または壁に設置しないでください。 • 本製品を設置する際には、適切な⼯具のみを使⽤して...
Page 133 AXIS F44 Dual Audio Input 輸輸輸送送送注記 • 本製品を運搬する際は、製品が損傷しないよう、元の梱包か同等の梱包を使⽤してください。バババッッッテテテリリリーーー本製品は、内部リアルタイムクロック (RTC) ⽤電源として、3.0 V BR2032リチウムバッテリーを使⽤します。このバッテリーは、通常条件下で最低5年間使⽤できます。バッテリーが低電⼒状態になると、RTCの動作に影響し、電源を⼊れるたびにRTCがリセットされます。バッテリーの交換が...
Page 135 AXIS F44 Dual Audio Input 包包包装装装内内内容容容 AXIS F44 双音频输入主单元 • 立体声转单声道适配器 • 2–针电源连接器 • 6–针 I/O 连接器 • 5–针 RS232 连接器 • 印刷资料 • 安装指南（本文档）随附的序列号标签(2x) AVHS 身份认证密钥推推推荐荐荐的的的工工工具具具...
Page 136 AXIS F44 Dual Audio Input 硬硬硬件件件概概概览览览技术规格在第142页有关硬件组件的规格，请参见。控制按钮 SD 卡插槽 LED（电源、状态、网络） RJ12 接口 (4x) 音频输入音频输出 I/O 接口电源接口网络接口（PoE） 10. RS232 接口 11. 塑料底板...
Page 137 AXIS F44 Dual Audio Input 如如如何何何安安安装装装产产产品品品该主单元可放置于桌子的桌面上，或安装在 DIN 导轨上。为方便从顶部或侧面布线，可移除 4 个螺钉 (Torx T20)，并适当硬件概览在第136页调整单元下方的底板（请参见）。请访问 www.axis.com，了解可选附件。 1. 若需要，请按动释放虚拟 SD 卡，将 SD 内存卡插入...
Page 138 AXIS F44 Dual Audio Input 缩缩缩短短短传传传感感感器器器单单单元元元电电电缆缆缆备注 • 传感器单元电缆不能延长或分开。 • 传感器单元布线时，最小弯曲半径为 40 毫米。传感器单元随附了一条电缆。要缩短电缆长度，请按照以下步骤...
Page 139 AXIS F44 Dual Audio Input 如如如何何何访访访问问问产产产品品品 AXIS IP Utility 和 AXIS Camera Management 是用于在网络上查找安讯士产品以及在 Windows® 中为其分配 IP 地址的建议方法。这 www.axis.com/techsup 两种应用程序都是免费的，可以从上进行下载...
Page 140 AXIS F44 Dual Audio Input 如如如何何何重重重置置置为为为出出出厂厂厂默默默认认认设设设置置置重要重置为出厂默认值时应谨慎。重置为出厂默认值会将所有...
Page 141 AXIS F44 Dual Audio Input 更更更多多多信信信息息息 www.axis.com 有关本文档的最新版本，请参见 • www.axis.com 用户手册可从获取 • 要检查是否有产品的可用更新固件，请参见 • www.axis.com/support 如需有用的在线培训和在线研讨会，请参见 • www.axis.com/academy...
Page 142 AXIS F44 Dual Audio Input 技技技术术术规规规格格格 www.axis.com 您可在上找到最新版本的技术规格 LED 指指指示示示灯灯灯备注 • 状态 LED 可配置为在正常工作期间熄灭。要进行配置， Setup > > > System System Options Options >...
Page 143 AXIS F44 Dual Audio Input 淡黄色稳定表示连接到 10 Mbit/s 网络。闪烁表示网络活动。熄灭没有网络连接。电电电源源源 LED 指指指示示示绿色正常工作。淡黄色在固件升级过程中呈绿色/淡黄色闪烁。 SD 卡卡卡插插插槽槽槽...
Page 144 AXIS F44 Dual Audio Input 连接到安讯士视频托管系统服务或安讯士互联网动 • 态 DNS 服务。有关这些服务的更多信息，请参阅用户指南。接接接口口口网网网络络络连连连接接接器器器采用以太网供电 (PoE) 的 RJ45 以太网连接器。注意该产品应使用屏蔽网络电缆 (STP) 进行连接。将产品连接...
Page 145 AXIS F44 Dual Audio Input 音频 1 音频 2 接地麦克风/线路输入麦克风/线路输入输输输出出出：3.5 毫米音频连接器（立体声） 1 尖部 2 中间环 3 尾段线路输出（单声道）接地 I/O 连连连接接接器器器...
Page 146 AXIS F44 Dual Audio Input 功功功能能能备备备注注注规规规格格格针针针 0 V DC (-) 1 0 V DC DC 接地 12 V DC DC 输...
Page 147 AXIS F44 Dual Audio Input 0 V DC (-) DC 输出12 V，最大 50 mA I/O 已配置为输入 I/O 已配置为输出...
Page 148 AXIS F44 Dual Audio Input 电电电源源源接接接口口口 2 针接线端子用于 DC 电源输入。使用符合安全超低压（SELV）规定，且额定输出功率 ≤100 W 或额定输出电流 ≤5 A 的有限电源（LPS）。 RS232 RS232 RS232 接接接口口口用于 RS232 串行接口的 5 针接线端子，可用于控制辅助设备。使...
Page 149 AXIS F44 Dual Audio Input 安安安全全全信信信息息息安装产品之前，请仔细阅读此安装指南。保留安装指南以备将来参考。危危危险险险等等等级级级危险表示如果不避免则会导致死亡或严重伤害的危险情况。警告表示如果不避免则可能导致死亡或严重伤害的危险情况。小心表示如果不避免则可能导致轻微或中度伤害的危险情况。注意表示如果不避免则可能导致财产损失的情况。其其其他他他消消消息息息等等等级级级...
Page 150 AXIS F44 Dual Audio Input 安安安全全全说说说明明明注意 • 使用该安讯士产品必须符合当地法律法规要求。 • 本产品必须通过屏蔽网线(STP)或其它方法正确接地。 • 如要在室外或相似环境中使用该安讯士产品，必须将其安装在符合标准的室外防护罩中。 • 安讯士产品应存放在干燥通风的环境中。 • 应避免对安讯士产品造成冲撞或重压。 • 不得将本产品安装于不稳固的立杆、支架、表面或墙面上。 • 安装安讯士产品时，请使用适用工具。使用电动工具时过度用力可能对产品造成损坏。 • 请勿使用化学制剂、腐蚀性制剂或气雾性清洁剂。 • 使用浸有净水的干净抹布进行清洁。 • 所用附件必须符合该产品的技术规格要求。可由安讯...
Page 151 AXIS F44 Dual Audio Input 电池电量不足将影响 RTC 运行，导致其在每次开机时重置。当电池需要更换时，产品的服务器报告中会显示日志消息。关于服务器报告的更多信息，请参考产品的设置页面或联系安讯士支持人员。如非需要请勿更换电池！电池必须更换时，请联系安讯士支持人 www.axis.com/techsup 员寻求帮助，网址。 3.0 V 锂钮扣电池包含 1,2-二甲氧基乙烷；乙二醇二甲醚 (EGDME)，CAS 号为 110-71-4。警告 • 电池更换不当将引发爆炸危险。 • 请务必使用相同或安讯士推荐的电池进行更换。 • 请按照当地法规或电池制造商的说明来处理废旧电池。...
Page 152 Installation Guide Ver. M1.2 AXIS F44 Dual Audio Input Date: November 2016 © Axis Communications AB, 2016 Part No. 1673788...
