ARRIVÉE D' A IR/ACCESSOIRES

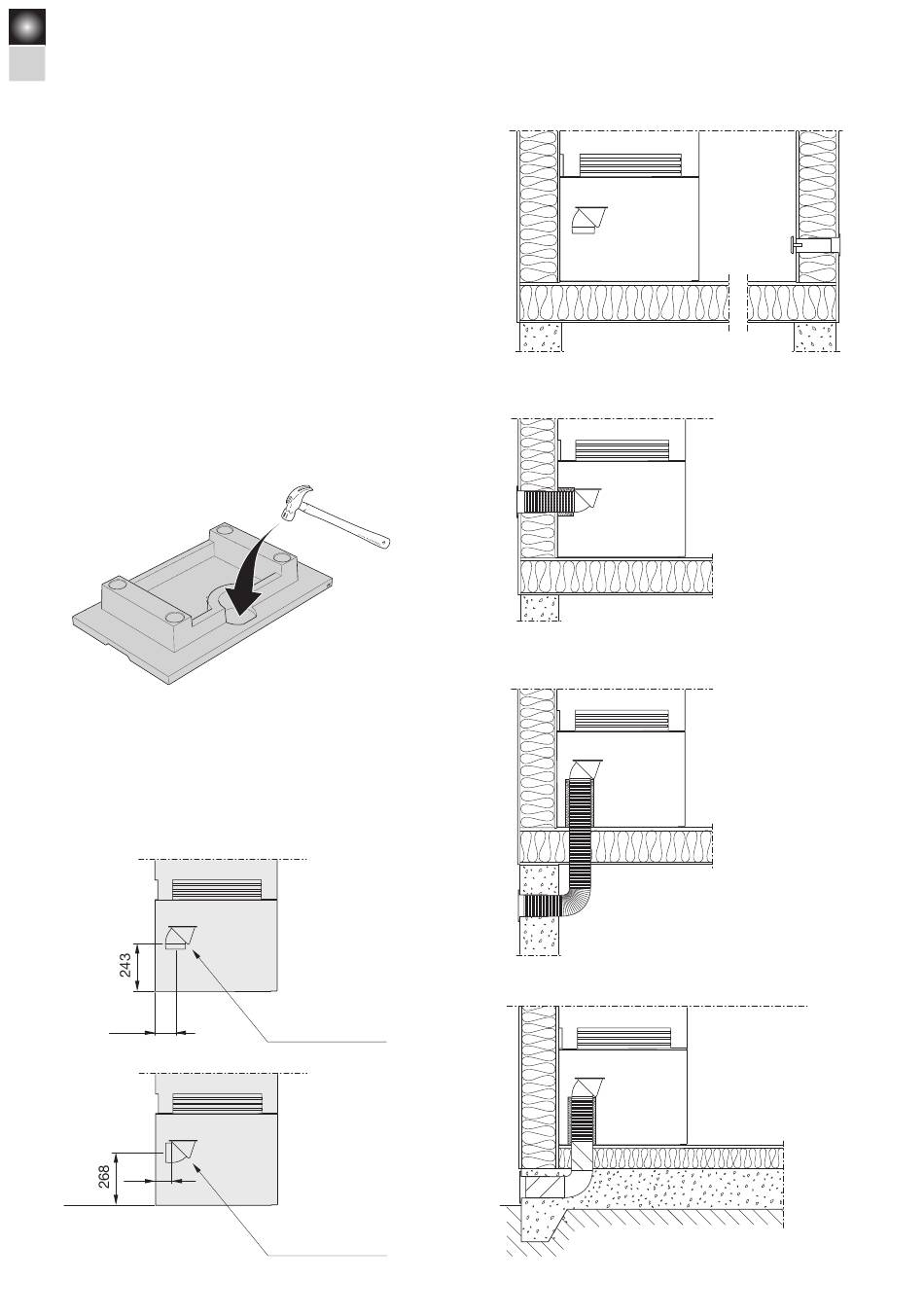

Arrivée d'air
L'air comburant peut être puisé directement de l'extérieur via un conduit
ou indirectement à travers une aération située sur le mur extérieur de la
pièce où se trouve l'insert. La quantité d'air comburant nécessaire à la
combustion est d'environ 30 m³/h (avec la porte fermée),
A droite, figurent quelques autres options d'installation.Le diamètre
extérieur du manchon de raccordement au poêle est de Ø100 mm.
Dans les espaces chauds, le conduit devra être isolé contre
la condensation avec de la laine minérale de 30 mm protégée
extérieurement par une barrière d'humidité (ruban d'aluminium adhésif).
Lors de l'exécution, il est important d'étanchéiser entre le tuyau et le
mur (ou le sol) avec un enduit d'étanchéité.
Nous fournissons en option un conduit d'air comburant de 1 m, isolé
contre la condensation.
Couvercle amovible
Pour raccorder la gaine d'arrivée d'air, défoncer au marteau le
trou pré-percé dans le béton. Veillez à protéger le sol.
105
82
Manchon d'arrivée
d'air Ø100
Manchon d'arrivée
d'air Ø100
HK
HK
HK
HK
