AXIS Q7424-R Installationsanleitung
Geräteanschlüsse
Netzwerkanschluss - RJ-45-Ethernetanschluss. Unterstützt Power over Ethernet (PoE) Klasse 3 -
max 12,95 W. Die Verwendung von abgeschirmten Kabeln wird empfohlen.
Stromversorgungsanschluss - 3-poliger Anschlussblock für Netzein- oder -ausgang eines
externen Netzteils.
Wechselstromeingang 20-24 V~, max. 15,6 VA
Externes Netzteil: Externes, auf 8-28 V GS oder 20-24 V Wechselstrom begrenztes Netzteil mit
einer maximalen Ausgangsleistung von 100 VA
Hinweis:
Stellen Sie sicher, dass das Netzteil für die Temperatur und die Schwingungen in dieser Umgebung
geeignet ist.

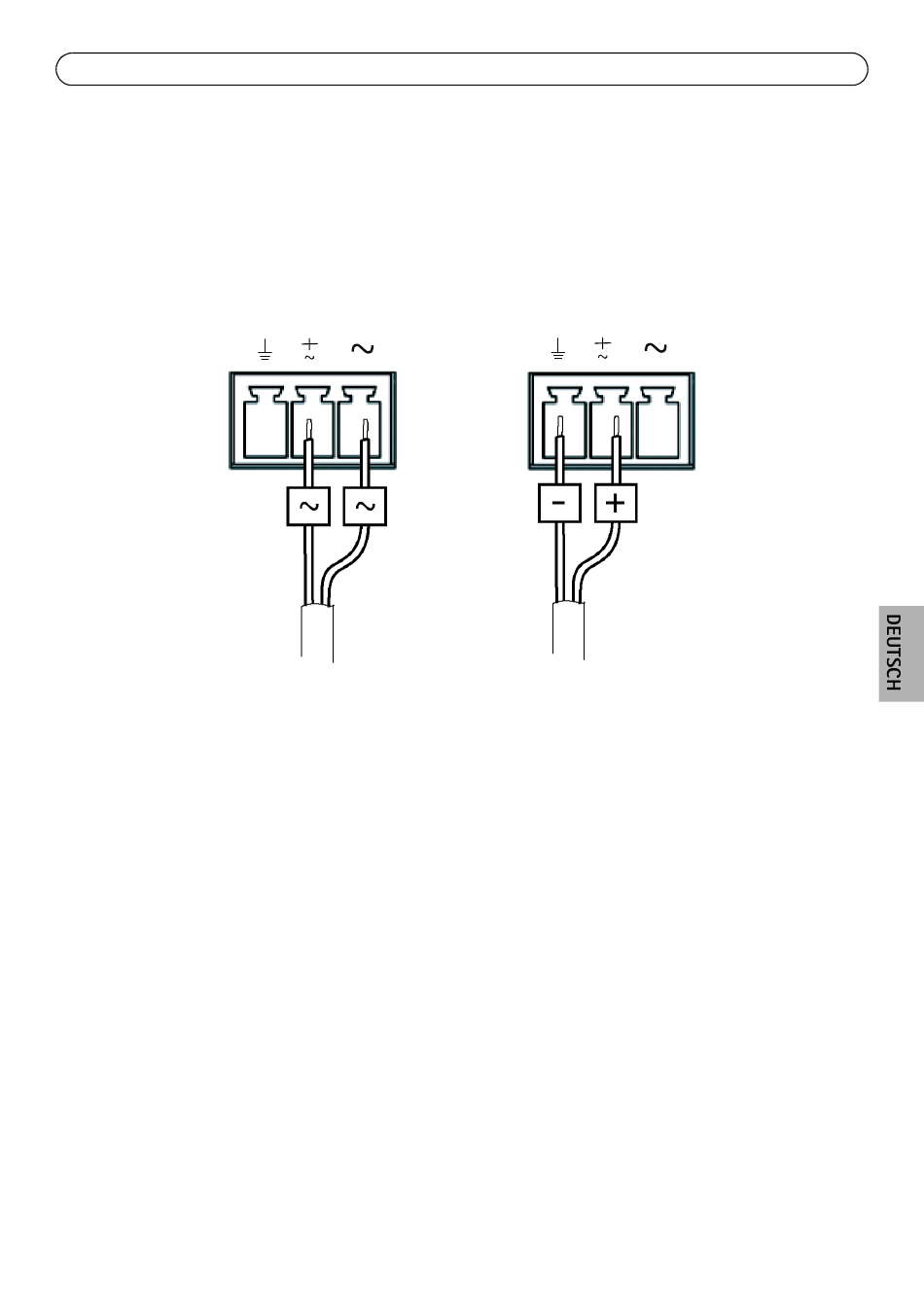

Schließen Sie die Stromkabel gemäß den Symbolen auf dem Anschlussblock und der Beschreibung im
Bild oben an; dann drehen Sie den Stecker um 180° und stecken ihn in das Gerät.
Netzanschluss – 3-poliger Anschlussblock für Netzeingang
Gleichstromeingang 8-28 V GS, max. 10 W
