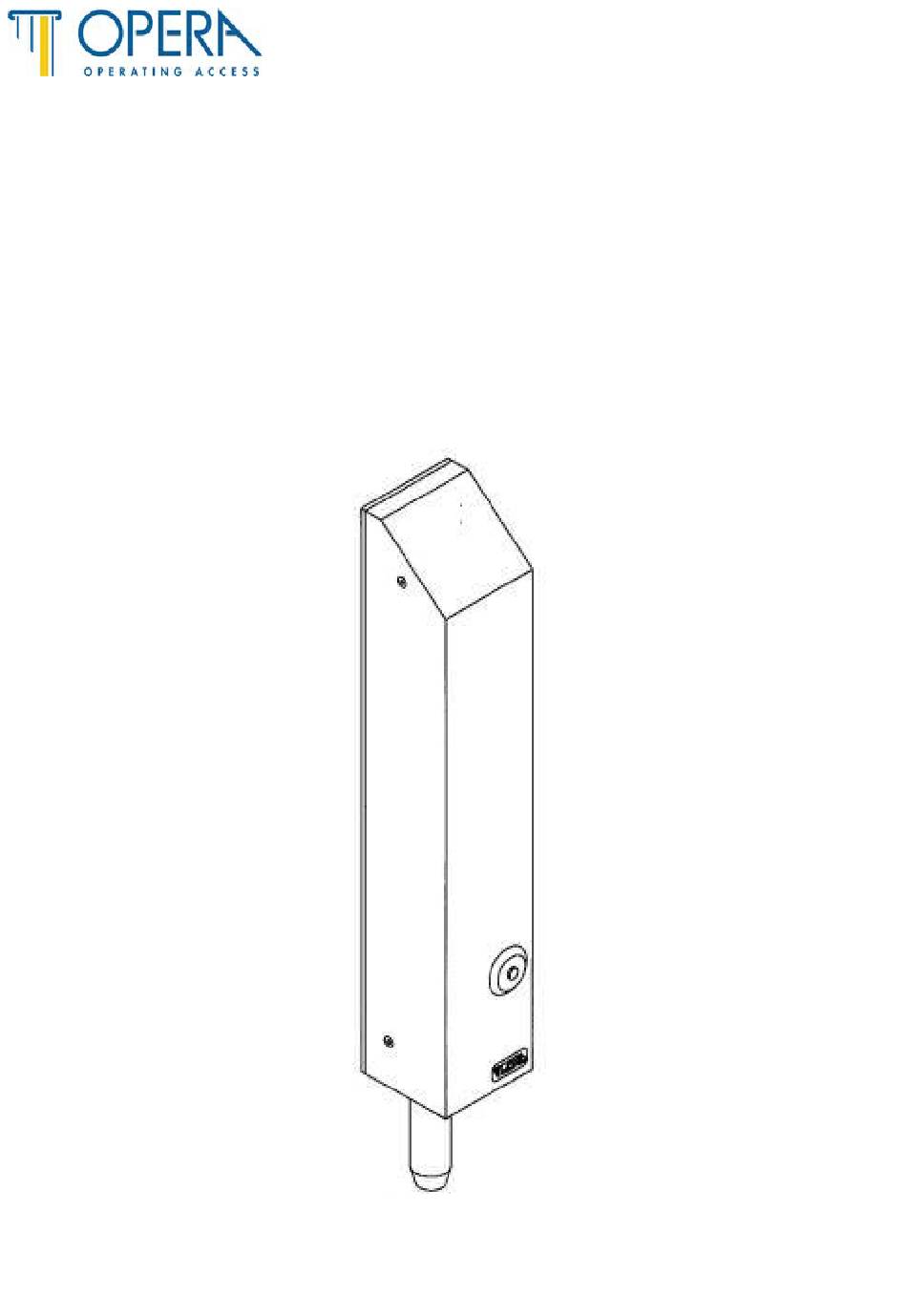

- Page 1 ISTRUZIONI DI MONTAGGIO PER ELETTROPISTONE Art. 28800 ASSEMBLY INSTRUCTION FOR SOLENOID BOLT 28800 NOTICE DE MONTAGE POUR ELECTROVERROU Réf 28800 www.opera-italy.com...
- Page 2 Montaggio meccanico 1. Fissare (saldare o avvitare) la base dell’elettropistone al cancello e avvitare il corpo dell’elettropistone tramite le N°2 viti M6 x 6 e le n° 2 viti lunghe M6 x 50. 2. Inserire il cilindro nell’apposita sede e fissarlo con la vite in dotazione.
- Page 3 Funzionamento meccanico L’ elettropistone è dotato di uno sblocco a chiave a 4 mandate. Il foro del cilindro è protetto da un tappo in gomma che deve essere tolto per poter usufruire dell’apertura meccanica con chiave Mechanical function The bolt is provided with a mechanical override with 4 throws. Cylinder’s hole is protected by a rubber cap that must be removed to allow opening by key.
- Page 4 28800 – 28800LCW versione con riscaldatore / self-heating version / version avec chauffage 3 fili sono collegati come da schema: LED rosso acceso: alimentazione circuito LED blu accesso: solo il riscaldatore è attivo LED verde acceso – rosso spento: comando di apertura...
