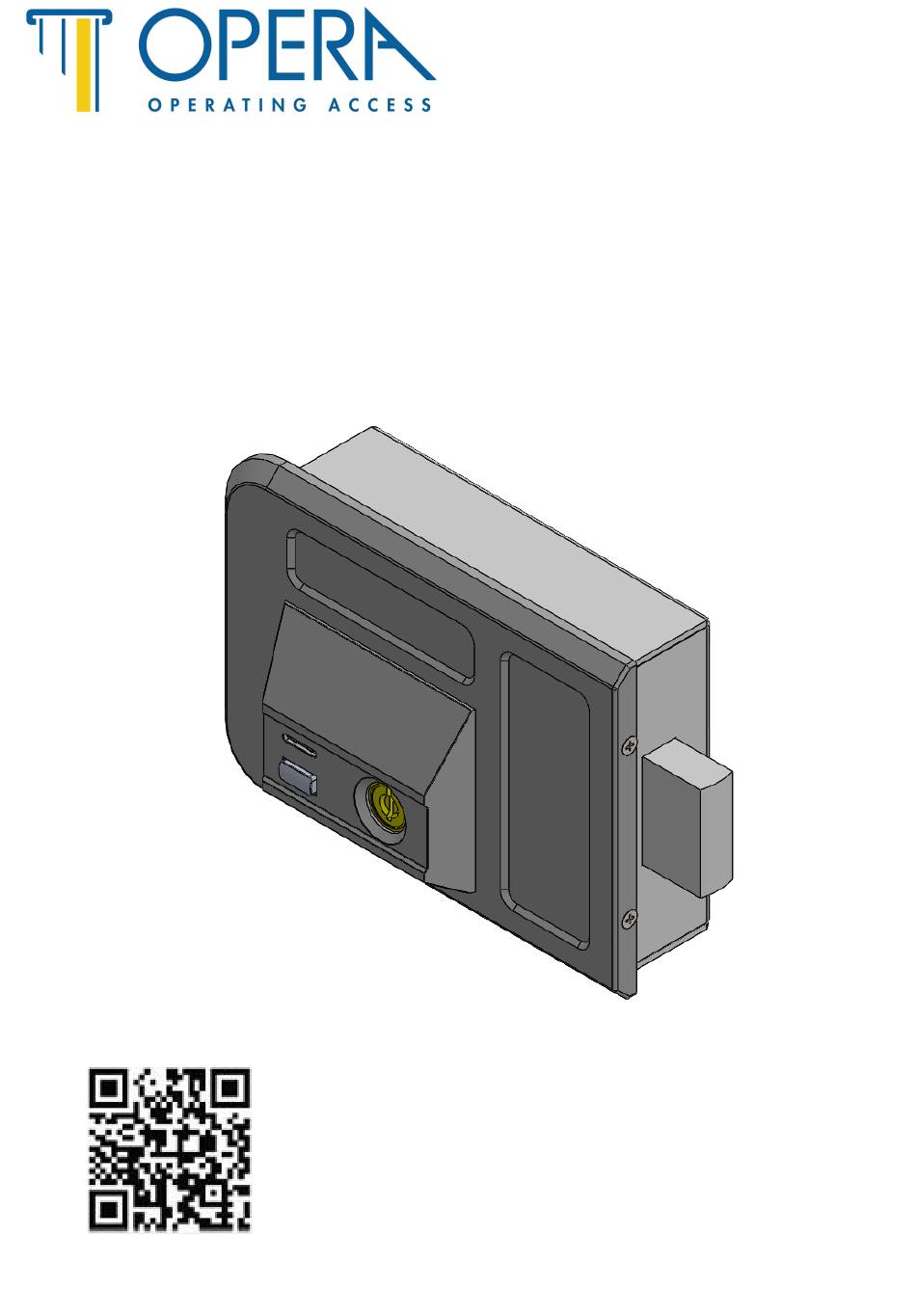

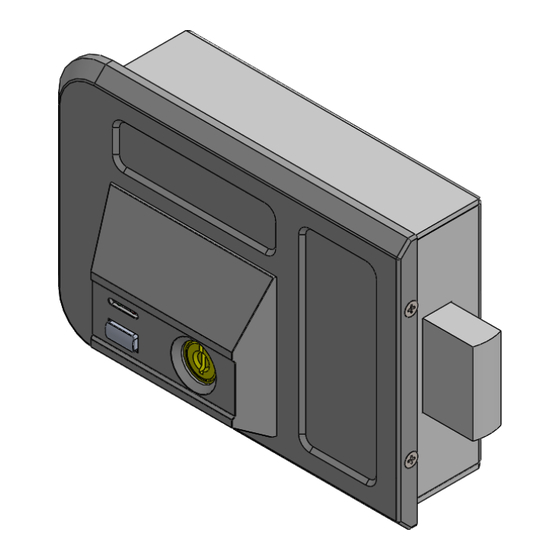

- Page 1 GATE LOCK ELECTRO-SERRURE POUR PORTAILS ET PORTES D'ENTREE Lisez le QR code, à l'aide de l'appareil photo de votre smartphone ou d'une tablette, pour la vidéo Instruction pratique...
- Page 2 CARACTERISTIQUES TECHNIQUES Art. 28001 Art. 28002 Art. 28003 Ouverture côté interne Ouverture côté interne Ouverture côté interne VERSION par clé par pommeau par clé et poussoir Réglable Réglable Réglable ENTREE 50 – 60 – 70 mm 50 – 60 – 70 mm 50 –...
- Page 3 Dévisser les vis et enlever le couvercle • frontal, débranchant du circuit le connecteur d’alimentation des LED s. Fixer l’électro-serrure en utilisant les trous • pré-existants sur la porte. Le quatrième trou est caché par la bobine. Utiliser la clé du cylindre pour déplacer la bobine et rendre le trou visible.
- Page 4 Procéder au fixage de la contre-plaque. • Nettoyer la contre-plaque pour éliminer tout risque de présence de copeaux dans la serrure VUE DU BAS Introduire le câble de branchement à l'intérieur • de l'électro-serrure par le trou approprié. Brancher le câble au connecteur femelle en •...
- Page 5 REGLAGE DES TEMPORISATIONS Cette opération permet de régler le temps de ré-fermeture du pêne si la porte n’est pas ouverte. Cette opération doit se faire lorsque la porte est ouverte et le pêne retiré à l’intérieur. Pour le réglage des temps il faut utiliser l’aimant cylindrique fourni dans l’emballage. La temporisation est réglable de 0 à...
- Page 6 DESACTIVATION DU POUSSOIR A BORD (Uniquement pour la version 28003) Dévisser les vis et enlever le couvercle frontal • en débranchant du circuit le connecteur d’alimentation des LEDs Dévisser les vis indiquées et enlever la plaque • porte-cylindre Enlever le Jumper indiqué •...
- Page 7 Rebrancher le connecteur au circuit LED et • fixer le couvercle frontal à l'électro-serrure par par les vis précédemment dévissées. REMPLACEMENT DU CYLINDRE EXTERNE Dévisser les vis et enlever le couvercle frontal • en débranchant du circuit le connecteur d’alimentation des LED s. Dévisser les vis indiquées et enlever la plaque •...
- Page 8 Visser les vis cylindre et s'assurer que la • lamelle rentre à l'intérieur de son emplacement sur l'électro-serrure. Remonter et fixer la plaque porte-cylindre • Rebrancher le connecteur au circuit LED et • fixer le couvercle frontal à l'électro-serrure par les vis précédemment dévissées.
- Page 9 Avec une clé, tourner la lamelle du cylindre en • faisant coïncider la partie plate de la lamelle avec les vis de fixage du cylindre. Enlever le cylindre Introduire le nouveau cylindre sur la plaque • porte-cylindre et avec une clé, tourner la lamelle du cylindre en faisant coïncider la partie plate de la lamelle avec les vis de fixage du cylindre.Fixer le nouveau cylindre.
- Page 10 MONTAGE DU CYLINDRE EXTERNE - VERSION SC Dévisser les vis et enlever le couvercle frontal • en débranchant du circuit présent sur le couvercle le connecteur de l'alimentation des LED s. Dévisser les vis indiquées et enlever la plaque • porte-cylindre.
- Page 11 Rebrancher le connecteur au circuit LED et • fixer le couvercle frontal de l'électro-serrure par les vis précédemment dévissées. MONTAGE DU CYLINDRE INTERNE - VERSION SC Dévisser les vis et enlever le couvercle frontal • en débranchant du circuit présent sur le couvercle le connecteur de l'alimentation des LED s.
- Page 12 Vérifier que, une fois la clé enlevée, la lamelle • du cylindre soit dans la position comme indiqué dans l'image. Remonter et fixer la plaque porte-cylindre. • Rebrancher le connecteur au circuit LED et • fixer le couvercle frontal à l'électro-serrure par les vis précédemment dévissées.
- Page 13 EXEMPLE D’INSTALLATION...
- Page 14 SCHEMAS DE BRANCHEMENT Branchement typique 12/24 Vac/Vdc...
- Page 16 OPERA s.r.l. Tel. +39 059451708 www.opera-italy.com – info@opera-access.it n° 1506/1929 Rev.0 del 22/06/15...
