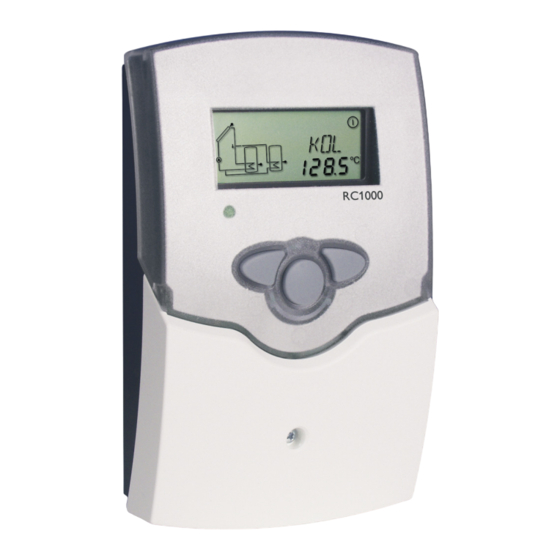

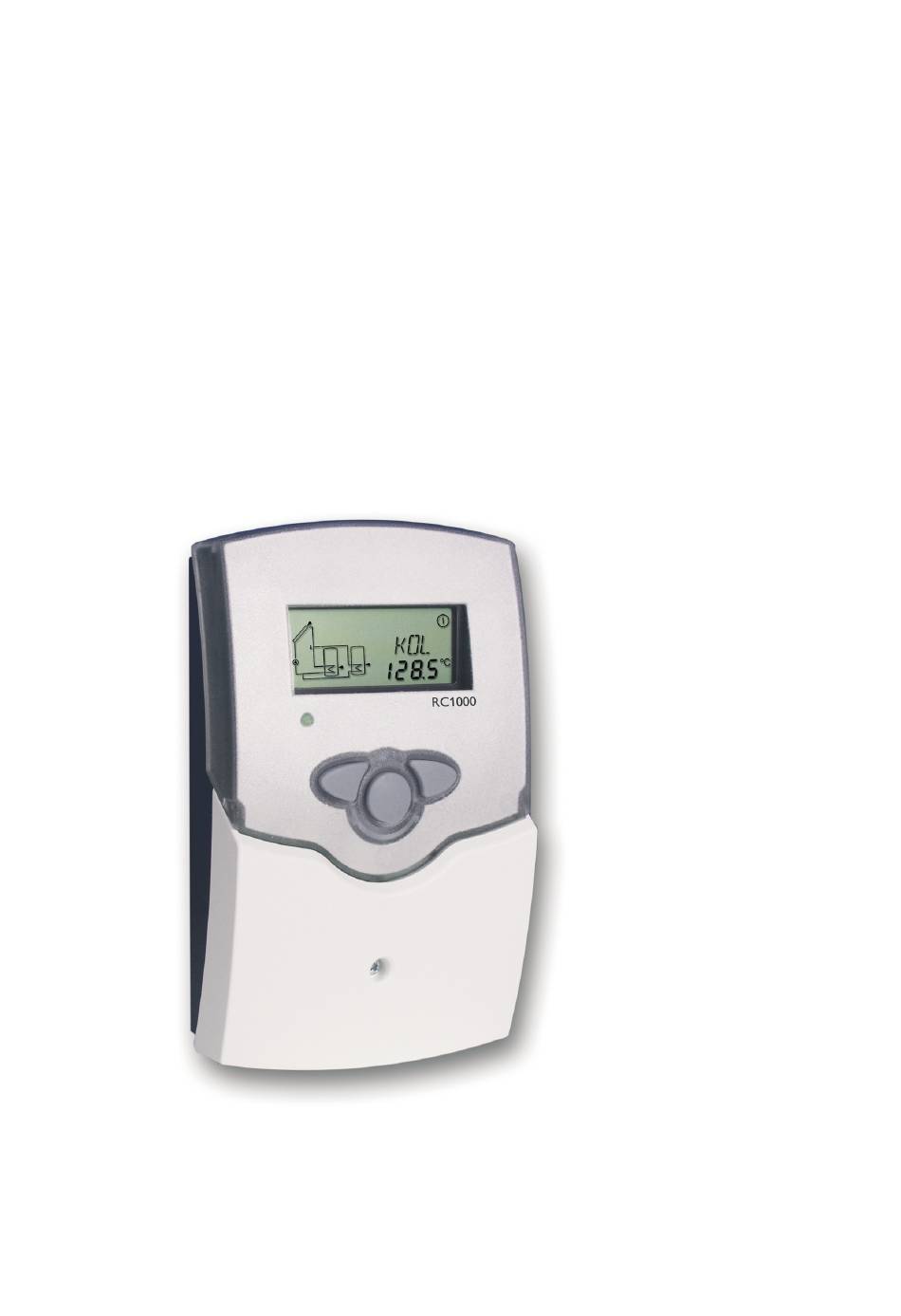

REGULATION SOLAIRE RC1000
Montage
Raccordements
Utilisation
Détection de pannes
Exemples d'application
Lisez ce manuel avec attention pour obtenir les meilleures
performances possibles de cet appareil.
Réf: BA-1136-A/C-0 03/2006

Publicité

Table des Matières
loading

Sommaire des Matières pour Baxi RC1000

  • Page 1 REGULATION SOLAIRE RC1000 Montage Raccordements Utilisation Détection de pannes Exemples d’application Lisez ce manuel avec attention pour obtenir les meilleures performances possibles de cet appareil. Réf: BA-1136-A/C-0 03/2006...
  • Page 2: Table Des Matières

    RC1000 Page 2 Sommaire Sommaire Achevé d’imprimé...............2 Achevé d’imprimé...............2 1.2.9 1.2.9 Système de chauffage solaire avec augmentation de tem- Système de chauffage solaire avec augmentation de tem- Recommandations de sécurité ..........2 Recommandations de sécurité ..........2 pérature de retour du circuit de chauffage...... 9 pérature de retour du circuit de chauffage......
  • Page 3: Tions

    • Boîtier facile à monter et de de- sign exceptionnel    Étendue de la fourniture: 1 x RC1000 1 x sachet contenant les accessoires 1 x fusible de rechange T4A 2 x vis et cheville 4 x archets de décharge de traction et vis 1 x condensateur 4,7 nF Supplémentaire dans le paquet complet:...
  • Page 4: Installation

    RC1000 Page 4 Installation Attention! 1.1 Montage Débrancher le régulateur du réseau électrique avant de l’ouvrir. écran Effectuez le montage de l’appareil dans une pièce sèche. Afin d’assurer le bon fonctionnement de l’appareil, veiller à ne pas l’exposer à des champs électromagnétiques trop couvercle forts.
  • Page 5: Système De Chauffage Solaire Et Échange De Chaleur

    RC1000 Page 5 1.2.1 Disposition des bornes: système 1 Système de chauffage solaire avec 1 réservoir, 1 pompe et 3 sondes. La sonde S4 / TRET peut s’utiliser optionnelle- ment pour effectuer des bilans de quantité de chaleur. INST 1...
  • Page 6: Système De Chauffage Solaire Et Chauffage D'appoint

    RC1000 Page 6 1.2.3 Disposition des bornes: système 3 Système de chauffage solaire et chauffage d’appoint avec 1 réservoir, 3 sondes et chauffage d’appoint. La sonde S4 / TRET peut s’utiliser optionnellement pour effectuer des bilans de quantité de chaleur.
  • Page 7: Système De Chauffage Solaire Avec 2 Réservoirs Et

    RC1000 Page 7 Système de chauffage solaire avec 2 réservoirs et 1.2.5 Disposition des bornes: système 5 logique de vanne avec 2 réservoirs, 3 sondes, 1 pompe solaire et 1 soupape à 3 voies. La sonde S4 / TRET peut s’utiliser optionnellement pour effectuer des bilans de...
  • Page 8: Système De Chauffage Solaire Avec 2 Capteurs

    RC1000 Page 8 1.2.7 Branchement du système 7 Système de chauffage solaire avec capteurs est / ouest, 1 réservoir, 3 sondes et 2 pompes solaires. INST 7 Symbole Descriptif Sonde du capteur 1 Sonde de réservoir Sonde du capteur 2...
  • Page 9 RC1000 Page 9 1.2.9 Branchement du système 9 Système solaire avec augmentation de températu- re de retour du circuit de chauffage avec 1 réservoir, 4 sondes, 1 pompe solaire et 1 soupape à 3 voies pour l’augmentation de température de retour du circuit de chauffage.
  • Page 10: Utilisation Et Fonctionnement

    RC1000 Page 10 Utilisation et fonctionnement 2.1 Touches de réglage Pour commander le régulateur, utilisez les 3 touches situ- ées sous l’écran. La touche 1 sert à avancer dans le menu d’affichage ou à augmenter des valeurs de réglage. La touche 2 sert à...
  • Page 11: Indicateur De Schémas De Systèmes

    RC1000 Page 11 2.2.3 Indicateur de schémas de systèmes L’indicateur de schémas de systèmes (schéma actif des sys- tèmes) indique les schémas sélectionnés. Cet indicateur se compose de plusieurs symboles d’éléments des systèmes qui, selon l’état actuel du système de chauffage, clignotent, restent affichés ou sont masqués.
  • Page 12: Première Mise En Service

    RC1000 Page 12 3. Première mise en service Lors de la première mise en service, réglez avant tout le schéma de système désiré 1. Brancher l’appareil au réseau électrique. Le régulateur met en marche une phase d’initialisation dans laquelle le voyant de contrôle clignote en vert et en rouge.
  • Page 13: Paramètres De Réglage Et Canaux D'affichage

    RC1000 Page 13 Paramètres de réglage et canaux d’affichage  4.1 Présentation des canaux Le canal correspondant est présent uniquement lorsque l’option „Bilan de quantité de chaleur“ (OCAL) est acti- vée. Legende:  Le canal correspondant est présent uniquement lorsque l’option „Bilan de quantité...
  • Page 14 RC1000 Page 14 Canal Descriptif Page Option refroidissement du capteur 1 ORC1 Option refroidissement du capteur 1 Température maximale du capteur 1 CMX! Température maximale du capteur 1 Option limitation minimale capteur 1 OCN1 Option limitation minimale capteur 1 Température minimale du capteur 1 CMN1 Température minimale du capteur 1...
  • Page 15 RC1000 Page 15 4.1.1 Affichage de température de capteur Indique la température actuelle des capteurs. CAP, CAP1, CAP2: température de capteur • CAP : température du capteur (système avec Gamme d’affichage: 1 capteur) -40 ...+250 °C • CAP1 : température du capteur 1 •...
  • Page 16 RC1000 Page 16 4.1.6 Totaliseur d’heures de fonctionnement Le totaliseur d’heures de fonctionnement fait la somme des h P / h P1 / h P2: heures de fonctionnement solaire du relais correspondant Totaliseur d’heures de (h P / h P1 / hP2). L’écran affiche des heures complètes.
  • Page 17 RC1000 Page 17 4.1.8 Reglage ∆T DT O/ DT1O/ DT2O/DT3O: Au départ, le dispositif de réglage fonctionne comme un Différence temp. branchement dispostif de réglage de différence standard. Lorsque la diffé- Gamme de réglage: rence de branchement (DT O / DT1O / DT2O / DT3O) 1,0 ...
  • Page 18 RC1000 Page 18 4.1.11 Température limite du capteur Lorsque la température limite de capteur préréglée (LIM Déconnection de sécurité du capteur / LIM1 / LIM2) est dépassée, la pompe solaire (R1 / R2) s’arrête afin d’empêcher une surchauffe endommageante des composantes solaires (déconnection de sécurité du LIM / LIM1 / LIM2: capteur).
  • Page 19 [tUMW] 15 min. 1-30 min. Les options et paramètres décrits ci-contre n’ont de sens La logique de priorité RC1000: que dans les systèmes ayant plusieurs réservoirs (système Arr = 4, 5, 6).Avec le réglage priorité 0, tous les réservoirs Priorité: qui ont une température différente de celle du capteur se...
  • Page 20 RC1000 Page 20 4.1.18Fonction thermostat (INST = 3) La fonction thermostat fonctionne indépendamment de Chauffage d’appoint Récupération de l’excès l’activité solaire et peut s’employer, par exemple, pour un de chaleur chauffage d’appoint ou pour récupérer l’excès de chaleur. • TH O <...
  • Page 21: Détection De Panne

    RC1000 Page 21 5. Détection de pannes Fusible T4A En cas de panne, les signes suivants s’affichent sur l’écran: symboles d’avertissement voyant de contrôle Le voyant de contrôle clignote en rouge. Les symboles Le voyant de contrôle clignote en rouge. Les symboles (clignotant) apparaissent sur l’écran.
  • Page 22: Divers

    RC1000 Page 22 5.1 Divers La pompe est chaude même si le transport thermique du La pompe se met en marche, s’arrête, se remet en marche capteur au réservoir n’a pas lieu; l’aller et le retour sont ... et ainsi de suite.
  • Page 23 RC1000 Page 23 Les réservoirs se refroidissent pendant la nuit Contrôler l’inhibiteur de Contrôler aussi les autres reflux dans la circulation pompes reliées au réser- d’eau chaude - o.k. voir solaire. Est-ce que la pompe du circuit du capteur foncti- onne pendant la nuit? Vérifier la fonction...
  • Page 24: Accessoires

    RC1000 Page 24 6.Accessoires Sondes Notre offre comprend des sondes à haute température, des sondes de contact pour surface plate, des sondes à température extérieure, des sondes à température intéri- eure, des sondes de contact pour tuyau et des sondes de radiation, également disponibles comme sondes complètes...
