Cavaliers - Ramiaudio PRT666 Manuel Utilisateur

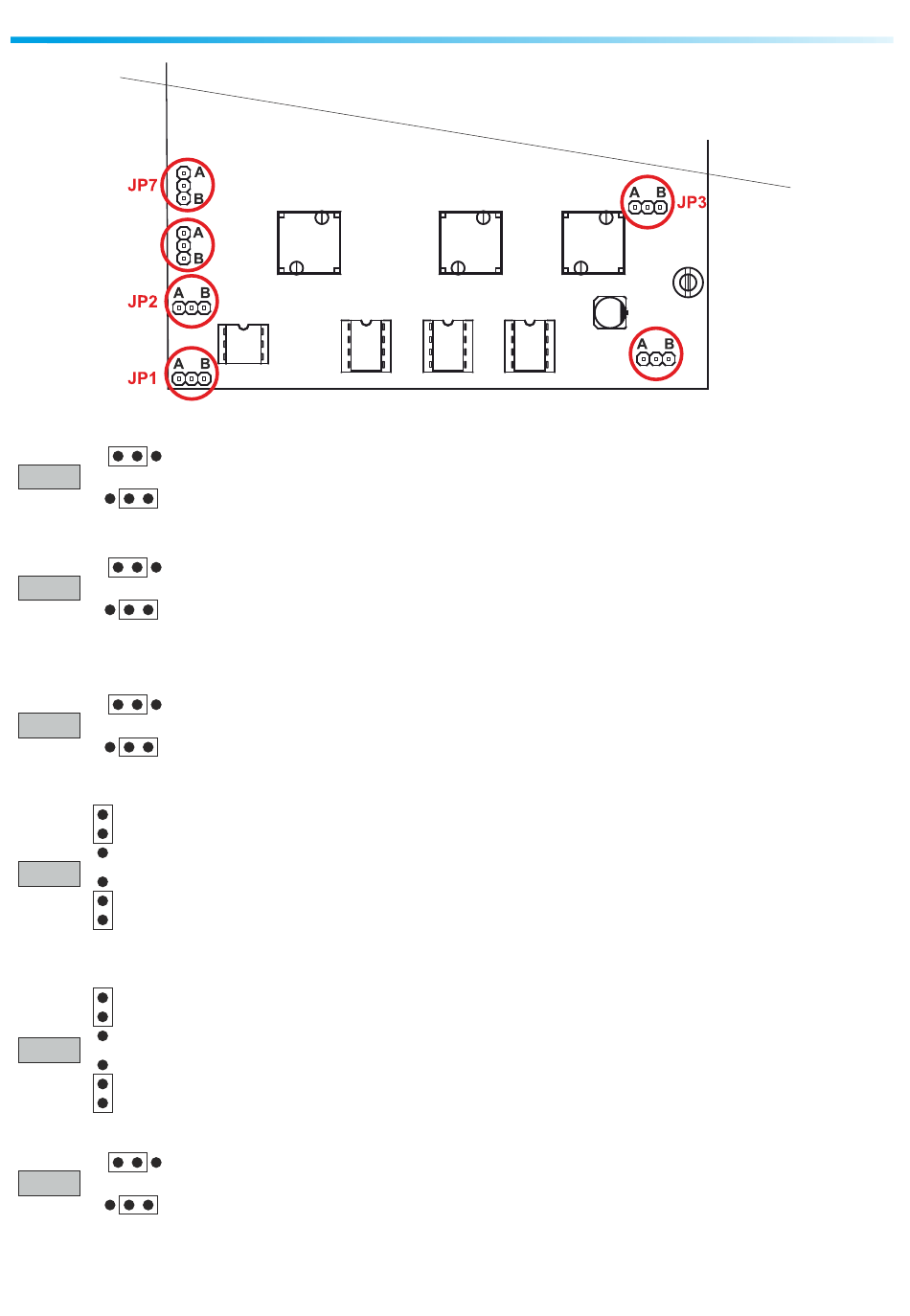

CAVALIERS

JP8
JP 1
JP 2
JP 3
A : La sortie Ligne Micro Antenne est commutée par la bascule On/Off interne.
JP 7
B : La sortie Ligne Micro Antenne est toujours passante quelque soit la position
de la bascule interne.
A : La commande sur la pin 21 de la sub-D est active quand le micro est OFF
(commande pour un mute extérieur)
JP 8
B : La commande sur la pin 21 de la sub-D est active quand le micro est ON
(commande par exemple d'un on air)
JP 10
Rami
A : Action sur ordre 1  ordre et boucle vers ordre 1 et ordre 2.
B : Action sur ordre 1  ordre et boucle vers ordre 1 seulement.
A : Action sur ordre 1 ou ordre 2  mute départ Ligne Micro Antenne
B : Action sur ordre 1 ou ordre 2  aucune action sur départ Ligne Micro
Antenne.
A : En PRT666 Stand alone, il permet d'allumer le Rouge en interne.
B : Pas d'action sur le Rouge en interne (allumé par retour extérieur)
A : Alimentation fantôme ON
B : Alimentation fantôme OFF
JP10
8 PRT666
