16 4 Insertion des consommables
4.2 1.14

Insertion du ruban transfert

i
Information!
Ne pas insérer de ruban transfert en cas d'impression thermique directe et enlever éventuellement le ruban
déjà introduit.
1
2
3
4
5
6

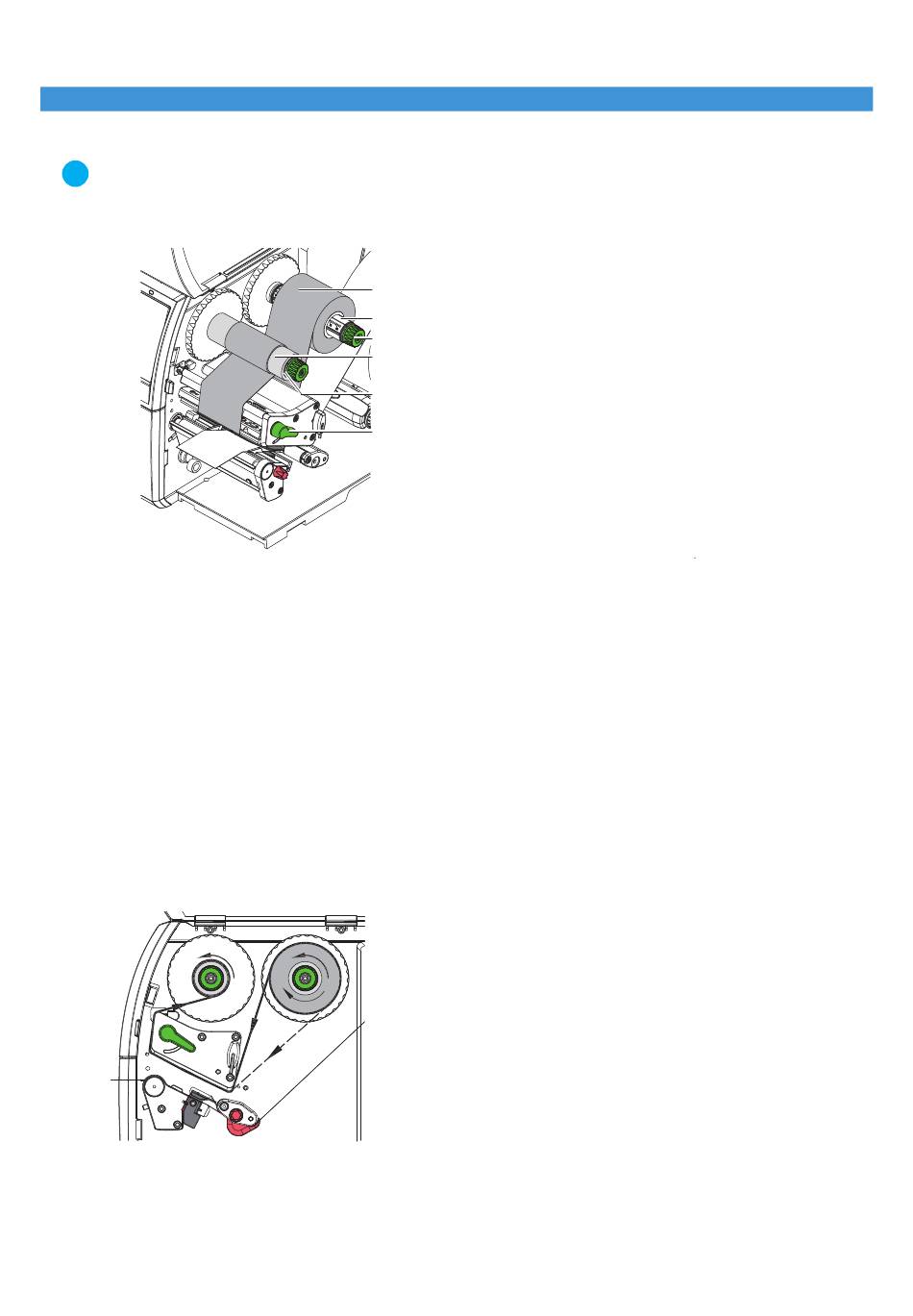

Figura 11
Figure 13
1. Nettoyer la tête d'impression avant l'insertion de ruban transfert ( 6.3 page 19).
2. Tourner le levier (6) dans le sens inverse des aiguilles d'une montre pour soulever la tête d'impression.
3. Pousser le rouleau de ruban transfert (1) sur le dérouleur (2), de manière à ce que la partie encrée du ruban
pointe vers le bas lors du déroulement.
4. Positionner le rouleau (1) sur le dérouleur afin que les deux extrémités du rouleau soient à des valeurs identiques
sur l'échelle.
5. Maintenir le rouleau de ruban transfert (1) et tourner le bouton de réglage sur le dérouleur (3) dans le sens
inverse des aiguilles d'une montre jusqu'à ce que le rouleau soit fixé.
6. Pousser un mandrin approprié (4) sur l'enrouleur de ruban transfert (5) et le fixer de la même manière.
7. Guider le ruban transfert à travers le mécanisme d'impression comme décrit sur la Figure 14.
8. Fixer le début de ruban transfert avec une bande collante sur le mandrin (4). Respecter le sens de rotation, à
l'inverse des aiguilles d'une montre, de l'enrouleur de ruban transfert.
9. Tourner l'enrouleur (5) dans le sens inverse des aiguilles d'une montre pour lisser le ruban transfert.
10. Tourner le levier (6) dans le sens des aiguilles d'une montre pour verrouiller la tête d'impression.
Figure 14 Figura 12
Insertion du ruban transfert
Défilement du ruban transfert
1
2
3
4
5
6
