4 Insertion des consommables
1.13.4 4.1.3 Réglage de la cellule de détection d'étiquettes
La cellule de détection d'étiquettes (2) peut être déplacée perpendiculairement au sens de marche du papier pour
s'adapter à la matière. Le capteur (1) de la cellule (Voir Fig. 10) de détection d'étiquettes est visible de devant
à travers le mécanisme d'impression et est signalé par une encoche dans le support de la cellule de détection
d'étiquettes. Lorsque l'imprimante est allumée, une LED jaune allume la position du capteur.
 Dévisser la vis (4).
 Positionner la cellule de détection d'étiquettes avec la manette (3) de façon à ce que le capteur (1) puisse repérer
l'intervalle entre les étiquettes, une marque noire ou une découpe.

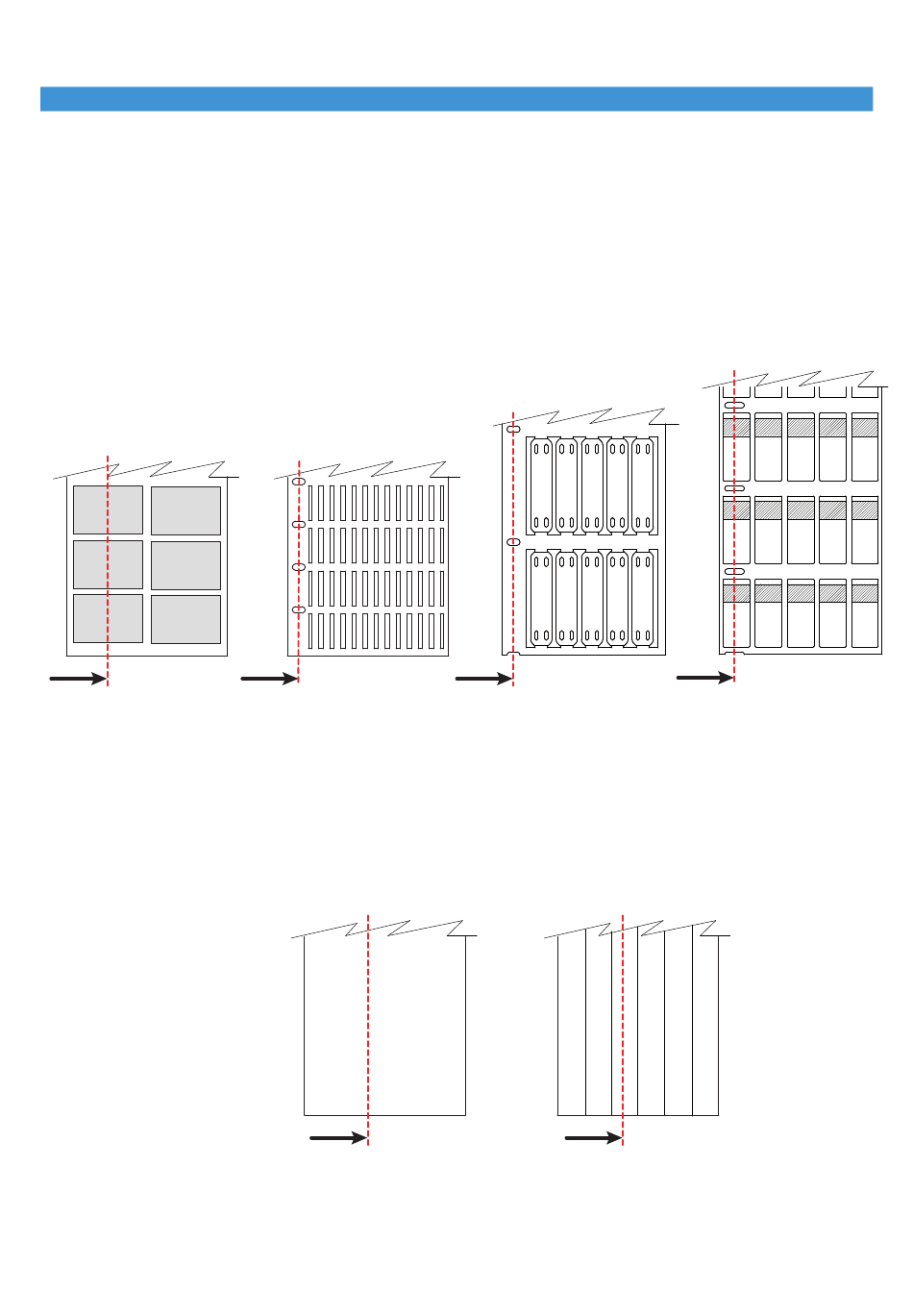

Dans les figures 11 et 12 sont indiqués certains exemples qui montrent le correct positionnement du capteur (1) selon
la typologie du matériel à imprimer.
TTL.....
POSITIONNEMENT
DU CAPTEUR
Figure 11 Exemples
(*) Certaines versions des étiquettes pour câbles KM-ROLL sont équipées d'une ligne transversale au lieu du slot latéral en ce cas
TTF...
positionner le détecteur centralement sur un signe
Dans le cas de film en continu TTF ou de bande continuelle STRIP-ROLL , positionner le détecteur (1) sur à
n'importe quel endroit sur le matériel, un positionnement spécifique n'est pas nécessaire.
POSITIONNEMENT
DU CAPTEUR
1.13.5
Figura 12 Exemples de bon positionnement
TPM-ROLL.....
TTL.....
POSITIONNEMENT
DU CAPTEUR
de bon positionnement du capteur
POSITIONNEMENT
DU CAPTEUR
STRIP-ROLL...
TTF...
POSITIONNEMENT
DU CAPTEUR
du capteur
ETF-ROLL.....
TPM-ROLL.....
POSITIONNEMENT
DU CAPTEUR
POSITIONNEMENT
DU CAPTEUR
câble.
STRIP-ROLL...
POSITIONNEMENT
DU CAPTEUR
KM-ROLL..... (*)
ETF-ROLL.....
POSITIONNEMENT
DU CAPTEUR
POSITIONNEMENT
DU CAPTEUR
TTL....
POSITIONNEMENT
DU CAPTEUR
POSITIONNEMENT
DU CAPTEUR
15
