1.
PREPARATIFS
1. Cet appareil est conçu exclusivement pour
les voitures dont l'alimentation est de 12 V à
masse négative.
2. Veuillez lire attentivement ces instructions.
3. Veillez à débrancher la borne négative de la
batterie "-" avant d'installer l'appareil afin
d'éviter tout court-circuit. (Figure 1)
2.
CONTENU DE L'EMBALLAGE
1 Unité Principale
2 Ampli-tuner
3 Manuels
Mode d'emploi et manuel d'installation
Carte de garantie
Étiquette guide pour radio SIRIUS
4 Cordon d'alimentation (pour le module
principal)
5 Cordon d'alimentation (pour l'ampli-tuner)
6 Cordon de connexion (unité principale ↔
ampli-tuner)
7 Cordon de rallonge d'antenne
8 Cordon de connexion RGB
9 Sac d'accessoires de l'unité principale
(No 1)
Vis à tête plate (M5 × 8) .............................. 4
Vis hexagonales sem (M5× 8) .................... 5
Dérivation électrique

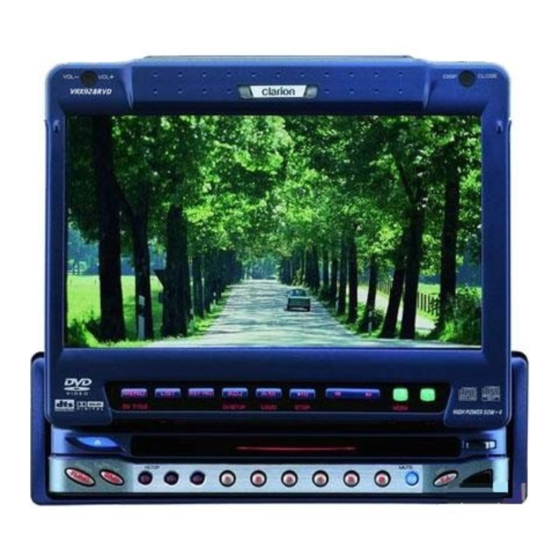

VRX928RVD
Manuel d'installation et de connexion
Table des matières
1. PREPARATIFS ....................................................................... 155
2. CONTENU DE L'EMBALLAGE .............................................. 155
3. PRECAUTIONS GENERALES .............................................. 156
4. PRECAUTIONS AU SUJET DE L'INSTALLATION ................. 156
5. INSTALLATION DE L'UNITE PRINCIPALE ............................ 157
6. RETRAIT DE L'UNITE PRINCIPALE ...................................... 159
7. PRECAUTIONS AU SUJET DES CONNEXIONS ................. 159
8. CONNEXION DES CABLES .................................................. 160
9. EXEMPLES DE SYSTEMES ................................................. 163
0 Sac d'accessoires de l'unité principale
! Sacs d'accessoires de l'ampli-tuner
@ Support de montage universel
# Télécommande
$ Pile
% Embout extérieur
¥ Boîtier DCP
Figure 1
Vis à métaux (M4× 3) .................................. 4
(No 2)
Plaques de support ..................................... 2
Serre-fil
Entretoise
Vis spéciale
Consoles de montage ................................. 2
Attaches à canot ......................................... 4
Vis à métaux (M4 × 8) ................................. 4
(pour la télécommande)
Batterie
de la voiture
155
VRX928RVD
