Installation Électrique; Raccordement Électrique - Poolex Silverline MINI Manuel D'installation Et D'utilisation

ATTENTION : L'installation doit être réalisée par un professionnel qualifié.
Ce chapitre est purement indicatif et doit être vérifié et adapté le cas échéant en fonction des
conditions d'installation.

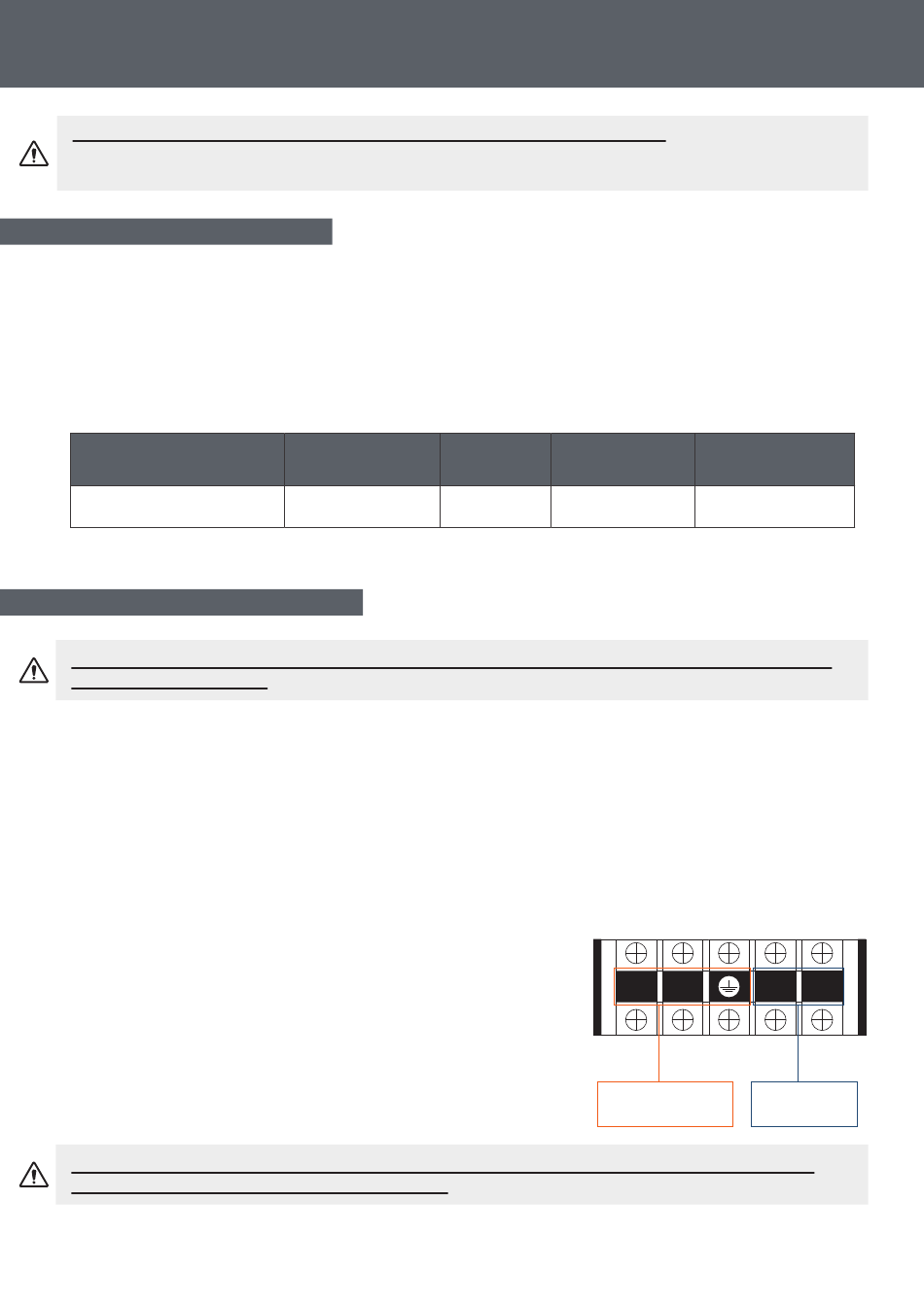

3.6 Installation électrique
Pour fonctionner en toute sécurité et conserver l'intégrité de votre installation électrique, l'appareil doit être
raccordé à une alimentation générale en respectant les règles suivantes:
En amont, l'alimentation électrique générale doit être protégée par un interrupteur différentiel de 30 mA.
La pompe à chaleur doit être raccordée à un disjoncteur courbe D adapté (voir tableau ci-dessous) en
conformité avec les normes et réglementations en vigueur dans le pays où le système est installé.
Modèles
Silverline Mini
Section du câble prévue pour une longueur maximale de 30m. Au delà veuillez demander l'avis d'un électricien.
1
3.7 Raccordement électrique
ATTENTION : L'alimentation électrique de la pompe à chaleur doit être impérativement coupée
avant toute intervention.
Veuillez suivre les instructions ci-après afin de raccorder électriquement la pompe à chaleur.
Étape 1 :
Démontez le panneau électrique latéral à l'aide d'un tournevis afin d'accéder au bornier élec-
trique.
Étape 2 : Insérez le câble dans l'unité de la pompe à chaleur en passant par l'ouverture prévue à cet effet.
Étape 3 : Raccordez le câble d'alimentation au bornier selon le schéma ci-dessous.
Étape 4 : Refermez le panneau de la pompe à chaleur avec soin.
Asservissement d'une pompe de circulation
Selon le type d'installation, vous pouvez également raccorder une
pompe de circulation aux bornes P
de pair avec la pompe à chaleur.
ATTENTION : L'asservissement d'une pompe dont la puissance est supérieure à 5A (1000W)
nécessite l'utilisation d'un relais de puissance.
3. Installation
Courant
Alimentation
maximal
Monophasé
4.9
230V~50Hz
et P afin que celle-ci fonctionne
1 2
14
Protection
Diamètre
magnéto-thermique
du câble
(courbe D)
RO2V 3x2.5 mm²
Modèle Monophasé
L N
PHASE PHASE NEUTRE NEUTRE TERRE TERRE
Connecter à l'alimentation
Connecter à l'alimentation
230V / 50Hz
230V / 50Hz
10A
P P
1 2
PHASE PHASE NEUTRE NEUTRE
Connecter à la
Connecter à la
pompe à filtration
pompe de filtration
ou un relais de puissance
ou un relais de puissance
