RocketFish RF-WHD100 Guide D'installation Rapide

Adaptateur pour
WirelessHD
GUIDE D'INSTALLATION RAPIDE
RF-WHD100
Instructions de sécurité importantes
Ce guide contient d'importantes instructions de sécurité. Lire avec
attention et respecter toutes les instructions lors de l'installation et
l'utilisation de cet adaptateur. Lire ce manuel complètement avant de
déballer, d'installer ou de mettre l'adaptateur en service. Conserver ces
instructions dans un endroit facilement accessible.
• Attention : toujours manipuler l'adaptateur avec soin et le conserver
dans un endroit exempt de poussière et propre.
• Ne pas exposer l'adaptateur à des liquides ou à l'humidité.
• Ne pas exposer l'adaptateur à des températures supérieures à
40 °C (104 °F) lorsqu'il est en service.
• Ne pas faire tomber ni heurter l'adaptateur.
• Ne pas essayer de démonter ni de modifier l'adaptateur. Seules des
MD
personnes autorisées peuvent effectuer l'entretien de l'adaptateur.
• L'adaptateur n'est pas étanche.
• Garder l'appareil au sec.
• Ne pas utiliser un adaptateur c.a. différent afin d'éviter les risques
d'incendie ou de fumée.
Contenu du carton
• Émetteur WirelessHD 60 GHz
• Récepteur WirelessHD 60 GHz
• Câbles HDMI (2)

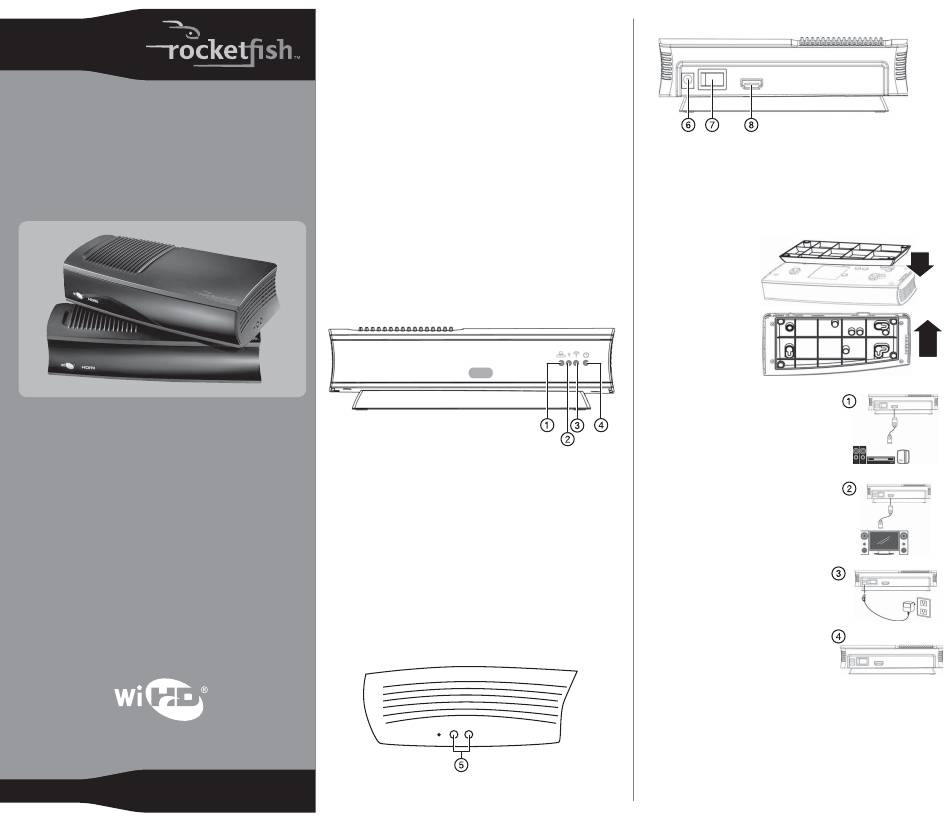

Panneaux avant de l'émetteur et du récepteur
1 DEL de liaison (bleue)
Allumée : indique que le récepteur est connecté à l'émetteur.
Éteinte : indique que les appareils ne sont pas connectés. Réinitialiser
les deux dispositifs.
Clignotement : en attente d'une connexion.
2 DEL faible (verte)
Allumée : indique que le signal est faible. La DEL forte sera éteinte.
Éteinte : indique qu'il n'existe aucune connexion ni aucun signal.
3 DEL forte (verte)
Allumée : indique que le signal est fort. La DEL faible sera allumée.
Éteinte : indique que le signal est faible. La DEL faible sera allumée.
Avertissement : si les quatre DEL clignotent simultanément, le
ventilateur de refroidissement ne fonctionne pas. Mettre l'adaptateur
hors tension et contacter le service à la clientèle de Rocketfish.
4 Témoin de Marche-Arrêt
Allumée : indique que l'alimentation est connectée et sous tension.
Éteinte : indique que l'alimentation est hors tension.
Panneau latéral
5 RESET (Réinitialisation) et CFG (Configuration)
Ces touches sont réservées au dépannage en usine; ne pas les utiliser.
• Adaptateurs d'alimentation (2)
• Supports de montage pour la base (2)
• Guide d'installation rapide
RESET CFG
Panneaux arrière de l'émetteur et du récepteur
6 ENTRÉE c.c.
Brancher l'adaptateur d'alimentation sur cette prise et sur une prise secteur.
7 Interrupteur marche-arrêt
Appuyer sur l'interrupteur marche-arrêt pour mettre l'appareil en marche.
8 HDMI
Permet de connecter les câbles HDMI du composant source à
l'émetteur, et du récepteur au téléviseur/projecteur.
Installation
Pour fixer les socles :
1 Aligner les orifices du
socle sur les onglets de
montage au bas de
l'émetteur ou du récepteur.
2 Appuyer sur le socle puis
le faire glisser vers la
gauche afin que les
onglets maintiennent le
socle en place.
Pour connecter l'émetteur et le récepteur :
1 Connecter une extrémité du câble HDMI
à la sortie du composant source (lecteur
Blu-ray/DVD, console de jeux, ordinateur, etc.)
à la prise d'entrée au dos de l'émetteur.
Remarque : il est possible d'utiliser l'émetteur
conjointement avec le commutateur HDMI 4
voies de Rocketfish (modèle RF-HDMI4), pour
envoyer des signaux HD sans fil à quatre
composants source au maximum.
Remarque : pour une connexion à un
ordinateur équipé d'une sortie DVI, utiliser
un adaptateur HDMI vers DVI de Rocketfish
(modèle RF-G1174).
2 Connecter l'autre extrémité du câble HDMI
au dos du récepteur à une entrée HDMI
disponible du TVHD ou du projecteur HD.
3 Connecte les cordons d'alimentation aux
prises DC IN (entrées c.a.) de l'émetteur et
du récepteur à une prise secteur.
4 Mettre les appareils connectés sous tension,
puis appuyer sur les commutateurs
d'alimentation de l'émetteur et du récepteur
en position ON (marche).
Positionnement de l'émetteur et du récepteur
Pour des résultats optimaux, l'émetteur et le récepteur doivent :
• être en vis-à-vis dans la même pièce;
• ne pas être séparés de plus de 33 pieds (10 mètres);
• être de même niveau (l'un ne doit pas être plus élevé que l'autre);
• être dans des espaces ouverts (et non pas dans une armoire ou sur
une étagère close).
Remarque : si l'image vidéo commence à se dégrader, essayer de
repositionner le dispositif afin d'assurer à l'émetteur autant de chemins
d'accès sans obstacles au récepteur que possible.
