B. Mesurage de la tension AC (voir figure 4)
Avertissement
Pour éviter lésions corporelles causées par des décharges électriques, ou dommages à
l'instrument, même s'il est possible d'obtenir des lectures, ne mesurer jamais tensions
supérieures à 1000Vp
Per éviter décharges électriques, faites beaucoup d'attention quand vous mesurez hautes
tensions.
Les positions de mesure de la tension AC sont: 200V et 750V.
Pour mesurer la tension AC :
1. Insérez la pointe rouge dans la borne V et la pointe noire dans la borne COM
2. Tournez le sélecteur rotatif sur une position de mesure correcte sur l'échelle V
3. Branchez les pointes à l'objet à mesurer
La valeur mesurée qui apparaîtra sur l'affichage sera la valeur efficace d'une onde
sinusoïdale (valeur de réponse moyenne)
Note:
Si la valeur de la tension à mesurer n'est pas connue, utilisez l'échelle de mesure la
plus élevée (1000V) et reculez graduellement jusqu'atteindre une lecture
satisfaisante.
Si sur l'affichage apparaît "1", ça signifie que l'échelle sélectionnée présente un
surcharge; pour obtenir une lecture correcte, on doit sélectionner une échelle plus
haute.
Sur chaque échelle l'instrument a une impédance d'entrée d'environ 10M . Cet effet
de charge peut provoquer des erreurs de mesure dans les circuits avec impédance
élevée. Si l'impédance du circuit est inférieure ou égal à 10k , l'erreur est
négligeable (0.1% ou inférieure).
Une fois terminée la mesure de la tension AC, débranchez les pointes du circuit
mesuré..

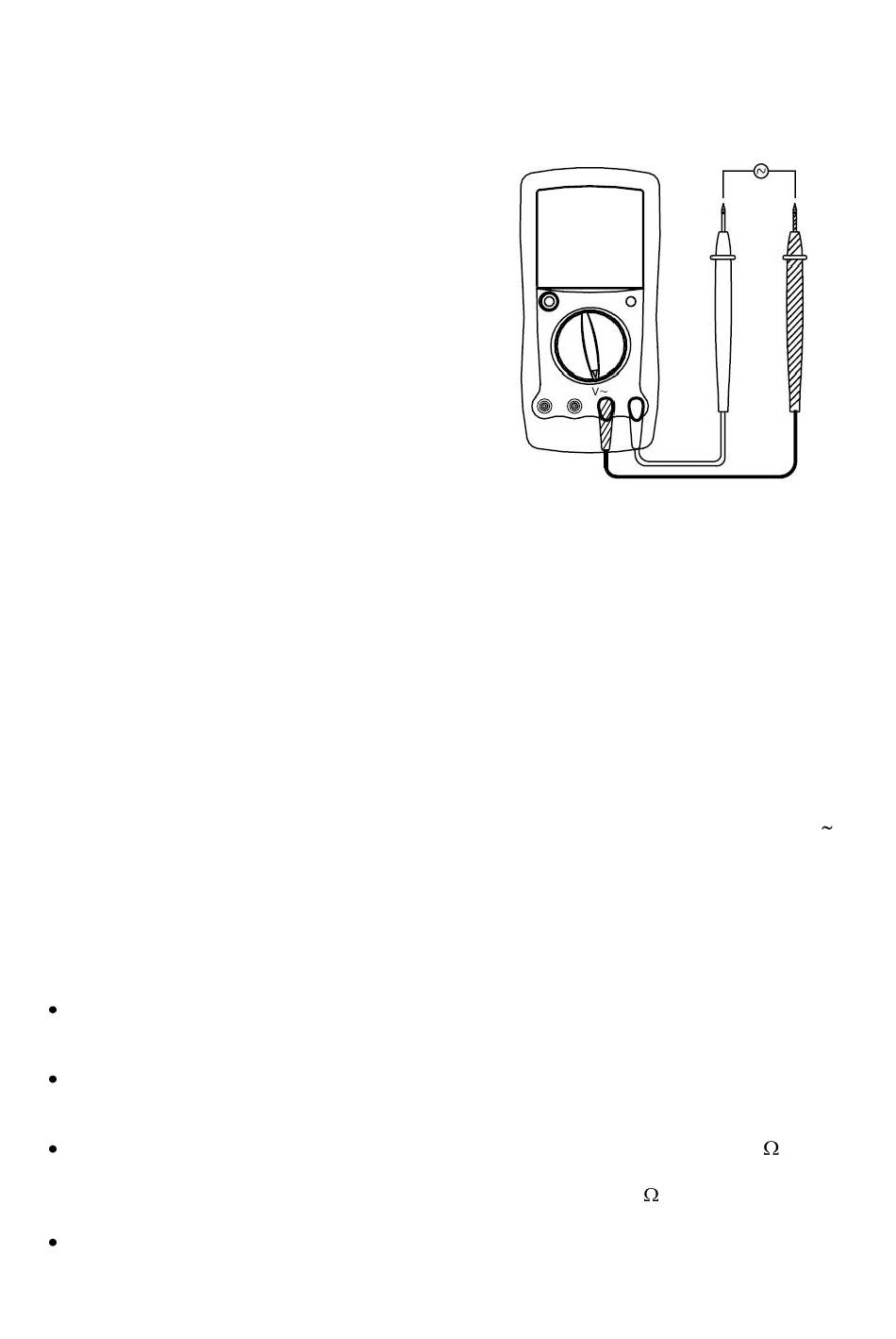

(figure 4)
