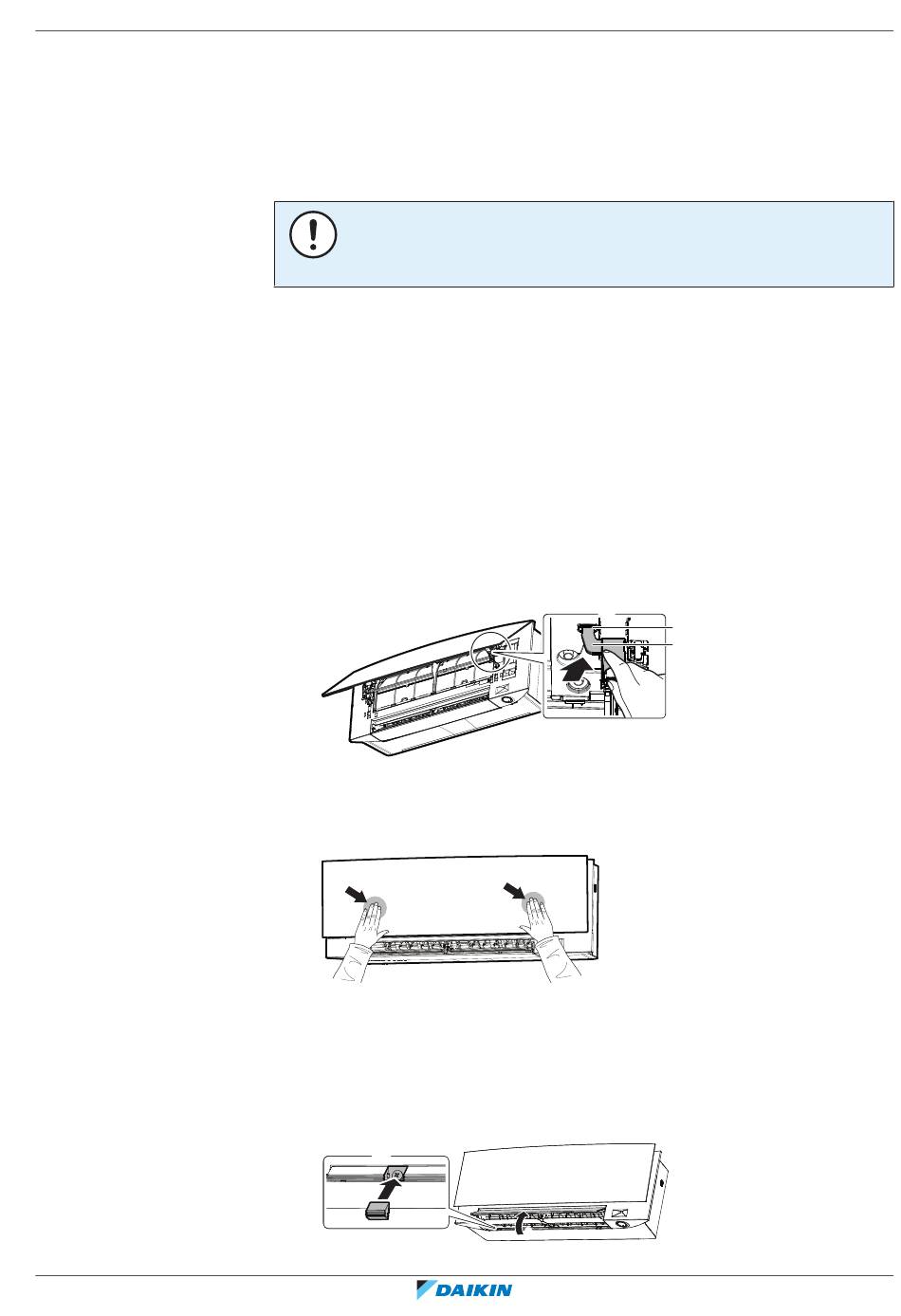

9.4.2 Fermeture du couvercle de service

9.4.3 Repose du panneau avant

9.4.4 Pour fermer le panneau avant

9.4.5 Installation des cache-vis

FTXJ-A(W)(S)(B)
Climatiseur autonome Daikin
4P518023-12K – 2022.05
9
Finalisation de l'installation de l'unité intérieure
|
5 Fermez le panneau avant. Voir
1 Placez le couvercle de service à son emplacement d'origine sur l'unité.
2 Replacez 1 vis sur le couvercle d'entretien.
REMARQUE
Lors de la fermeture des panneaux de service, assurez-vous que le couple de serrage
ne dépasse pas 1,4 (±0.2) N•m.
1 Fixez le panneau avant.
2 Alignez l'axe du côté droit sur la fente de l'axe et introduisez-le à fond.
3 Poussez légèrement le panneau avant vers le côté droit, alignez l'axe du côté
gauche sur la fente et insérez-le à fond.
4 Fermez les verrous des deux côtés.
1 Soulevez légèrement le panneau avant et retirez le support de la languette de
fixation.
a Arrière du panneau avant
b Languette de fixation
c Support
2 Fermez le panneau avant.
3 Appuyez délicatement sur le panneau avant jusqu'à ce qu'il s'enclenche.
1 Ouvrez le panneau avant, puis retournez le rabat.
2 Posez les deux cache-vis (1 de chaque côté).
2
"9.4.4 Pour fermer le panneau
a
c
d
1
4
avant" [
 47].
