- Page 1 MANUEL D’UTILISATION A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 12/16 A.D.J. Supply Europe B.V. – www.americandj.eu - Ikon Profile Pearl Pearl - Manuel d’utilisation Page 1...
- Page 2 Déconnectez tous vos équipements électriques du courant secteur lorsqu'ils ne servent pas. Nous vous en remercions ! A.D.J. Supply Europe B.V. – www.americandj.eu - Ikon Profile Pearl Pearl - Manuel d’utilisation Page 2...
-
Page 3: Table Des Matières
DIMENSIONS GOBOS ......................... 12 CHANGEMENT DE GOBO ......................13 UTILISATION D’UNE GELATINE ....................13 INSTALLATION ........................... 13 TÉLÉCOMMANDE UC-IR ......................14 TRAITS DMX 3 CANAUX DMX ....................15 CHAINAGE DES UNITÉS ......................15 COURBES DE GRADATION ......................15 REMPLACEMENT DU FUSIBLE ....................16 ENTRETIEN ..........................16 DÉPANNAGE ..........................16 SPÉCIFICATIONS ........................17 RoHS et DEEE ..........................18 NOTES ............................20 A.D.J. Supply Europe B.V. – www.americandj.eu - Ikon Profile Pearl Pearl - Manuel d’utilisation Page 3... -
Page 4: Informations Générales

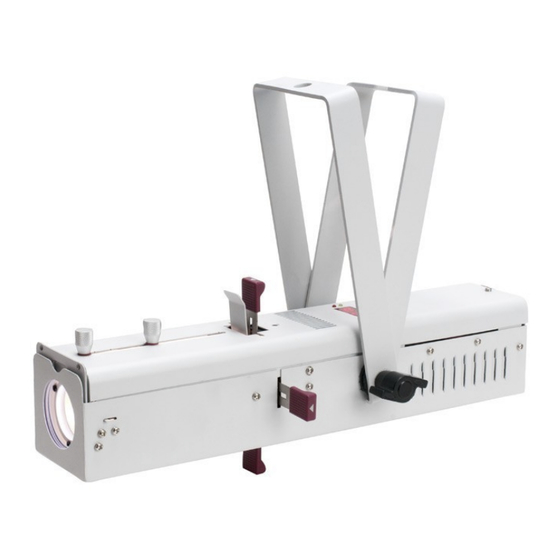

Veuillez ne pas renvoyer cette unité à votre revendeur agréé avant d’avoir contacté notre service clientèle. Introduction : L’Ikon Profile Pearl d’American DJ® est une mini-découpe à LED blanche 32W dans un boîtier blanc munie de 4 couteaux, d’un porte-gobo et d’un porte-filtre, ayant un angle d’ouverture variable manuellement de 15 à... -
Page 5: Précautions De Manipulation
Pendant son fonctionnement, le boîtier de l’unité peut devenir extrêmement chaud. Évitez de toucher l’unité à mains nues pendant son utilisation. American DJ® n’acceptera aucune responsabilité relative à des dommages résultant du non-respect des instructions reprises dans ce manuel ou d’une modification non autorisée de l’unité. -
Page 6: Dispositions
8. Boutons rotatifs : pour ajuster et fixer l’angle d’ouverture de faisceau de 15 à 30 degrés ainsi que pour réglér le focus. 9. Verrouillage du porte-filtre. A.D.J. Supply Europe B.V. – www.americandj.eu - Ikon Profile Pearl Pearl - Manuel d’utilisation Page 6... -
Page 7: Configuration
Exigences de câble DATA (câble DMX) (pour fonctionnement DMX) : l’Ikon Profile Pearl peut être commandée via un protocole DMX-512. L’Ikon Profile Pearl est une unité DMX fonctionnant 3 canaux DMX. L'adresse DMX peut être configurée via l ‘affichage LCD à... - Page 8 Broche 2 Data True (signal +) Broche 3 Broche 3 Non utilisée Broche 4 - Non utilisée Non utilisée Broche 5 - Non utilisée A.D.J. Supply Europe B.V. – www.americandj.eu - Ikon Profile Pearl Pearl - Manuel d’utilisation Page 8...
-
Page 9: Menu Systeme
Affichage LCD activé Affichage LCD s’éteint après 2min. Affichage tourné de 180 degrés Configuration manuelle Test automatique Température interne Durée de fonctionnement totale Version firmware A.D.J. Supply Europe B.V. – www.americandj.eu - Ikon Profile Pearl Pearl - Manuel d’utilisation Page 9... - Page 10 MENU SYSTEME (Suite) Menu Système : L’Ikon Profile Pearl est muni d’un affichage à 4 boutons de navigation facile d’utilisation. Pour accéder au menu principal appuyez le bouton MENU. Pour naviguer dans les sous-menus, utilisez les boutons UP et DOWN. Pour confirmer vos réglages, confirmez d’abord avec le bouton ENTER, puis poussez et maintenez le bouton MENU pendant 3 secondes pour sauvegarder votre choix.
- Page 11 DISP : cette fonction permet de retourner l’affichage de 180 degrés dans le cas où l’Ikon Profile Pearl serait monté tête-en-bas afin de faciliter la lecture de l’affichage. 1. Pressez le bouton MENU jusqu’à ce que s’affiche « DISP », puis pressez le bouton ENTER 2.
-
Page 12: Dessin Dao
1. Pressez à répétition le bouton MENU jusqu'à ce que s'affiche « VER ». Pressez le bouton ENTER et la version du logiciel s’affichera alors. 2. Pressez le bouton MENU pour quitter cette fonction. DESSIN DAO DONNÉES PHOTOMÉTRIQUES DIMENSIONS GOBOS A.D.J. Supply Europe B.V. – www.americandj.eu - Ikon Profile Pearl Pearl - Manuel d’utilisation Page... -
Page 13: Changement De Gobo
CHANGEMENT DE GOBO Le gobo de l’Ikon Profile Pearl peut être changé très facilement et être remplacé par des gobos personnalisés si vous le désirez. Afin de remplacer le gobo : 1. Retirez doucement le porte-gobo du boîtier de l’Ikon Profile Pearl. Le porte-gobo est localisé... -
Page 14: Télécommande Uc-Ir
TÉLÉCOMMANDE UC-IR La télécommande à infrarouge UC-IR d’ADJ (vendue séparément) vous permet de piloter différentes fonctions de l’Ikon Profile Pearl jusqu’à une distance de 10 mètres. L’application pour iOS “Airstream IR” (téléchargement gratuit sur l’App Store d’Apple) pour de piloter les mêmes fonctions jusqu’à une distance de 5m. Après avoir acheté... -
Page 15: Traits Dmx 3 Canaux Dmx
COURBE PAR DÉFAUT CHAINAGE DES UNITÉS Via les entrées/sorties CEI à l’arrière de l’Ikon Profile Pearl, vous pouvez chaîner max. 16 unités en 120V ou 27 unités en 230V. Après le maximum d’unités cohainables, vous devez vous brancher sur une autre prise secteur. Ne mélangez pas différents modèles dans un chaînage. -
Page 16: Remplacement Du Fusible
1. Assurez-vous que le fusible externe n’a pas sauté. Le fusible se situe sur le panneau arrière de l’unité. 2. Assurez-vous que les couteaux de l’unité soit bien sorties et non fermés. A.D.J. Supply Europe B.V. – www.americandj.eu - Ikon Profile Pearl Pearl - Manuel d’utilisation Page... -
Page 17: Spécifications
À noter : Les caractéristiques et améliorations dans la conception apportées à cette unité ainsi que ce manuel sont sujets à modification sans notice préalable écrite ou publiée. A.D.J. Supply Europe B.V. – www.americandj.eu - Ikon Profile Pearl Pearl - Manuel d’utilisation Page... -
Page 18: Rohs Et Deee
électriques ou électromagnétiques – en un ot, tout appareil que nous pouvons retrouver dans nos foyers ou au bureau. En tant que fabricants de produits des marques AMERICAN AUDIO, AMERICAN DJ, ELATION Professional et ACCLAIM Lighting, nous devons nous conformer à la directive RoHS. Par conséquent, deux ans même avant l’entrée en vigueur de cette directive, nous nous sommes mis en quête de... - Page 19 (Numéro d’enregistrement en Allemagne : DE41027552) Par conséquent, les produits AMERICAN DJ et AMERICAN AUDIO peuvent être déposés aux points de collecte gratuitement et seront utilisés dans le programme de recyclage. Les produits ELATION Professional, utilisés uniquement par les professionnels, seront gérés par nos soins. Veuillez nous renvoyer vos produits Elation directement à...
-
Page 20: Notes
