- Page 1 Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu Rev. 3/10...
-
Page 2: Table Des Matières
Sommaire INTRODUCTION ..................................3 INSTRUCTIONS GÉNÉRALES ..............................3 PROPRIÉTÉS..................................... 3 CONSIGNES DE SÉCURITÉ................................ 4 CONFIGURATION ..................................4 MENU SYSTÈME ..................................6 FONCTIONNEMENT ................................. 8 RACCORDEMENT EN DAISY CHAIN ............................9 COMMANDE UC3 ..................................9 FONCTIONS ET COMMANDES DMX ............................11 REMPLACEMENT DU FUSIBLE ............................... -
Page 3: Introduction

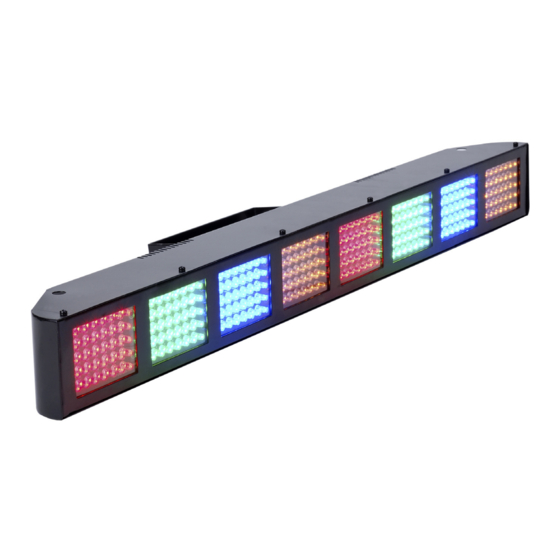

Introduction: La Color Burst 8 DMX fait partie de l’effort continu d’American DJ de concevoir des unités intelligentes de grande qualité à prix abordable. La Color Burst 8 DMX est une unité DMX intelligente à affichage LED. Cette unité peut être utilisée en mode autonome ou en configuration maître/esclave. Cette unité... -
Page 4: Consignes De Sécurité
D. l’appareil ne semble pas fonctionner normalement ou montre des signes de fonctionnement anormal. CONFIGURATION Alimentation : La Color Burst 8 DMX d’ American DJ® est dotée d’un ballast électronique qui détectera automatiquement le voltage lors du branchement de l’unité. Le ballast électronique vous permet de ne pas vous préoccuper du voltage, cette unité... -
Page 5: Configuration (Suite)
Exigences de câble DATA (câble DMX) (pour fonctionnement DMX) : La Color Burst 8 DMX pet être commandée via protocole DMX-512. La Color Burst 8 DMX est une unité DMX à trois canaux. L’adresse DMX est configurée sur le panneau arrière de la Color Burst 8 DMX. -
Page 6: Menu Système
CONFIGURATION (suite) Connecteurs DMX XLR 5 broches. Certains constructeurs utilisent des câbles data DMX-512 5 broches pour la transmission de DATA plutôt que des 3 broches. Ces câbles DMX 5 broches peuvent être intégrés dans un circuit DMX. Il est impératif d’utiliser un adaptateur de câbles lorsque vous insérez un câble data 5 broches dans un circuit 3 broches, ils se trouvent généralement dans la plupart des magasins de vente de pièces électroniques. -
Page 7: Menu Système (Suite)
MENU SYSTÈME (suite) Menu système embarqué : La Color Burst 8 DMX est dotée d’un menu de système à navigation aisée. La section suivante détaillera les fonctions de chaque commande dans le menu système. Veuillez lire la section suivante attentivement! Pour accéder au menu principal, appuyez sur le bouton MENU. -
Page 8: Fonctionnement
Un jeu d’orgues DMX vous permet de créer des programmes uniques répondant parfaitement à vos besoins. 1. La Color Burst 8 DMX est une unité à mode 3 canaux DMX. Voir pages 13-14 pour une description détaillée des valeurs et caractéristiques DMX. -
Page 9: Fonctionnement (Suite)
FONCTIONNEMENT (suite) Fonctionnement maître/esclave : Cette fonction vous permet de chaîner jusqu’à 16 unités ensemble et de les faire fonctionner sans jeu d’orgues. En fonctionnement maître-esclave, une unité agira comme unité commandante et les autres réagiront à ses programmes. N’importe quelle unité peut être maître ou esclave. 1. - Page 10 A.D.J. Supply Europe B.V. – www.americandj.eu – Color Burst 8™ Manuel d’utilisation Page 10...
-
Page 11: Fonctions Et Commandes Dmx
FONCTIONS ET COMMANDES DMX Canal Valeur Fonction MODES 10-89 STROBOSCOPE 90-169 CHENILLARD 170-249 FONDU 250 - 255 MODE MUSICAL CHENILLARDS 10-19 CHENILLARD 1 20-29 CHENILLARD 2 30-39 CHENILLARD 3 40-49 CHENILLARD 4 50-59 CHENILLARD 5 60-69 CHENILLARD 6 70-79 CHENILLARD 7 80-89 CHENILLARD 8 90-99... -
Page 12: Remplacement Du Fusible
L’unité ne répond pas au son : 1. Les basses fréquences (basses) ou les sons aigus ne devraient pas activer l’unité. Si les problèmes persistent, contactez le service clientèle d’American DJ® A.D.J. Supply Europe B.V. – www.americandj.eu – Color Burst 8™ Manuel d’utilisation Page 12... -
Page 13: Spécificités
SPÉCIFICITÉS Modèle : Color Burst 8 DMX SPÉCIFICITÉS : Voltage : 100 V~240 V 50/60 Hz LED : Total 280 LED (70 rouge, 70 vertes, 70 bleues et 70 ambres) Alimentation électrique : 25 W Fusible : 7 Amp Raccordement Daisy 24 unités maximum... -
Page 14: Rohs - Une Grande Contribution Vers La Préservation De L'environnement
électriques ou électromagnétiques – en un mot, tout appareil que nous pouvons retrouver dans nos foyers ou au bureau. En tant que fabricants de produits des marques AMERICAN AUDIO, AMERICAN DJ, ELATION Professional et ACCLAIM Lighting, nous devons nous conformer à la directive RoHS. Par conséquent, deux ans même avant l’entrée en vigueur de cette directive, nous nous sommes mis en quête de matériaux alternatifs et de... -
Page 15: Deee - Déchets D'équipements Électriques Et Électroniques
(Numéro d’enregistrement en Allemagne : DE41027552) Par conséquent, les produits AMERICAN DJ et AMERICAN AUDIO peuvent être déposés aux points de collecte gratuitement et seront utilisés dans le programme de recyclage. Les produits ELATION Professional, utilisés uniquement par les professionnels, seront gérés par nos soins. Veuillez nous renvoyer vos produits Elation directement à... -
Page 16: Notes
NOTES A.D.J. Supply Europe B.V. – www.americandj.eu – Color Burst 8™ Manuel d’utilisation Page 16... - Page 17 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Color Burst 8™ Manuel d’utilisation Page 17...
