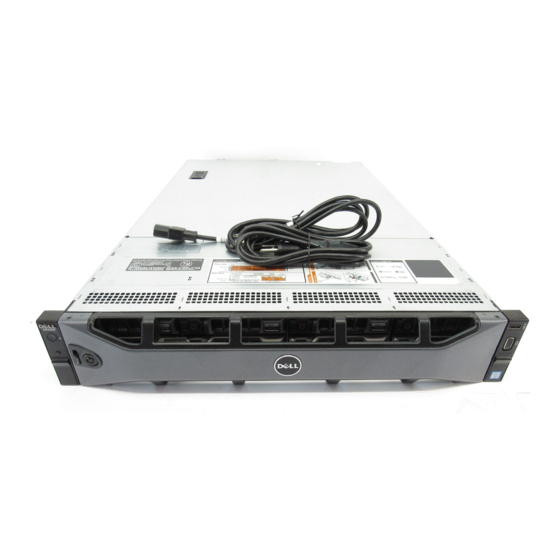

Système Dell DR4300
Manuel du propriétaire
Modèle réglementaire: E31S Series
Type réglementaire: E31S001

Publicité

Table des Matières
loading

Manuels Connexes pour Dell DR4300

Sommaire des Matières pour Dell DR4300

  • Page 1 Système Dell DR4300 Manuel du propriétaire Modèle réglementaire: E31S Series Type réglementaire: E31S001...

  • Page 2: Remarques, Précautions Et Avertissements

    © 2016 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois sur les droits d'auteur et la propriété intellectuelle des États-Unis et des autres pays. Dell et le logo Dell sont des marques de Dell Inc. aux États-Unis et/ou dans d'autres juridictions.

  • Page 3: Table Des Matières

    Table des matières 1 Présentation du système Dell DR4300 ............9 ..................9 Voyants et caractéristiques du panneau avant ....................11 Caractéristiques du panneau arrière ...................13 Voyants de diagnostic du panneau avant ....................14 Codes des voyants du disque dur ....................
  • Page 4 ....................36 System BIOS (BIOS du système) ....................63 Utilitaire de configuration iDRAC ................64 Device Settings (Paramètres du périphérique) ........................65 Dell Lifecycle Controller ......................65 Gestion intégrée du système ..................65 Boot Manager (Gestionnaire d’amorçage) ..................65 Affichage du Gestionnaire d'amorçage ................66 Menu principal du Gestionnaire d’amorçage...
  • Page 5 ..........82 Consignes générales pour l’installation des barrettes de mémoire ..................83 Consignes spécifiques à chaque mode ..................84 Exemples de configurations de mémoire ....................84 Retrait de barrettes de mémoire ................... 86 Installation de barrettes de mémoire ....................87 Processeurs et dissipateurs de chaleur ....................
  • Page 6 ................176 Installation du panneau des entrées/sorties 6 Utilisation des diagnostics du système............178 ....................178 Diagnostics du système intégré Dell ..............178 Quand utiliser les diagnostics intégrés du système .... 178 Exécution des diagnostics intégrés du système à partir du Gestionnaire d’amorçage...
  • Page 7 ....179 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller ..................179 Commandes du diagnostic du système 7 Cavaliers et connecteurs.................180 ................. 180 Paramètres des cavaliers de la carte système ..................181 Connecteurs et cavaliers de la carte système ..................
  • Page 8 ....................203 Commentaires sur la documentation...

  • Page 9: Présentation Du Système Dell Dr4300

    Présentation du système Dell DR4300 Votre système Dell DR4300 est un serveur rack de 2U qui prend en charge jusqu'à deux processeurs Intel Xeon E5-2660 v3, jusqu'à 24 barrettes DIMM et douze disques durs de 3,5 pouces et 2 disques durs de 2,5 pouces en option accessibles par l'arrière pour le système d'exploitation.
  • Page 10 Port de gestion USB/ Permet de connecter des périphériques USB au iDRAC Direct système ou permet d'accéder aux fonctions d'iDRAC Direct. Pour plus d'informations, consultez l'Integrated Dell Remote Access Controller User’s Guide (Guide d'utilisation d'Integrated Dell Remote Access Controller) sur Dell.com/idracmanuals.

  • Page 11: Caractéristiques Du Panneau Arrière

    Pour en savoir plus, consultez l'Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation de l'Integrated Dell Remote Access Controller) sur Dell.com/idracmanuals.
  • Page 12 Tableau 2. Caractéristiques du panneau arrière élément voyant, bouton ou Icon Description connecteur Bouton d'identification Les boutons d'identification des panneaux avant et du système arrière peuvent servir à identifier un système spécifique au sein d'un rack. Appuyez rapidement pour activer ou désactiver l'ID du système.

  • Page 13: Voyants De Diagnostic Du Panneau Avant

    • Lorsque le système est mis sous tension. Pour en savoir plus sur les messages d’erreur, voir le Dell Event and Error • Lorsque le système est en mode veille. Messages Reference Guide (Guide de •...

  • Page 14: Codes Des Voyants Du Disque Dur

    Icon Description État Mesure corrective Voyant Le voyant clignote en Reportez-vous au journal des événements électrique orange si le système système ou aux messages du système pour rencontre une erreur le problème rencontré. S’il est provoqué électrique (par exemple, une par un problème du bloc d’alimentation, tension en dehors des vérifiez le voyant sur le bloc d’alimentation.
  • Page 15 Figure 3. Voyants du disque dur voyant d'activité du disque dur voyant d'état du disque dur disque dur REMARQUE : Si le disque dur est en mode Advanced Host Controller Interface (AHCI), le voyant d'état (sur la droite) ne s'allume pas. Tableau 4.

  • Page 16: Codes Des Voyants De Carte Réseau

    Codes des voyants de carte réseau Chaque carte réseau (NIC) du panneau arrière est équipée d'un voyant qui fournit des informations sur l'activité du réseau et l'état de la liaison. Le voyant d'activité indique si la carte réseau est actuellement connecté...
  • Page 17 EPP (Extended Power Performance) au dos. REMARQUE : Le mélange de blocs d'alimentation de précédentes générations de serveurs Dell PowerEdge peut entraîner une incohérence de blocs d'alimentation ou une défaillance lors de la mise sous tension du système.

  • Page 18: Codes Du Voyant D'idrac Direct

    Convention Comportement État du voyant d’alimentation Orange Indique un problème lié au bloc d’alimentation. clignotant PRÉCAUTION : Lorsque vous corrigez une non- correspondance de bloc d’alimentation, remplacez uniquement le bloc d’alimentation dont le voyant clignote. Si vous remplacez l’autre bloc d’alimentation pour créer une paire correspondante, une erreur peut se produire et le système peut s’éteindre de manière péremptoire.
  • Page 19 Figure 6. Voyant d’iDRAC Direct Voyant d’état d’iDRAC Direct Le tableau des voyants DEL d'iDRAC Direct répertorie l’activité d’iDRAC Direct lors de la configuration d’iDRAC Direct à l'aide du port de gestion (Importation XML USB). Tableau 7. Voyants LED d'iDRAC Direct Convention Comportement État...

  • Page 20: Codes Des Voyants De Quick Sync

    Codes des voyants de Quick Sync Figure 7. Quick Sync Voyant d’état de Quick Sync Bouton d’activation de Quick Sync Tableau 9. Codes des voyants de Quick Sync Comportement des État voyants de Quick Sync Clignotement lent Quick Sync attend d’être configuré à partir de l’iDRAC. Continu Quick Sync est prêt à...

  • Page 21: Localisation Du Numéro De Service De Votre Système

    à l’avant du système. Pour accéder à ce code et à ce numéro de service, tirez sur la plaquette d'informations. Les informations peuvent également se trouver sur une étiquette située sur le châssis du système. Dell utilise ces informations pour acheminer les appels de support vers le technicien pertinent.
  • Page 22 RACADM Command Line Reference Guide (Guide les interfaces RACADM prises en charge de référence de la ligne de commande RACADM) pour iDRAC et CMC à l'adresse Dell.com/ esmmanuals Lancer, activer et désactiver le Lifecycle Controller, Dell Lifecycle Controller User’s Guide (Guide connaître ses fonctionnalités et l'utiliser et...

  • Page 23: Spécifications Techniques

    Spécifications techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Dimensions du châssis Cette section décrit les dimensions physiques du système. Figure 8. Dimensions du châssis de votre système Dell DR4300...

  • Page 24: Poids Du Châssis

    à phase ne dépassant pas 230 V. Spécifications de la batterie système Votre système Dell DR4300 prend en charge une pile bouton au lithium CR 2032 3,0-V en tant que batterie du système. Caractéristiques du bus d’extension Le système Dell DR4300 prend en charge les cartes d'extension de 3ème génération PCI express (PCIe),...

  • Page 25: Spécifications De La Mémoire

    Caractéristiques du lecteur Disques durs Le système Dell DR4300 prend en charge jusqu'à douze disques durs de 3,5 pouces et de façon optionnelle, deux disques durs SAS, SATA ou Nearline SAS de 2,5 pouces accessibles par l'arrière. Spécifications des ports et connecteurs Ports USB Le système Dell DR4300 prend en charge les éléments suivants :...

  • Page 26: Ports Nic

    Ports VGA Le port VGA (Video Graphic Array, Matrice graphique vidéo) vous permet de connecter le système à un écran VGA. Le système Dell DR4300 prend en charge deux ports VGA de 15 broches sur les panneaux avant et arrière.
  • Page 27 Tableau 17. Spécifications de température Température Caractéristiques Stockage De −40 °C à 65 °C (de −40 °F à 149 °F) En fonctionnement continu (pour une De 10 °C à 35 °C (de 50 °F à 95 °F) sans lumière directe du altitude de moins de 950 m ou 3117 pieds) soleil sur l’équipement Fresh Air...

  • Page 28: Spécifications De La Contamination Particulaire Et Gazeuse

    Tableau 22. Spécification du déclassement de la température en fonctionnement Déclassement de la température en Caractéristiques fonctionnement Jusqu’à 35 °C (95 °F) La température maximale est réduite de 1 °C/300 m (1 °F/ 547 pieds) au-delà de 950 m (3117 pieds). 35 °C à...

  • Page 29: Température De Fonctionnement Standard

    Tableau 24. Spécifications de la contamination gazeuse Contamination gazeuse Caractéristiques Vitesse de corrosion d’éprouvette de cuivre <300 Å/mois d'après la Classe G1 telle que définie par ANSI/ISA71.04-1985. Vitesse de corrosion d’éprouvette d’argent <200 Å/mois telle que définie par AHSRAE TC9.9. REMARQUE : Niveaux de contaminants corrosifs maximaux mesurés à...

  • Page 30: Restrictions De La Température Étendue De Fonctionnement

    • Des blocs d'alimentation redondants sont requis • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. • Le châssis de disque dur de 3,5 pouces prend en charge un processeur de 120 W maximum.

  • Page 31: Installation Et Configuration Initiales Du Système

    Allumez les unités reliées : Configuration d'iDRAC iDRAC (Integrated Dell Remote Access Controller) est conçu pour améliorer la productivité des administrateurs et la disponibilité générale des systèmes Dell. iDRAC signale aux administrateurs les incidents du système, les aide à gérer le système à distance et réduit le besoin d'accéder physiquement au système.

  • Page 32: Options D'installation Du Système D'exploitation

    BMClocal de l'. Pour plus d'informations sur l'ouverture d'une session sur iDRAC et sur les licences iDRAC, consultez l' Integrated Dell Remote Access Controller User's Guide (Guide d'utilisation d'Integrated Dell Remote Access Controller) à l'adresse Dell.com/idracmanuals. Options d'installation du système d'exploitation Si le système est livré...

  • Page 33: Gérer Votre Système

    Dell.com/openmanagemanuals (DTK) Téléchargement des pilotes et du micrologiciel Dell vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.
  • Page 34 Contrôleur d'accès L'iDRAC avec Dell Lifecycle Controller permet aux administrateurs de déployer, à distance avec mettre à jour, surveiller et gérer les serveurs Dell depuis n'importe quel Dell Lifecycle emplacement sans nécessiter l'utilisation d'agents avec une méthode un à un ou Controller (iDRAC un à...

  • Page 35: Applications De Gestion Pré-Système D'exploitation

    Votre système comporte les options suivantes pour gérer le système de pré-exploitation : • System Setup (Configuration du système) • Boot Manager (Gestionnaire d’amorçage) • Dell Lifecycle Controller • Preboot Execution Environment (Environnement d’exécution de préamorçage, PXE) Liens connexes System Setup (Configuration du système) Boot Manager (Gestionnaire d’amorçage)

  • Page 36: Affichage De La Configuration Du Système

    Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire de configuration. Pour plus d’informations sur cet utilitaire, consultez le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) disponible à l’adresse Dell.com/idracmanuals.
  • Page 37 Liens connexes Détails des paramètres du BIOS du système Boot Settings (Paramètres de démarrage) Network Settings (Paramètres réseau) Informations sur le système Memory Settings (Paramètres de mémoire) Processor Settings (Paramètres du processeur) Paramètres SATA Integrated Devices (Périphériques intégrés) Serial Communication (Communications série) Paramètres du profil du système Miscellaneous Settings (Paramètres divers) Utilitaire de configuration iDRAC...

  • Page 38: Affichage Des Paramètres D'amorçage

    Option Description Boot Settings Spécifie les options pour indiquer le mode d'amorçage (BIOS ou UEFI). Vous (Paramètres de permet de modifier les paramètres d'amorçage UEFI et BIOS. démarrage) Network Settings Spécifie les options permettant de modifier les paramètres réseau. (Paramètres réseau) Integrated Permet d'afficher les options conçues pour gérer les ports et les contrôleurs de...

  • Page 39: Détails Des Paramètres D'amorçage

    Dans l’écran System Setup Main Menu (Menu principal de configuration du système), cliquez sur System BIOS (BIOS du système). Dans l'écran System BIOS (BIOS du système), cliquez sur Boot Settings (Paramètres d'amorçage). Liens connexes Boot Settings (Paramètres de démarrage) Détails des paramètres d'amorçage Choix du mode d’amorçage du système Modification de la séquence d’amorçage Détails des paramètres d'amorçage...

  • Page 40: Modification De La Séquence D'amorçage

    UEFI. Les systèmes d'exploitation DOS et 32 bits ne prennent pas en charge l'UEFI et ne peuvent être installés qu'à partir du mode d'amorçage BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d'exploitation pris en charge, rendez-vous sur le site Dell.com/ossupport. Liens connexes Boot Settings (Paramètres de démarrage) Détails des paramètres d'amorçage...

  • Page 41: Affichage Des Paramètres Réseau

    Liens connexes Boot Settings (Paramètres de démarrage) Détails des paramètres d'amorçage Affichage des paramètres d'amorçage Network Settings (Paramètres réseau) Vous pouvez utiliser l'écran Paramètres réseau pour modifier les paramètres du périphérique PXE. L'option Paramètres réseau est disponible uniquement en mode UEFI. REMARQUE : Le BIOS ne contrôle pas les paramètres réseau dans le mode BIOS.

  • Page 42: System Security (Sécurité Du Système)

    Les paramètres iSCSI UEFI L’écran iSCSI Settings (Paramètres iSCSI) permet de modifier les paramètres des périphériques iSCSI. Les options de paramètres iSCSI sont disponibles uniquement en mode d’amorçage UEFI. Le BIOS ne contrôle pas les paramètres réseau en mode d’amorçage BIOS. Pour ce dernier, les paramètres réseau sont gérés par la ROM en option du contrôleur réseau.

  • Page 43: Affichage De La Sécurité Du Système

    Liens connexes Informations détaillées System Security Settings (Paramètres de sécurité du système) Utilisation avec un mot de passe de configuration activé System BIOS (BIOS du système) Affichage de la Sécurité du système Création d’un mot de passe système et de configuration Paramètres de la stratégie personnalisée d’amorçage sécurisé...
  • Page 44 Option Description (État TPM) est défini comme On with Pre-boot Measurements (Activé avec les mesures de pré-amorçage) ou On without Pre-boot Measurements (Activé sans mesures de pré-amorçage). Informations sur Permet de modifier l’état opérationnel du module TPM. Par défaut, l’option est le module TPM réglée sur No Change (Aucun changement).

  • Page 45: Paramètres De La Stratégie Personnalisée D'amorçage Sécurisé

    Option Description Stratégie de Lorsque la stratégie d’amorçage sécurisé est définie sur Standard, le BIOS utilise démarrage des clés et des certificats du fabricant du système pour authentifier les images de sécurisé préamorçage. Lorsque la stratégie d’amorçage sécurisé est définie sur Custom (Personnalisé), le BIOS utilise des clés et des certificats définis par l’utilisateur.

  • Page 46: Création D'un Mot De Passe Système Et De Configuration

    Option Description Forbidden Permet d’importer, d’exporter, de supprimer ou de restaurer des entrées dans la Signature base de données dbx (Forbidden Signature Database). Database Création d’un mot de passe système et de configuration Prérequis Assurez-vous que le paramètre du cavalier du mot de passe est activé. Le cavalier de mot de passe active ou désactive les fonctions de mot de passe système et de configuration.

  • Page 47: Suppression Ou Modification Du Mot De Passe Pour Le Système Et La Configuration

    Étapes Mettez sous tension ou redémarrez le système. Saisissez le mot de passe système, puis appuyez sur la touche Entrée. Étapes suivantes Si Password Status (État du mot de passe) est défini sur Locked (Verrouillé), saisissez le mot de passe, puis appuyez sur Entrée lorsque le système vous y invite au redémarrage.

  • Page 48: Affichage Des Informations Système

    Même après l’arrêt et le redémarrage du système, le message d’erreur continue à s'afficher tant que vous n’avez pas entré le mot de passe correct. Les options suivantes font office d’exceptions : • Si le Setup Password (Mot de passe de la configuration) n'est pas Enabled (Activé) et qu’il n’est pas verrouillé...

  • Page 49: Affichage Des Paramètres De Mémoire

    Option Description (Version du moteur de gestion du système) Numéro de Spécifie le numéro de service du système. service du système Fabricant du Spécifie le nom du fabricant du système. système. Coordonnées du Spécifie les coordonnées du fabricant du système. fabricant du système.

  • Page 50: Détails Des Paramètres De La Mémoire

    Mirror Mode (Mode Miroir), Spare Mode (Mode Réserve), Spare with Advanced ECC Mode (Mode Réserve avec fonctions ECC avancées), Dell Fault Resilient Mode (Mode de résistance aux pannes Dell) et Dell NUMA Fault Resilient Mode (Mode de résistance aux pannes). Par défaut, l’option est définie sur Optimizer Mode (Mode Optimiseur).

  • Page 51: Affichage Des Paramètres Du Processeur

    Processor Settings (Paramètres du processeur) L’écran Processor Settings (Paramètres du processeur) permet d’afficher les paramètres du processeur et d’exécuter des fonctions spécifiques telles que l’activation de la technologie de virtualisation, la prérécupération matérielle et la mise en état d’inactivité du processeur logique. Liens connexes Détails des paramètres du processeur System BIOS (BIOS du système)
  • Page 52 REMARQUE : Cette option est disponible uniquement sur certaines SKU des processeurs. X2Apic Mode Permet d’activer ou de désactiver le mode Intel X2Apic. Dell Controlled Contrôle la technologie Turbo. Activez cette option uniquement lorsque le System Turbo Profile (Profil du système) est défini sur Performance.

  • Page 53: Paramètres Sata

    Option Description Processor 64-bit Indique si le ou les processeurs prennent en charge les extensions 64 bits. Support (Support des extensions 64 bits par les processeurs) Processor Core Spécifie la fréquence maximale du cœur du processeur. Speed (Vitesse du cœur du processeur) Processeur 1 REMARQUE : Selon le nombre de CPU, il peut y avoir jusqu’à...

  • Page 54: Affichage Des Paramètres Sata

    Affichage des paramètres SATA Pour afficher l'écran SATA Settings (Paramètres SATA), procédez comme suit : Allumez ou redémarrez le système. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé...
  • Page 55 Option Description Option Description Modèle Spécifie le modèle de lecteur du périphérique sélectionné. Type de lecteur Spécifie le type du lecteur connecté au port SATA. Capacité Spécifie la capacité totale du disque dur. Ce champ n’est pas défini pour les périphériques médias amovibles, tels que les lecteurs optiques.

  • Page 56: Integrated Devices (Périphériques Intégrés)

    Option Description Option Description Capacité Spécifie la capacité totale du disque dur. Ce champ n’est pas défini pour les périphériques médias amovibles, tels que les lecteurs optiques. Port F Permet de définir le type de périphérique sélectionné. Pour Paramètres SATA intégrés en mode ATA , définissez ce champ sur Auto pour activer la prise en charge du BIOS.

  • Page 57: Détails Des Périphériques Intégrés

    Détails des périphériques intégrés Les informations détaillées affichées à l’écran Integrated Devices (Périphériques intégrés) sont les suivantes : Option Description Paramétrage Permet d’activer ou de désactiver la prise en charge de l’USB 3.0. Activez cette USB 3.0 option uniquement si votre système d’exploitation prend en charge la technologie USB 3.0.

  • Page 58: Serial Communication (Communications Série)

    Option Description Embedded Video automatiquement utilisé comme affichage principal, même si l'Embedded Video Controller) Controller est configuré sur Disabled (Désactivé). Activation des Permet d’activer ou de désactiver la configuration du BIOS des périphériques SR- périphériques SR- IOV (Single Root I/O Virtualization, Virtualisation d'E/S de racine unique). Cette IOV avec la option est définie sur Disabled (Désactivée) par défaut.
  • Page 59 Liens connexes Serial Communication (Communications série) Détails de la communication série Détails de la communication série Le détail des informations affichées à l’écran Serial Communication (Communications série) est le suivant : Option Description Serial Permet de sélectionner des périphériques de communication série (Périphérique Communication série 1 et Périphérique série 2) dans le BIOS.

  • Page 60: Détail Des Paramètres Du Profil Du Système

    Custom (Personnalisé). Par défaut, cette option est réglée sur Performance Per Watt Optimized (DAPC) (Performance par watt optimisée [DAPC]). DAPC correspond à Dell Active Power Controller (Contrôleur de l’alimentation active Dell)... REMARQUE : Tous les paramètres dans l’écran du profil système sont uniquement disponibles lorsque le profil du système est défini sur Custom...
  • Page 61 Option Description Gestion de Permet de définir la gestion de l’alimentation de l’UC. Par défaut, l’option est définie l'alimentation de sur System DBPM DAPC (DBPM du système d’exploitation). DBPM correspond à l'UC Demand-Based Power Management (Gestion de l’alimentation en fonction de la demande).

  • Page 62: Détails Des Paramètres Divers

    Option Description Permet de contrôler le nombre de cœurs compatibles turbo boost pour le processeur 1. Par défaut, le nombre maximal de cœurs est activé. Moniteur/Mwait Permet d’activer les instructions Monitor/Mwait (Moniteur/Mwait) dans le processeur. Par défaut, l’option est définie sur Enabled (Activé) pour tous les profils systèmes, sauf pour Custom (Personnalisé).

  • Page 63: Utilitaire De Configuration Idrac

    Option Description Asset Tag Indique le numéro d’inventaire et permet de le modifier à des fins de sécurité et de suivi. Keyboard Permet de définir si le système démarre avec la fonction Verr Num activée ou NumLock (Touche désactivée. Par défaut, cette option est On (Activée). Verr num) REMARQUE : ce champ ne s’applique pas aux claviers à...

  • Page 64: Modification Des Paramètres Thermiques

    REMARQUE : L’accès à certaines fonctions de l’utilitaire Paramètres iDRAC exige une mise à niveau vers la licence iDRAC Enterprise. Pour plus d'informations sur l'utilisation d'iDRAC, voir Dell Integrated Dell Remote Access Controller User's Guide (Guide d'utilisation d'Integrated Dell Remote Access Controller) à l'adresse Dell.com/ idracmanuals.

  • Page 65: Dell Lifecycle Controller

    Gestion intégrée du système Gestion intégrée du système Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle Controller peut être démarré pendant la séquence d'amorçage et peut fonctionner indépendamment du système d'exploitation.

  • Page 66: Menu Principal Du Gestionnaire D'amorçage

    Menu principal du Gestionnaire d’amorçage Élément de Description menu Continue Normal Le système tente d'effectuer successivement l'amorçage sur différents Boot (Poursuivre périphériques en commençant par le premier dans l'ordre d'amorçage. En cas le démarrage d'échec de l'amorçage, le système passe au périphérique suivant dans l'ordre normal) d'amorçage jusqu'à...

  • Page 67: Installation Et Retrait Des Composants Du Système

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 68: Après Une Intervention À L'intérieur De L'ordinateur

    Le cas échéant, Installez le système dans le rack. Pour plus d'informations, reportez-vous au Rack Installation Placemat (Installation en rack à l'adresse Dell.com/poweredgemanuals. Le cas échéant, installez le cadre avant en option. Rebranchez les périphériques et branchez le système sur la prise secteur.
  • Page 69 REMARQUE : La clé du cadre est fixée à l’arrière du cadre. Déverrouillez le cadre à l’aide de la clé. Faites glisser le loquet d'éjection vers le haut et tirez sur l'extrémité gauche du cadre. Décrochez l'extrémité droite et retirez le cadre. Figure 9.

  • Page 70: Installation Du Cadre Avant Optionnel

    Figure 10. Retrait du cadre avant en option Quick Sync loquet de dégagement verrou du cadre cadre Quick Sync Installation du cadre avant optionnel Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Étapes Identifiez et retirez la clé du cadre. REMARQUE : La clé...

  • Page 71: Retrait Du Capot Du Système

    Retrait du capot du système Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Mettez le système hors tension, y compris les périphériques connectés. Débranchez la prise secteur du système et déconnectez les périphériques. Retirez le cadre en option, s'il est installé. Pour plus d’informations, voir la section Retrait du cadre avant en option.

  • Page 72: Installation Du Capot Du Système

    Étapes suivantes Installez le capot du système. Liens connexes Consignes de sécurité Retrait du cadre avant en option Installation du capot du système Installation du capot du système Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Vérifiez que tous les câbles internes sont connectés et se trouvent en dehors et qu'aucun outil ou pièce supplémentaire ne se trouve derrière le système.

  • Page 73: À L'intérieur Du Système

    À l’intérieur du système Figure 12. À l’intérieur du système ventilateur de refroidissement dans processeur 2 l’assemblage du ventilateur de refroidissement Barrettes de mémoire DIMM (24) port USB interne fond de panier de disque dur (arrière) Logement pour support vFlash disque dur (2) (arrière) bloc d’alimentation (2) carte de montage de carte d'extension 3...

  • Page 74: Carénage De Refroidissement

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 75: Installation Du Carénage De Refroidissement

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 76: Retrait D'un Ventilateur De Refroidissement

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 77: Installation D'un Ventilateur De Refroidissement

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 78 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 79: Installation De L'assemblage De Ventilation

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 80: Mémoire Système

    Figure 16. Installation de l'assemblage de ventilation ensemble de ventilation ventilateur de refroidissement (6) levier d'éjection (2) broche de guidage sur la carte système connecteur du ventilateur de broche de guidage sur le châssis (6) refroidissement (6) Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Liens connexes Consignes de sécurité...
  • Page 81 • le type de barrette DIMM (RDIMM ou LRDIMM) • le nombre de barrettes DIMM installées par canal • le profil système sélectionné (par exemple, Performance Optimized [Performance optimisée], Custom [Personnalisé] ou Dense Configuration Optimized [Configuration dense optimisée]) • la fréquence maximale de la barrette DIMM prise en charge des processeurs Le système est composé...

  • Page 82: Consignes Générales Pour L'installation Des Barrettes De Mémoire

    Tableau 29. Canaux de mémoire Process Canal 0 Canal 1 Canal 2 Canal 3 Processe Logements A1, A5 et Logements A2, A6 et Logements A3, A7 et Logements A4, A8 et ur 1 Processe Logements B1, B5 et Logements B2, B6 et Logements B3, B7 et Logements B4, B8 et ur 2...

  • Page 83: Consignes Spécifiques À Chaque Mode

    • Dans une configuration à deux processeurs, la configuration de la mémoire pour chaque processeur doit être identique. Par exemple, si vous remplissez le support A1 pour le processeur 1, vous devez alors remplir le support B1 pour le processeur 2, etc. •...

  • Page 84: Exemples De Configurations De Mémoire

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 85 Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez le carénage de refroidissement. S'il est installé, retirez l’assemblage du ventilateur de refroidissement. Pour plus d’informations, reportez-vous à...

  • Page 86: Installation De Barrettes De Mémoire

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 87: Processeurs Et Dissipateurs De Chaleur

    Figure 19. Installation de la barrette de mémoire barrette de mémoire repère d'alignement levier d’éjection du support de barrette de mémoire (2) Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Appuyez sur la touche F2 pour accéder à System Setup (Configuration du système) et vérifiez le paramètre System Memory (Mémoire système).

  • Page 88: Retrait D'un Dissipateur De Chaleur

    • du remplacement d'un processeur REMARQUE : Pour garantir un refroidissement correct du système, vous devez installer un cache de processeur dans le logement du processeur vacant. Retrait d’un dissipateur de chaleur Prérequis PRÉCAUTION : Ne retirez jamais le dissipateur de chaleur d'un processeur, sauf si vous souhaitez retirer également le processeur.

  • Page 89: Retrait D'un Processeur

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 90 Étapes Relâchez le levier de dégagement du support à ouvrir en premier à côté de l’icône de déverrouillage en poussant le levier vers le bas pour l’extraire du dessous de la patte. Relâchez le levier de dégagement du support à fermer en premier à côté de l’icône de verrouillage en poussant le levier vers le bas pour l’extraire du dessous de la patte.
  • Page 91 Figure 21. Protection du processeur Levier de dégagement de support « à icône de verrouillage fermer en premier » le processeur Levier de dégagement de support « à ouvrir en premier » icône de déverrouillage...
  • Page 92 Figure 22. Retrait d’un processeur levier de dégagement du support à fermer voyant de la broche 1 du processeur en premier le processeur logement (4) cadre de protection du processeur levier de dégagement du support à ouvrir en premier support détrompeurs (4) Étapes suivantes Réinstallez le ou les processeurs.

  • Page 93: Installation D'un Processeur

    Dell.com/support. Suivez ensuite les instructions contenues dans le fichier de téléchargement compressé pour installer la mise à jour sur votre système. REMARQUE : Vous pouvez mettre à jour le BIOS du système à l'aide du Dell Lifecycle Controller.
  • Page 94 Le cas échéant, retirez le cache de protection du support. Relâchez le levier de dégagement du support à ouvrir en premier à côté de l’icône de déverrouillage en poussant le levier vers le bas pour l’extraire du dessous de la patte. De la même manière, relâchez le levier de dégagement du support à...
  • Page 95 Figure 23. Installation d’un processeur Levier d’éjection du support 1 angle de la broche 1 du processeur le processeur logement (4) cadre de protection du processeur Levier d’éjection du support 2 support du processeur languette (4) Étapes suivantes REMARQUE : assurez-vous que vous installez le dissipateur de chaleur après le processeur. Le dissipateur de chaleur est indispensable pour maintenir des conditions de température adéquates.

  • Page 96: Installation D'un Dissipateur De Chaleur

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 97: Support De La Carte Pcie

    Figure 24. Application de graisse thermique sur la partie supérieure du processeur le processeur graisse thermique seringue de graisse thermique Placez le dissipateur de chaleur sur le processeur. Serrez l’une des quatre vis pour fixer le dissipateur de chaleur à la carte système. Serrez la vis diagonalement opposée à...

  • Page 98: Retrait Du Support De Carte Pcie

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 99: Installation Du Support De Carte Pcie

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 100: Ouverture Et Fermeture Du Loquet Du Support De Carte Pcie

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 101: Support De Fixation Des Câbles

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 102: Installation Du Support De Fixation Des Câbles

    Figure 29. Retrait du support de fixation des câbles broche d’alignement (2) Patte support de fixation des câbles Étapes suivantes Installez le support de fixation des câbles et rebranchez tous les câbles acheminés via le support de fixation des câbles. S'il a été...

  • Page 103: Carte Contrôleur De Stockage Intégrée

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 104: Retrait De La Carte Contrôleur De Stockage Intégrée

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 105 Figure 31. Retrait de la carte contrôleur de stockage intégrée câble de la carte contrôleur de stockage carte contrôleur de stockage intégrée intégrée connecteur de carte contrôleur de support de carte contrôleur de stockage intégrée sur la carte système stockage intégrée Étapes suivantes Installez la carte de montage pour carte d'extension 1.

  • Page 106: Installation De La Carte Contrôleur De Stockage Intégrée

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 107 Figure 32. Installation de la carte contrôleur de stockage intégrée câble de la carte contrôleur de stockage carte contrôleur de stockage intégrée intégrée connecteur de carte contrôleur de support de carte contrôleur de stockage intégrée sur la carte système stockage intégrée Étapes suivantes Installez la carte de montage pour carte d'extension 1.

  • Page 108: Cartes D'extension Et Carte De Montage Pour Cartes D'extension

    Cartes d’extension et carte de montage pour cartes d’extension Une carte d'extension dans le serveur est une carte complémentaire pouvant être insérée dans un logement d'extension sur la carte système ou la carte de montage du serveur pour ajouter des fonctionnalités au système via le bus d'extension.

  • Page 109: Retrait D'une Carte D'extension Dans La Carte De Montage Pour Cartes D'extension 2 Ou 3

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 110: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension 2 Ou

    Figure 33. Retrait d'une carte d'extension dans la carte de montage pour cartes d'extension 2 ou 3 la carte d’extension Loquet de la carte d'extension carte de montage pour carte d’extension Connecteur d'alimentation (pour cartes GPU) Connecteur de carte d'extension Étapes suivantes Installez une carte d’extension dans la carte de montage pour carte d’extension.
  • Page 111 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 112 Figure 34. Installation d'une carte d'extension dans la carte de montage pour carte d'extension 2 ou 3 la carte d’extension Loquet de la carte d'extension carte de montage pour carte d’extension Connecteur d'alimentation (pour cartes GPU) Connecteur de carte d'extension Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à...

  • Page 113: Retrait D'une Carte D'extension De La Carte De Montage Pour Carte D'extension 1

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 114: Installation D'une Carte D'extension Dans La Carte De Montage 1 Pour Carte D'extension

    Figure 35. Retrait d'une carte d'extension de la carte de montage pour carte d'extension 1 patte A boîtier de carte de montage pour carte d’extension 1 Connecteur de carte d'extension patte B Loquet la carte d’extension Étapes suivantes Posez la carte d’extension. Installez la carte de montage pour carte d’extension.
  • Page 115 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 116: Retrait Du Cache De La Carte De Montage 1

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 117: Installation Du Cache De La Carte De Montage 1

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 118: Retrait Des Cartes De Montage Pour Carte D'extension

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 119 REMARQUE : La carte de montage pour cartes d'extension 1 ne peut être utilisée que lorsque les deux processeurs sont installés. Étapes En tenant les emplacements sur la carte de montage, dégagez celle-ci du connecteur sur la carte système. Pour retirer les cartes de montage 2 et 3, tenez les bords de la carte de montage, et dégagez celle-ci du connecteur sur la carte système.
  • Page 120 Figure 40. Identification des connecteurs de la carte de montage pour carte d’extension 1 emplacement de carte d'extension 1 emplacement de carte d'extension 2 emplacement de carte d'extension 3...
  • Page 121 Figure 41. Retrait de la carte de montage pour carte d'extension 2 Connecteur d'alimentation (pour cartes carte de montage pour carte GPU) d'extension 2 Guide arrière de la carte de montage connecteur 2 de carte de montage pour carte d'extension avant du guide de carte de montage...
  • Page 122 Figure 42. Identification des connecteurs de la carte de montage pour carte d’extension 2 emplacement de carte d'extension 4 emplacement de carte d'extension 5 Connecteur d'alimentation (pour cartes GPU)
  • Page 123 Figure 43. Retrait de la carte de montage pour carte d'extension 3 avant du guide de carte de montage Connecteur d'alimentation (pour cartes GPU) carte de montage de carte d'extension 3 Guide arrière de la carte de montage connecteur 3 de carte de montage pour carte d'extension Figure 44.

  • Page 124: Installation Des Cartes De Montage Pour Carte D'extension

    Connecteur d'alimentation (pour cartes GPU) Figure 45. Identification des connecteurs de la carte de montage pour carte d’extension 3 (alternative). emplacement de carte d'extension 6 Connecteur d'alimentation (pour cartes GPU) Étapes suivantes Si elle a été retirée, installez une carte d’extension sur la carte de montage. Le cas échéant, réinstallez la carte de montage pour carte d'extension.
  • Page 125 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 126 Figure 47. Installation de la carte de montage pour carte d’extension 2 Connecteur d'alimentation (pour cartes carte de montage pour carte GPU) d'extension 2 Guide arrière de la carte de montage connecteur 2 de carte de montage pour carte d'extension avant du guide de carte de montage...

  • Page 127: Module Sd Interne Double (En Option)

    Figure 48. Installation de la carte de montage pour carte d’extension 3 avant du guide de carte de montage Connecteur d'alimentation (pour cartes GPU) carte de montage de carte d'extension 3 Guide arrière de la carte de montage connecteur 3 de carte de montage pour carte d'extension Étapes suivantes Installez la ou les cartes d’extension dans la carte de montage pour carte d’extension 2 ou 3.

  • Page 128: Retrait D'une Carte Sd Interne

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 129: Installation D'une Carte Sd Interne

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 130: Retrait Du Module Sd Double Interne Optionnel

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 131 REMARQUE : Étiquetez temporairement chaque carte SD avec leur emplacement correspondant avant leur retrait. Réinstallez les cartes SD dans les mêmes emplacements. Étapes Localisez le module SD interne double (IDSDM) sur la carte système. Pour ce faire, voir la section Connecteurs de la carte système.

  • Page 132: Installation Du Module Sd Interne Double En Option

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 133: Retrait De La Carte Fille Réseau

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 134 Figure 52. Retrait de la carte NDC support de vis imperdables (2) connecteur de la carte système vis imperdables (2) ergot (2) carte fille réseau (NDC) logement du panneau arrière pour connecteurs Ethernet Étapes suivantes Installez la carte fille réseau. Si elle(s) est(sont) retirée(s), installez la ou les cartes d'extension dans la carte de montage pour carte d'extension 2.

  • Page 135: Installation De La Carte Fille Réseau

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 136: Clé De Mémoire Usb Interne (En Option)

    Figure 53. Installation de la carte fille réseau support de vis imperdables (2) connecteur de la carte système vis imperdables (2) ergot (2) carte fille réseau (NDC) logement du panneau arrière pour connecteurs Ethernet Étapes suivantes Installez la ou les cartes d'extension dans la carte de montage pour cartes d'extension 2, le cas échéant.

  • Page 137: Remise En Place De La Clé De Mémoire Usb Interne En Option

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 138: Batterie Du Système

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 139 Étapes Identifiez l'emplacement du support de la pile. Pour plus d’informations, voir la section Cavaliers et connecteurs. PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile. Placez votre doigt entre les languettes de fixation situées sur le pôle négatif du connecteur de la pile et soulevez la pile pour la retirer de son support.

  • Page 140: Blocs D'alimentation

    état de veille. Vous pouvez configurer la fonction d’alimentation de secours via les paramètres iDRAC. Pour en savoir plus sur les paramètres iDRAC, voir l'Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) disponible sur Dell.com/idracmanuals.

  • Page 141: Retrait Du Cache De Bloc D'alimentation

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 142: Retrait D'un Bloc D'alimentation En Ca

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 143: Installation D'un Bloc D'alimentation En Ca

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 144: Carte Système

    REMARQUE : Si vous avez débloqué le bras de gestion des câbles, ré-enclenchez-le. Pour en savoir plus sur le bras de gestion des câbles, voir la documentation du rack du système. Branchez le câble d’alimentation sur l’unité d’alimentation et branchez son autre extrémité sur une prise électrique.

  • Page 145: Retrait De La Carte Système

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 146 PRÉCAUTION : ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever la carte système. En tenant le support de la carte système, tirez la goupille de dégagement bleue, puis soulevez et faites glisser la carte système vers l’avant du châssis. Faire glisser la carte système vers l’avant du châssis libère les connecteurs à...

  • Page 147: Installation De La Carte Système

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 148 Figure 63. Installation de la carte système plot d'éjection carte système porte-carte système Étapes suivantes Installez le module TPM (Trusted Platform Module). Pour plus d'informations sur la façon d'installer le module TPM, reportez-vous à la section Installation du module TPM. Pour plus d'informations sur le module TPM, reportez-vous à...
  • Page 149 Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Importez votre licence iDRAC Enterprise (nouvelle ou déjà existante). Pour plus d’informations, voir le Guide d’utilisation du Integrated Dell Remote Access Controller (iDRAC) sur Dell.com/ esmmanuals.

  • Page 150: Moule De Plate-Forme Sécurisé

    Cliquez sur OK. Importez votre licence iDRAC Enterprise nouvelle ou déjà existante. Pour en savoir plus, voir l'Integrated Dell Remote Access Controller User's Guide (Guide d’utilisation de l'Integrated Dell Remote Access Controller) sur Dell.com/idracmanuals. Restauration du numéro de série à l’aide de la fonctionnalité Restauration facile La fonctionnalité...

  • Page 151: Installation Du Module Tpm (Trusted Platform Module)

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 152: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker

    Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Liens connexes Consignes de sécurité Avant une intervention à l’intérieur de l’ordinateur Connecteurs et cavaliers de la carte système Installation de la carte système Après une intervention à l’intérieur de l’ordinateur Initialisation du module TPM pour les utilisateurs de BitLocker Initialisez le module TPM.

  • Page 153: Retrait D'un Cache De Disque Dur De 2,5 Pouces (Arrière)

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 154: Installation D'un Cache De Disque Dur De 2,5 Pouces (Arrière)

    Figure 65. Retrait et installation d’un cache de disque dur de 2,5 pouces (arrière) cache de disque dur (arrière). Liens connexes Consignes de sécurité Installation d’un cache de disque dur de 2,5 pouces (arrière) Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Étapes Insérez le cache de disque dur dans le logement de disque dur jusqu'à...

  • Page 155: Retrait D'un Cache De Disque Dur 3,5 Pouces

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 156: Retrait D'un Disque Dur Ou Ssd Remplaçable À Chaud

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 157: Installation D'un Disque Dur Remplaçable À Chaud

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 158: Retrait D'un Disque Dur Installé Dans Un Support

    PRÉCAUTION : Lorsqu'un disque dur remplaçable à chaud est installé et que le système est mis sous tension, le disque dur commence automatiquement à se reconstruire. Veillez strictement à ce que le disque dur de remplacement soit vierge ou contienne des données que vous souhaitez écraser.

  • Page 159: Installation D'un Disque Dur Dans Un Support De Disque Dur

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 160: Fond De Panier De Disque Dur

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 161 Figure 73. Retrait du fond de panier SAS/SATA de 3,5 pouces (x12) Patte de dégagement (2) câble SAS A2 câble SAS A1 câble du panneau de commande gauche câble de transmission du fond de panier câble d’alimentation du fond de panier câble SAS A0/B0 câble USB câble du panneau de commande...
  • Page 162 Figure 74. Schéma de câblage : fond de panier SAS/SATA (x12) de 3,5 pouces fond de panier de disque dur carte système connecteur de transmission du fond de connecteur de transmission du fond de panier 0 panier 1 carte contrôleur de stockage intégrée Étapes suivantes Installez le fond de panier de disque dur.

  • Page 163: Installation Du Fond De Panier De Disque Dur

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 164 Figure 75. Installation du fond de panier SAS/SATA de 3,5 pouces (x12) Patte de dégagement (2) câble SAS A2 câble SAS A1 câble du panneau de commande gauche câble de transmission du fond de panier câble d’alimentation du fond de panier câble SAS A0/B0 câble USB Câble du panneau de commande...

  • Page 165: Retrait Du Fond De Panier Des Disques Durs Facultatif (Arrière)

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 166: Installation Du Fond De Panier De Disque Dur Facultatif (Arrière)

    Figure 76. Retrait du fond de panier de disque dur (x2) de 2,5 pouces facultatif Câble SAS plot d'éjection connecteur de disque dur (2) Câble d'alimentation câble de transmission du fond de panier Liens connexes Consignes de sécurité Avant une intervention à l’intérieur de l’ordinateur Retrait d’un disque dur ou SSD remplaçable à...
  • Page 167 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 168: Carte Sd Vflash (En Option)

    Elle émule les périphériques USB. Pour plus d’informations, consultez l’Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) disponible sur Dell.com/idracmanuals.

  • Page 169: Retrait De L'unité De Support Vflash

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 170: Installation De L'unité De Support Vflash

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 171: Assemblage Du Panneau De Commande

    Étapes Faites glisser l’unité de support vFlash pour l'insérer puis alignez-la avec le logement de support vFlash à l’arrière du châssis. Branchez le câble à l'unité de support vFlash. Insérez et serrez la vis fixant l'unité de support vFlash au châssis. Figure 81.
  • Page 172 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 173: Installation Du Panneau De Commande

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 174: Retrait Du Panneau Des Entrées/Sorties

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 175 PRÉCAUTION : Pour éviter d’endommager le câble d’E/S, libérez la patte de verrouillage avant de retirer ou d’installer le câble d’E/S du connecteur dans le fond de panier des disques durs. Étapes Faites pivoter la patte de verrouillage du connecteur du câble d'E/S de 90 degrés dans le sens des aiguilles d'une montre pour libérer le verrou.

  • Page 176: Installation Du Panneau Des Entrées/Sorties

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 177 Figure 85. Installation du panneau des entrées/sorties Câble du panneau d'E/S fond de panier de disque dur vis (3) Panneau d'E/S Châssis Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Liens connexes Consignes de sécurité...

  • Page 178: Utilisation Des Diagnostics Du Système

    Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L'exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ou risque de perte de données. Si vous ne pouvez pas résoudre vous-même le problème, le personnel de maintenance ou d'assistance peut utiliser les résultats...

  • Page 179: Exécution Des Diagnostics Intégrés Du Système À Partir Du Dell Lifecycle Controller

    Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Au démarrage du système, appuyez sur F11. Sélectionnez Hardware Diagnostics (Diagnostics matériels)→ Run Hardware Diagnostics (Exécuter les diagnostics matériels). La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans le système.

  • Page 180: Cavaliers Et Connecteurs

    Cavaliers et connecteurs Paramètres des cavaliers de la carte système Tableau 35. Paramètres des cavaliers de la carte système Cavalier Paramètre Description PWRD_EN La fonction de réinitialisation du mot de passe est activée (broches 2-4). L’accès local au BIOS sera déverrouillé...

  • Page 181: Connecteurs Et Cavaliers De La Carte Système

    Connecteurs et cavaliers de la carte système Figure 86. Connecteurs et cavaliers de la carte système Tableau 36. Connecteurs et cavaliers de la carte système. Élément Connecteur Description J_BP_SIG1 Connecteur de transmission du fond de panier 1 J_PS_2 Connecteur PSU 2 J_BP_SIG0 Connecteur de transmission du fond de panier 0...
  • Page 182 Élément Connecteur Description J_TBU Connecteur d'alimentation de l'unité de sauvegarde sur bande J_PS_1 Connecteur PSU 1 J_IDSDM Connecteur du module SD interne double J_NDC Connecteur de la carte fille réseau J_USB Port USB J_VIDEO_REAR Connecteur vidéo J_COM1 Connecteur série J_IDRAC_RJ45 Connecteur iDRAC8 J_CYC Connecteur d'identification du système...

  • Page 183: Désactivation D'un Mot De Passe Oublié

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.
  • Page 184 REMARQUE : Si vous attribuez un nouveau mot de passe système et/ou de configuration alors que le cavalier est toujours sur les broches 2 et 4, le système désactive les nouveaux mots de passe à son prochain démarrage. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.

  • Page 185: Dépannage Du Système

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 186: Dépannage D'un Périphérique Usb

    Étapes suivantes Si le test échoue, voir la section Obtention d'aide. Liens connexes Obtention d'aide Dépannage d’un périphérique USB Prérequis REMARQUE : Suivez les étapes 1 à 6 pour dépanner un clavier ou une souris USB. Pour tout autre périphérique USB, passez à l’étape 7. Étapes Débranchez du système les câbles du clavier et de la souris, puis rebranchez-les.

  • Page 187: Dépannage D'idrac Direct (Configuration Xml Usb)

    Dépannage d’iDRAC Direct (connexion d’ordinateur portable) Pour plus d’informations sur la connexion USB de l’ordinateur portable et la configuration du serveur, voir le Guide d’utilisation du Integrated Dell Remote Access Controller (Guide d'utilisation d'iDRAC) sur Dell.com/idracmanuals. Étapes Assurez-vous que votre ordinateur portable est connecté au port de gestion USB avant, identifié par une icône avec un câble A/A USB.

  • Page 188: Dépannage D'un Périphérique D'e/S Série

    Étapes suivantes Si toutes les tentatives de dépannage échouent, voir la section Obtention d'aide. Liens connexes Obtention d'aide Dépannage d’un périphérique d’E/S série Étapes Mettez hors tension le système et les périphériques connectés au port série. Remplacez le câble d’interface série par un câble fiable, puis mettez le système et le périphérique série sous tension.

  • Page 189: Dépannage D'un Système Mouillé

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 190: Dépannage D'un Système Endommagé

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 191: Dépannage De La Batterie Du Système

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 192: Dépannage De Problèmes De Bloc D'alimentation

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 193: Dépannage Des Ventilateurs De Refroidissement

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 194: Dépannage De La Mémoire Système

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 195: Dépannage D'une Clé Usb Interne

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 196: Dépannage D'un Lecteur Optique

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 197: Dépannage D'une Unité De Sauvegarde Sur Bande

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 198: Dépannage D'un Disque Dur

    Si le système est doté d'un contrôleur RAID et si les disques durs sont configurés dans une matrice RAID, procédez comme suit : a. Redémarrez le système et appuyez sur la touche F10 pendant le démarrage pour exécuter Dell Lifecycle Controller. Exécutez ensuite l’Assistant de Configuration de matériel pour vérifier la configuration RAID.
  • Page 199 REMARQUE : Pour dépanner un contrôleur SAS ou PERC, sa documentation et celle du système d'exploitation. Exécutez le test de diagnostic approprié. Reportez-vous à la section Utilisation des diagnostics du système. Mettez le système et les périphériques connectés hors tension, puis débranchez le système de la prise secteur.

  • Page 200: Dépannage Des Cartes D'extension

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 201: Dépannage Des Processeurs

    Pour obtenir la liste des messages d’événement et d’erreur générés par le micrologiciel du système et tous les agents qui surveillent les composants du système, consultez le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) à l'adresse Dell.com/ openmanagemanuals >...

  • Page 202: Messages De Diagnostic

    Messages de diagnostic L'utilitaire de diagnostic système va générer des messages s'il y a des erreurs détectées lorsque vous exécutez des tests de diagnostic sur votre système. Pour plus d'informations sur les diagnostics du système, reportez-vous à la section Utilisation des diagnostics du système. Messages d'alerte Le logiciel de gestion des systèmes génère des messages d’alerte pour votre système.

  • Page 203: Obtention D'aide

    Obtention d'aide Contacter Dell Dell fournit plusieurs options de service et de support en ligne et par téléphone. Si vous ne disposez pas d’une connexion Internet active, vous pourrez trouver les coordonnées sur votre facture d’achat, bordereau d’expédition, facture ou catalogue de produits Dell. La disponibilité des produits varie selon le pays et le produit.

Table des Matières
