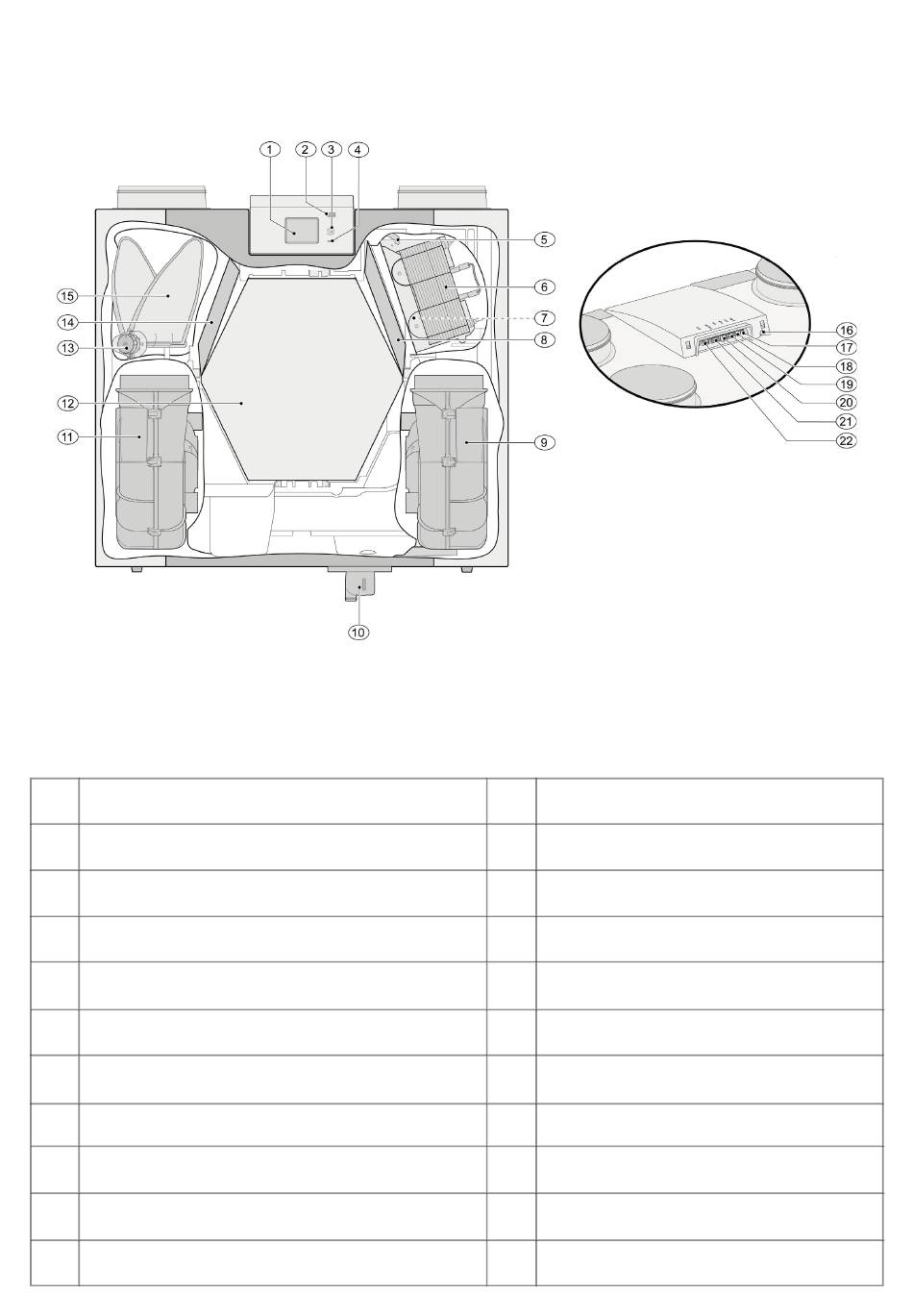

3.3 Appareil en coupe
L'appareil illustré ci-dessus est une version gauche ; pour une version droite, le raccordement du préchauff age, la Clapet de
bypass et le raccordement du coupe-odeur sont installés en miroir !
1
Écran tactile
Prise USB (X13)
2
Raccordement de service
3
4
Témoin lumineux
Protection maximale préchauff age
5
Préchauff age
6
7
Capteur de température
8
Filtre d'alimentation
9
Ventilateur d'évacuation
10
Raccordement de coupe-odeur
11
Ventilateur d'alimentation
10
12
Échangeur thermique
Clapet de bypass du moteur
13
Filtre de sortie
14
15
Clapet de bypass
Cordon d'alimentation 230 volt
16
17
Sortie relais (X19)
18
Raccordement 24 volt (X18)
19
Prise eBus (X17)
Raccordement 24 volt (X16)
20
21
Raccordement Modbus/Brinkbus (X15)
21
Raccordement interrupteur à positions (X14)
CHR 325 PRO
