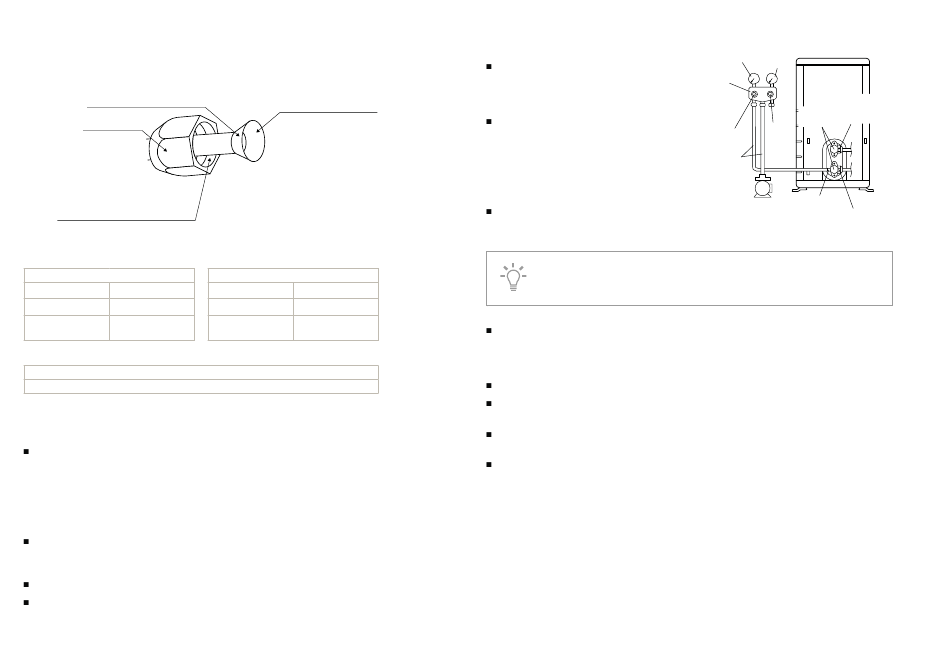

Application d'huile
N'appliquez pas d'huile
réfrigérante sur la surface externe.
Raccord conique.
N'appliquez pas d'huile réfrigérante sur
le raccord conique pour éviter de serrer
avec un couple de serrage excessif.
Couple de serrage du raccord conique
Côté gaz
Côté liquide
3/8"
1/4"
32,7-39,9 N • m
14,2-17,2 N • m
(333-407 kgf • cm)
(144-175 kgf • cm)
Couple de serrage du couvercle de l'orifice d'entretien
10,8-14,7 N • m (110-150 kgf • cm)
Contrôle d'étanchéité
Une fois les travaux sur la tuyauterie terminés, vous devez contrôler l'étanchéité de votre
circuit à l'aide d'un gaz neutre. Effectuez une mise sous pression d'azote (38 bar) et vérifiez
qu'aucune perte de pression ne se produit sur les raccords précédemment établis (à l'aide de
l'eau savonneuse, tout en surveillant le manomètre). Une fois la vérification de l'étanchéité du
réseau frigorifique effectuée, chassez l'azote du réseau. Une fois le réseau frigorifique vidé de
l'azote, effectuez alors le tirage au vide. Valeur de vide acceptée : < 1 Torr (laissez la pompe à
vide en fonctionnement autant que nécessaire).
En cas d'utilisation de réfrigérant supplémentaire, procédez à l'évacuation de l'air présent
dans les tuyaux de réfrigérant à l'aide d'une pompe à vide, puis chargez le réfrigérant
supplémentaire.
Utilisez une clé hexagonale (4 mm) pour actionner la vanne d'arrêt.
Tous les joints des tuyaux de réfrigérant doivent être serrés au couple de serrage indiqué,
à l'aide d'une clé dynamométrique.
Les informations mentionnées dans ce document sont données à titre indicatif. En cas de doute, se reporter aux manuels d'installation livrés avec les machines.
Appliquez l'huile réfrigérante
sur la surface interne du
raccord.
Couple de serrage du capuchon de vanne
Côté gaz
Côté liquide
3/8"
1/4"
21,6-27,4 N • m
21,6-27,4 N • m
(220-280 kgf • cm)
(220-280 kgf • cm)
Raccordement de la pompe à vide
Branchez l'extrémité du flexible de charge
(qui provient du manifold de la jauge) à
l'orifice d'entretien de la vanne d'arrêt du
gaz.
Ouvrez complètement la vanne basse
pression (Lo) du manifold de la jauge et
fermez complètement la vanne haute
pression (Hi). La vanne haute pression
ne nécessite ensuite aucune opération.
Raccordez le vacuomètre pour lecture
du vide.
Actionnez la pompe à vide jusqu'à
obtenir une valeur <1 Torr.
Le tirage au vide ne s'effectue pas selon un temps mais selon une valeur
donnée : < 1Torr.
Fermez la vanne basse pression (Lo) du manifold de la jauge et arrêtez la pompe à vide.
Patientez pendant quelques minutes afin de vérifier que la valeur lue sur le vacuomètre
est <1 Torr. Si la valeur lue sur le vacuomètre est > 1 Torr, prolongez le tirage au vide jusqu'à
obtenir la valeur requise.
Retirez les capuchons de la vanne d'arrêt du liquide et de la vanne d'arrêt du gaz.
Faites tourner la tige de la vanne d'arrêt du liquide dans le sens inverse des aiguilles d'une
montre jusqu'à arriver à butée, à l'aide d'une clé hexagonale pour ouvrir la vanne.
Déconnectez le flexible de charge de l'orifice d'entretien de la vanne d'arrêt du gaz. Ne tentez
pas de tourner la tige de la vanne au-delà de la butée.
Serrez les capuchons des vannes et les couvercles des orifices d'entretien des vannes d'arrêt
liquide et gaz au couple de serrage indiqué et à l'aide d'une clé dynamométrique.
Jauge de pression
Mano-
composée
mètre
Manifold de
la jauge
Vanne
d'arrêt
Capuchons
du liquide
de vanne
Vanne
Vanne
haute
basse pression
pression
Flexibles
de charge
Pompe à vide Orifice d'entretien
Vanne d'arrêt du gaz
