9.3.5 Montage du caisson filtre type CFIAED :
Ce caisson filtre se monte directement à l'arrière de l'aérotherme pour les applications en recyclage d'air
intérieur.

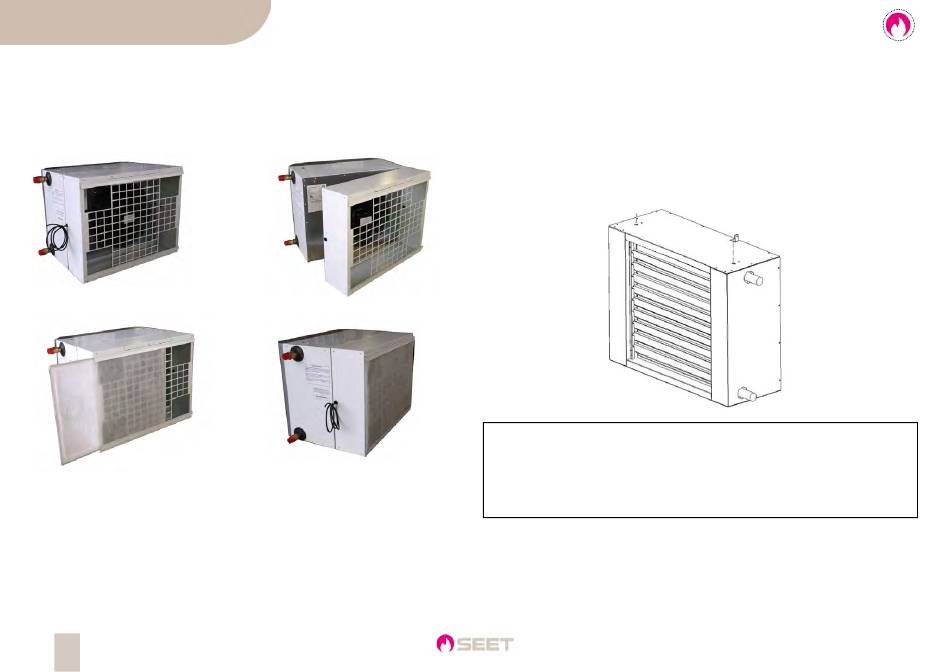

1. Assembler le caisson filtre et l'aérotherme
3. Insérer le filtre dans son logement
8
2. Raccorder le ventilateur et sortir le câble
d'alimentation du côté choisi
4. Positionner le filtre
9-4 Raccordement eau
Consécutivement à la fixation de l'appareil, procéder au raccordement hydraulique de l'aérotherme. Se
conformer au schéma ci-dessous pour le raccordement (entrée / sortie).
Réaliser le branchement d'eau et l'étanchéité, en évitant toutes contraintes mécaniques.
Les aérothermes n'étant pas équipés de purgeurs, il est nécessaire d'en prévoir sur les points hauts de
l'installation.
Afin de ne pas déformer les tubes des nappes intérieures, les tubes collecteurs doivent être mainte-
nus au serrage par une clé à griffe.
NOTE :
Dans le cas des aérothermes à eau glacée AEG, il faut raccorder le bac de récupération des
condensats placés sous l'appareil à un tuyau d'évacuation vers l'égout.
Utiliser un siphon en sortie de bac pour permettre une évacuation appropriée des condensats. Le
tuyau d'évacuation des condensats doit avoir une pente suffisante pour permettre un écoulement
gravitaire.
Procéder à un essai en versant une bouteille d'eau dans le bac pour vérifier que l'écoulement est
correct.
