SV ventilo-convecteurs

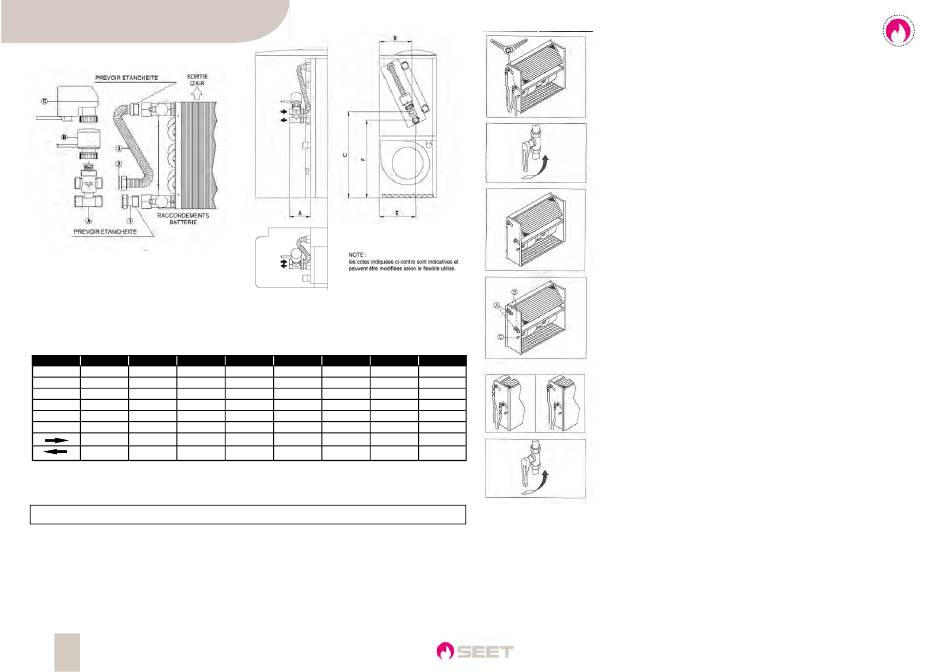

Vanne 3 voies
Montage :
 Mettre en place le raccord  sur la batterie en appliquant une pâte d'étanchéité (non fournie)
 Placer la vanne sur le raccord 
 Raccorder l'embout tournant du flexible sur le raccord mâle de la vanne en insérant le joint .
 Assembler sur le corps de vanne (A) la bobine ON/OFF de type (B) ou la bobine 3 points de type (C).
SV 13 23 33
A 90 90 90
B 99 99 109
C 306 306 311
D - - -
E 124 124 134
F 281 281 286
1/2" 1/2" 1/2"
1/2" 1/2" 1/2"

8-2 Raccordement

ATTENTION : Pression maximum de fonctionnement 80 kPa
Utiliser clef + contreclef pour raccorder l'entrée et la sortie d'eau, ainsi que l'évacuation des

condensats.
Prévoir systématiquement au moins une vanne sur le circuit d'eau.

Il est conseillé de prévoir un siphon sur l'évacuation des condensats.

Dans tous les cas, prévoir une pente du tuyau d'évacuation d'au moins 3 cm par mètre.

8
43 53 63 73
90 90 90 95
109 128 128 125
311 306 306 323
- - - -
134 153 153 162
286 281 281 286
1/2" 1/2" 1/2" 3/4"
1/2" 1/2" 1/2" 3/4"
Les appareils 2 tubes présentent une seule batterie adaptée à l'utilisation
avec de l'eau chaude ou froide.
Les appareils 4 tubes sont équipés de deux batteries, une pour l'eau chaude
(A) et une pour l'eau froide (B).
Les tuyauteries froides, y compris les vannes éventuelles, doivent être iso-
lées pour éviter le suintement des condensats et les déperditions thermiques.
Les tuyauteries chaudes, y compris les vannes éventuelles, doivent être iso-
lées pour éviter d'éventuelles brûlures ainsi que les déperditions thermiques.
En cas d'inactivité prolongée durant la période estivale, il est conseillé de
couper l'alimentation de la batterie pour éviter les phénomènes de condensa-
tion à l'extérieur de l'appareil.
Raccordement de l'évacuation des condensats
Pour les versions verticales, raccorder l'évacuation des condensats (C) avec
un tuyau de diamètre extérieur 25 mm.
Pour les versions horizontales, raccorder l'évacuation des condensats (C)
83 avec un tuyau de diamètre extérieur 15 mm.
95
125
323
-
162
NB : Sur le côté des raccordements, il est possible d'installation un bac auxi-
286
liaire pour la collecte des condensats (en option).
3/4"
3/4"
DTC 20.073
