AE
aérothermes eau
8 – IMPLANTATION
L'implantation des aérothermes est directement liée à la géométrie du local traité et du nombre d'appa-
reils sélectionnés.
Quelques conseils pour une bonne implantation :
Choisir de préférence la disposition en quinconce qui donne d'excellent résultats, la portée de souf-
flage étant choisie en conséquence.
Pour les locaux comportant d'importantes parois froides, tels que les halls d'exposition, le soufflage
sera dirigé sur celles-ci.
Pour les appareils suspendus en soufflage vertical, veiller en particulier à la hauteur d'installation,
ainsi qu'à la température de soufflage afin de ne pas gêner les personnes pouvant se trouver sous le
jet d'air.
Les appareils sont livrés avec les ailettes directionnelles en position fermée. Régler l'orientation de ces
dernières en fonction de la zone à traiter au moment de l'installation.
Veiller à la solidité du support sur lequel les consoles sont fixées, procéder à un essai de résistance.
NOTE : Concernant les installations d'aérothermes situées dans des bâtiments disposants d'un réseau
de protection incendie par sprinklers, il appartient à l'installateur de régler les vantelles de diffusion d'air
de telle sorte que le jet d'air de l'aérotherme ne perturbe pas les jets d'eau des sprinklers, c'est-à-dire
que la vitesse en sortie d'aérotherme soit conforme à la règlementation APSAD applicable.
9 – INSTALLATION
L'installation doit être réalisée par un personnel qualifié.
9-1 Conformité
Nos aérothermes répondent aux exigences essentielles de la directive européenne « Compatibilité
Électromagnétique (CEM) » 89/336/cee, pour être incorporé dans une installation complète.
L'installation devra respecter les exigences de la directive CEM.

9-2 Recommandations importantes

Pour les appareils équipés de caisson filtre, vous devez vérifier régulièrement l'état du filtre à
air et remplacer celui-ci dès qu'il est colmaté et au minimum 1 fois par an.
L'installation ne peut être faite que par du personnel qualifié dans le respect des règles de
l'art. L'accès aux parties électriques internes ne peut être fait si nécessaire que hors tension,
par du personnel ayant les qualifications requises.
Les présentes prescriptions ne concernent que l'exécution standard, elles ne tiennent pas
compte de variantes de constructions ou adaptations spéciales.
6

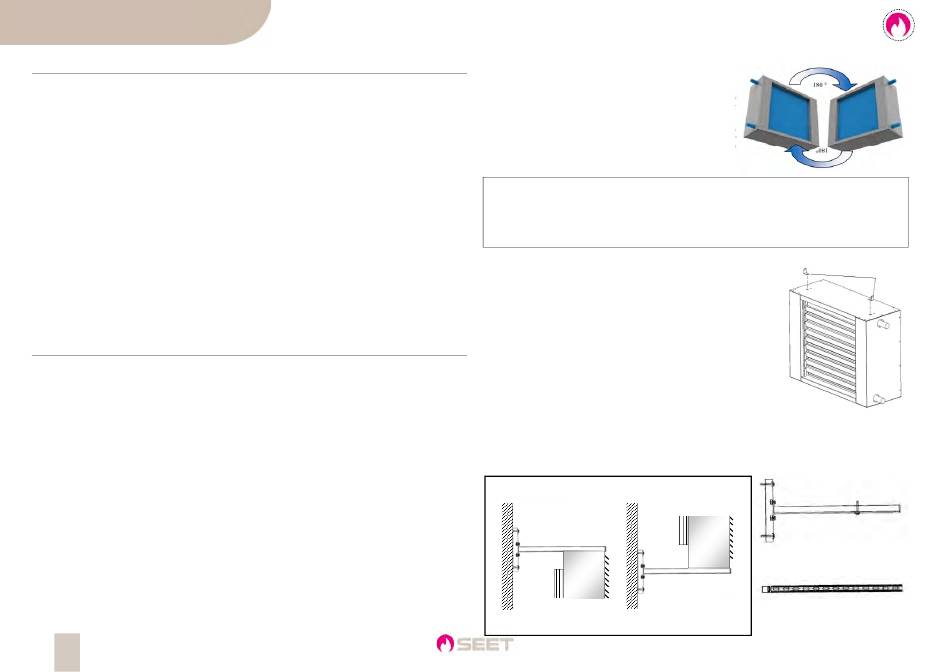

9-3 Montage

Sens de montage :
Pour faciliter l'installation, les appareils sont livrés avec les
grilles de soufflage démontés, ce qui permet de choisir le
sens de montage sur chantier.
Attention : Les ailettes directionnelles des grilles de soufflage
sont livrées en position fermée. Régler l'orientation de ces
dernières en fonction de la zone à traiter au moment de l'ins-
tallation.
Il est impératif de prévoir un espace minimum de 400 mm entre la face arrière de l'appareil et
le mur, pour permettre une alimentation en air correcte, ainsi qu'un refroidissement moteur
suffisant.
Certains accessoires ne sont pas compatibles avec les consoles. Vérifier les dimensions
lors de la sélection.
9.3.1 Montage sans consoles :
Attention, en cas de montage sans consoles il est impératif de respecter
la procédure ci-dessous, tout autre montage peut provoquer des dom-
mages irrémédiables à l'appareil.
Montage en suspension et/ou élingage (soufflage horizontal)
 Procéder à l'installation de 2 pattes de fixation (non fournies) l'une
après l'autre.
 Dévisser une des 2 vis M8 à tête large de la face supérieure de l'aéro-
therme.
 Placer une patte.
 Bloquer la vis avant de passer à la deuxième patte.
Montage plafonnier (soufflage vertical) :
 Procéder à l'installation de 4 pattes de fixation (non fournies) dans les inserts taraudés prévus à cet
effet sur la face arrière de l'aérotherme.
9.3.2 Montage avec consoles :
Schéma de principe :
Montage dessous
Montage dessus
(sauf AEG)
Attention :
Pattes de fixation
(non fournies)
Vue de profil
Vue de dessus
DTC 20.060
