AT-X aérothermes gaz

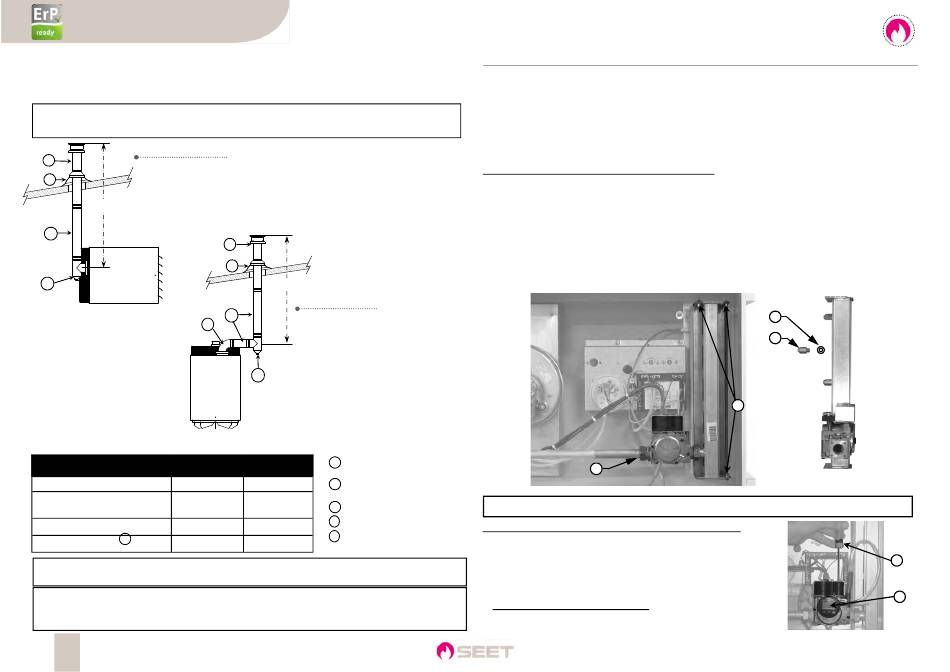

5-5 Raccordement sortie toiture - B22
L'air de combustion est aspiré directement dans le local et l'évacuation des fumées s'effectue vers
l'extérieur par l'intermédiaire d'une cheminée verticale traversant la toiture.
La sortie toiture doit se situer au minimum à 40 cm au dessus du faîtage
le plus haut, dans un rayon de 8 m.
Pour AT 50 à 80 XS/XC :
1
Raccordement fumées uniquement.
-
1 terminal monotube (1)
5
-
1 té avec tampon étanche (2)
-
1 longueur monotube 1000 mm (3)
-
Rallonges monotube long. 500 / 1000 mm en option (3).
B
3
2
Hauteur maxi 6 m avec :
4
terminal (1)
5 m rallonge (3)
Dimensions
AT 50 à 80 XS
AT 50 à 80 XC
Hauteur kit cheminée (B)
2 150 mm
Dépassement extérieur mini au
400 mm
dessus du faîtage
Hauteur maxi kit B22
6 m
3
130 mm
rallonge fumées
ATTENTION : Prévoir des ventilations suffisantes.
L'apport en air neuf requis doit être au moins de 100 m3/h par aérotherme.
ATTENTION : Les sections des conduits de fumées doivent être au moins égales au diamètre de
départ. Les évacuations de fumées ne peuvent être que verticales ou au maximum à 45 °. Il est à
prévoir un conduit double paroi si la partie extérieure au bâtiment est supérieure à 2 mètres.
12
1
5
B
Pour AT 50 à 80 XV :
3
Raccordement fumées uniquement.
-
1 terminal monotube (1)
-
1 té avec tampon étanche (2)
-
1 longueur monotube 500 mm (3)
-
1 longueur monotube 1000 mm (3)
-
Rallonges monotube long. 500 /
2
1000 mm en option (3).
Hauteur maxi 6 m avec :
terminal (1)
5 m rallonge (3)
1
AT 50 à 80 XV
Terminal toiture avec larmier
2 150 mm
Té avec récupérateur des
2
condensats
400 mm
3
Longueurs monotubes
4
Coude à 90° monotube
6 m
Solin d'étanchéité (non fourni)
5
130 mm

6- CIRCUIT GAZ

6-1 Changement de gaz

Les aérothermes sont équipés de brûleurs torche gaz atmosphérique, permettant l'utilisation des gaz Naturel
G20, Naturel G25 et Propane G31.
Les orifices de combustion sont étudiés de façon à assurer une très bonne stabilité de flamme sans
décollement ni retour vers les injecteurs.
Ces interventions doivent être réalisées par un professionnel qualifié.
Le changement de gaz s'effectue de la manière suivante :
1. Débrancher le connecteur électrique d'alimentation et fermer l'arrivée de gaz.
2. Dévisser l'écrou de fixation de la ligne gaz (Rep. 1) sur la vanne gaz ainsi que les trois vis (Rep.2)
permettant la fixation de la rampe injecteur sur le bloc brûleur.
3. Changer les injecteurs (voir tableau de réglage).
4. Visser les nouveaux injecteurs (Rep.3) en remplaçant les joints d'étanchéité (Rep.4) et en veillant à
l'étanchéité, les injecteurs doivent être montés à sec.
5. Remonter la rampe et raccorder la ligne gaz sur la vanne gaz en remplaçant le joint d'étanchéité,
attention au montage ne pas oublier ou endommager le joint d'étanchéité.
6. Contrôler l'étanchéité après montage.
7. Régler la pression rampe gaz sur le régulateur. Attention, le brûleur doit être en fonctionnement.
1
ATTENTION : cette intervention doit être effectuée alimentations gaz et électrique coupées
Le réglage de la pression gaz s'effectue de la manière suivante :
1. Ôter la vis de protection du réglage pression de l'électrovanne
2. Dévisser la vis de pression et connecter le manomètre (5)
2.Régler les pressions de rampe (6) suivant le tableau de réglage
3. Après réglage, ne pas oublier de remettre en place la vis de
protection et de refermer la prise de pression
6. Contrôler l'étanchéité après réglage.
4
3
2
6
5
DTC 20.059
