4.1
Montage
En el siguiente enlace se pueden encontrar instrucciones para el correcto montaje de la horquilla SmartTarget.
https://www.smartfork.com/en/support/operating-instructions-smarttarget
4.1.1
Ajustement du laser
Le laser du SmartTarget est ajusté de façon optimale afin que la ligne laser marque le centre de la pointe de la fourche. Si la
position de la ligne laser diffère, nous recommandons de procéder à un nouvel ajustement du laser.

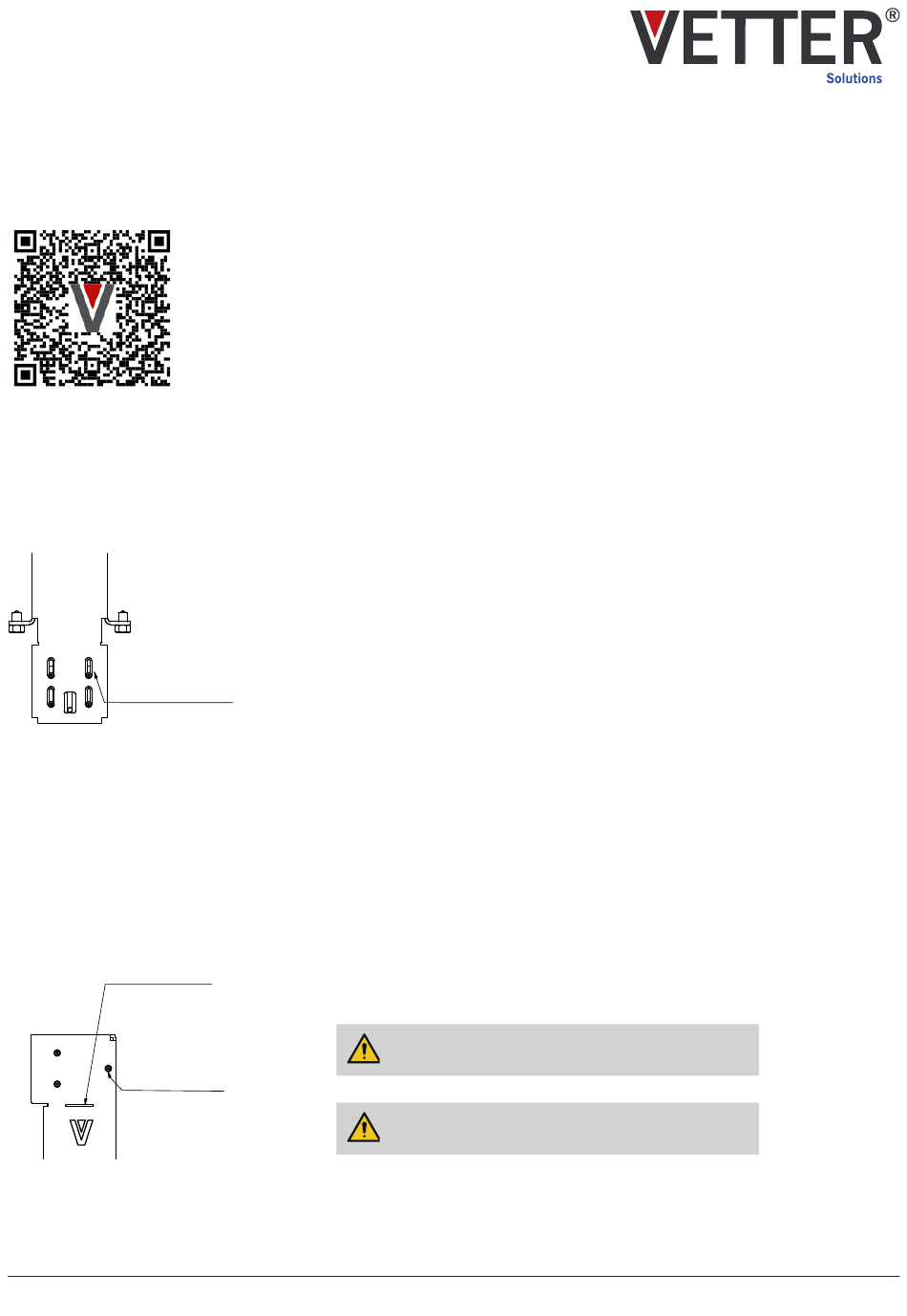

4 Trous oblongs
pour l´ajustement
du module laser
4.1.2
Raccourcir le SmartTarget en cas de défaut de comptabilité avec le porte-fourches
En fonction du modèle de porte-fourche, dans certains cas, un montage du SmartTarget peut ne pas être possible à cause de la
hauteur de la tôle frontale. Dans ce cas, il est possible de retirer la tôle frontale et de monter le SmartSupply sur la fourche. Procé-
der comme suit :
Point de sépa-
ration pour
desserrer la tôle
Raccord visée
SmartSupply et
tôle frontal
(3 vis)
V.09/2021
1. Desserrer les vis de fixation du module laser.
2. À l'aide des trous oblongs, vous pouvez à présent ajuster la position du module laser.
3. La ligne laser doit marquer le centre de la pointe de la fourche.
4. Resserrer les vis.
5. Vérifier la bonne position de la ligne laser.
1. Retirer l'accumulateur (si installé).
2. Desserrer le raccord du connecteur du SmartSupply.
3. Retirer le SmartSupply en desserrant le raccord vissé entre la tôle frontale
et le SmartSupply.
AVERTISSEMENT !
Risque de blessure
4. Retirer la tôle frontale sur le point de séparation prévu.
AVERTISSEMENT !
Risque de blessure
5. Placer le profil de protection des bordures fourni (bande rembourrée)
sur le bord de coupe.
SmartTarget
17
