13.1 Dimensions
A

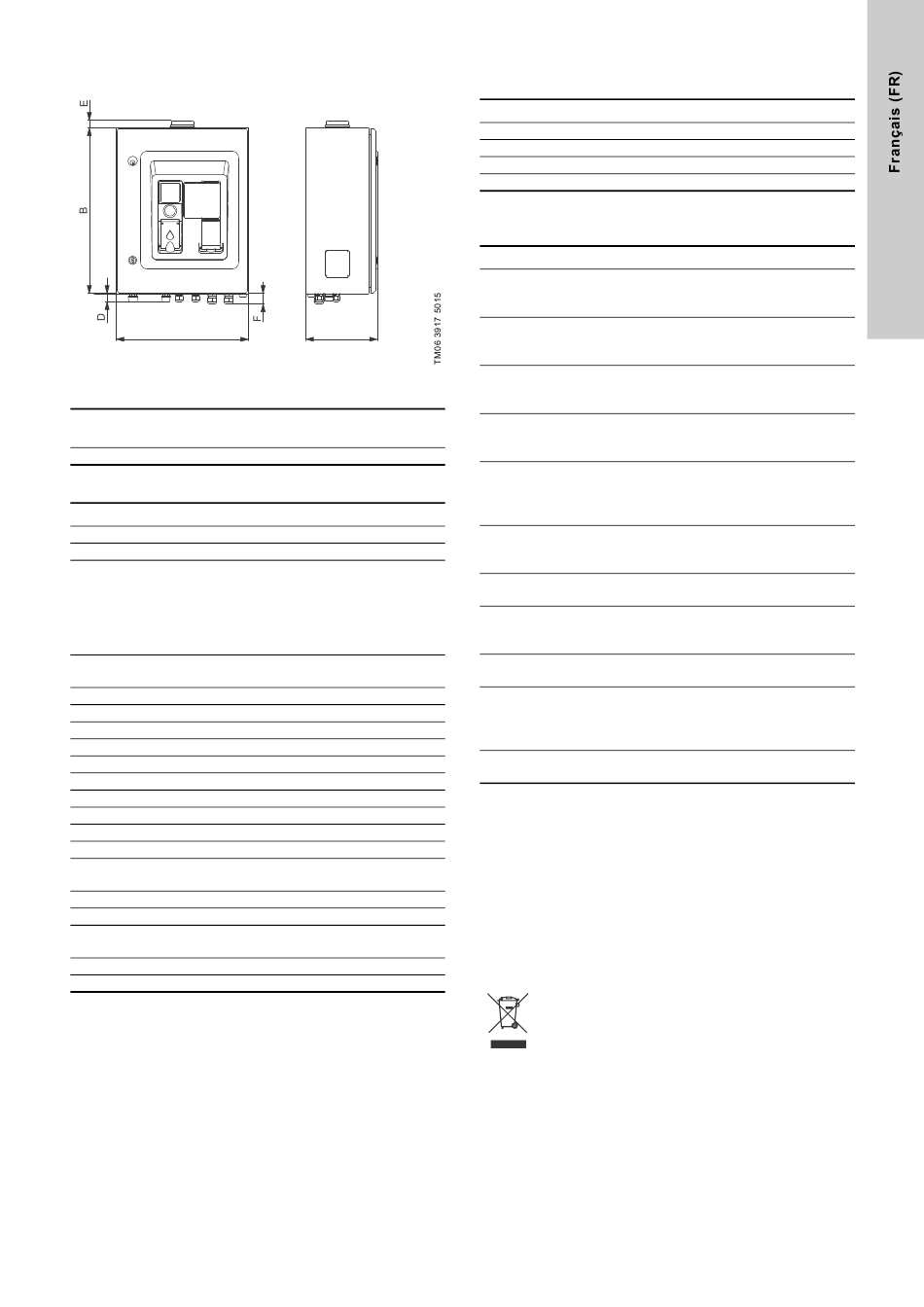

Fig. 9
Schéma coté du distributeur AQtap
A
B
C
[mm]
[mm]
[mm]
400
500
210
13.2 Références
Appareil
Distributeur AQtap
Terminal aqTOP
Kit de montage mural, comprenant
4 ensembles de : goujon S10 pour trou de
forage d 10 x 50 mm,
rondelle de serrage 14 x 8,7 mm,
écrou M8 x 40 mm, FZB,
vis à tête fraisée M8 x 100 mm
Kit de démarrage composé de deux Admin-
Cards activées et d'une ServiceCard activée
ServiceCard (2 unités)
ServiceCard (10 unités)
VendorCard (2 unités)
VendorCard (10 unités)
WaterCard (10 unités)
WaterCard (100 unités)
Structure "Mountection"
Robinet d'arrêt 1"
Réducteur de pression 1"
Panneau solaire GF 270
Kit de câblage (du panneau solaire au distri-
buteur)
Armoire du module solaire
Kit de modules solaires
Antenne, complète, GSM/GRM avec 15 m
de câble
PC Tool Link
Valise d'entretien
C
D
E
F
[mm]
[mm]
[mm]
25
23
31,6
Code article
98794194
98985423
99334221
98893521
98893522
98893523
98893524
98893525
98893526
98893527
98893528
99267119
99267122
99299012
98257868
99009500
99009524
98518346
96705378
98915003
13.3 Séries de numéros d'identification des cartes à
puce
Carte à puce intelligente
AdminCard
ServiceCard
VendorCard
WaterCard
13.4 Pièces de rechange du distributeur AQtap (kits
d'entretien)
Description
Le kit de l'unité de commande comprend les
éléments suivants : unité de commande
complète, câbles, vis
Le kit d'alimentation électrique comprend
les éléments suivants : bloc d'alimentation
électrique complet, vis
Le kit du capteur de débit comprend les élé-
ments suivants : capteur de débit, joints
toriques, attaches, câble
Le kit de vanne complet comprend les élé-
ments suivants : électrovanne, raccords,
bande PTFE, réducteur de débit
Le kit de câbles comprend les éléments sui-
vants : fiche et câbles d'alimentation élec-
trique pour la batterie, capteur de débit,
vanne, IHM et relais
Le kit de la fiche d'alimentation électrique
comprend les éléments suivants : fiche sec-
teur
Le kit de la batterie comprend les éléments
suivants : batterie
Le kit de l'antenne comprend les éléments
suivants : antenne complète avec un câble
de 4 m et une fiche
Le kit hydraulique comprend les éléments
suivants : pièce hydraulique complète, joints
Le kit de la crépine comprend les éléments
suivants : crépine 1", séparateur galvanique
(têton double en plastique,
réduction 1" - 1/2"), ruban PTFE
Le kit du réducteur de débit comprend les
éléments suivants : réducteur de débit, joint
14. Mise au rebut de l'appareil
Cet appareil et les pièces qui le composent doivent être mis au
rebut dans le respect de l'environnement :
Les batteries doivent être retirées avant de mettre l'appareil au
rebut. Se reporter au paragraphe
l'appareil. Les batteries usagées doivent être mises au rebut
conformément aux programmes de collecte nationaux. En cas de
doute, contacter votre société Grundfos locale.
Utiliser les services de collecte des déchets appropriés. Si ce
n'est pas possible, prendre contact avec la société Grundfos ou
l'atelier d'entretien le plus proche.
Le pictogramme représentant une poubelle à roulettes
barrée apposé sur le produit signifie que celui-ci ne
doit pas être jeté avec les ordures ménagères.
Lorsqu'un produit marqué de ce pictogramme atteint
sa fin de vie, l'apporter à un point de collecte désigné
par les autorités locales compétentes. Le tri sélectif et le recy-
clage de tels produits participent à la protection de l'environne-
ment et à la préservation de la santé des personnes.
Cet appareil est conforme à la directive 2006/66/UE et contient
des batteries qui doivent être collectées séparément et ne pas
être jetées avec d'autres déchets ménagers.
Identification
5000 - 9999
10000 - 14999
15000 - 29999
de 30 000
Code article
98795791
98795792
98795793
98795794
98795796
98795797
98795798
96095288
98795799
99267114
98985446
12.2 Mise hors service de
