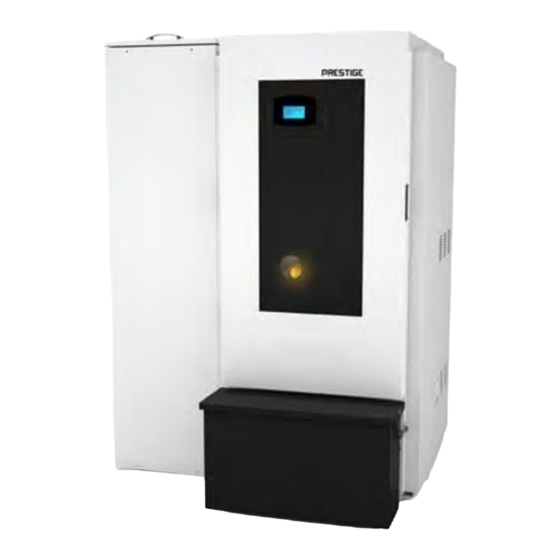

CHAUDIERE A GRANULES DE BOIS ORUS
PRESTIGE
15 - 25 kW

Publicité

Table des Matières
loading

Manuels Connexes pour Seguin Thermolab Orus Prestige

Sommaire des Matières pour Seguin Thermolab Orus Prestige

  • Page 1 M A N U E L D ' U T I L I S A T I O N CHAUDIERE A GRANULES DE BOIS ORUS PRESTIGE 15 - 25 kW...
  • Page 2 THERMOLAB – Notice utilisation ORUS PRESTIGE – V05 – jan 2021...

  • Page 3: Table Des Matières

    1. Introduction ............................4 Instructions de sécurité ............................4 Fonctionnement du système de chauffage ......................5 Caractéristiques techniques ......................6 Installation ............................8 Automate ............................11 Principe ................................11 Utilisation de l’automate ........................... 11 Panneau de configuration ..........................12 Structure des menus ............................12 iii.

  • Page 4: Introduction

    1. Introduction Nous vous félicitons pour l’achat du système de chauffage biomasse de la société THERMOLAB membre du Groupe SEGUIN, et vous remercions de la confiance que vous nous témoignez par le biais de cette acquisition. Après avoir procédé à une installation en règle, mais également en exécutant une maintenance régulière et appropriée de votre système de chauffage, vous serez le bénéficiaire d’une énergie économique pour votre foyer et propre pour l’environnement.

  • Page 5: Fonctionnement Du Système De Chauffage

    Une fois par an, un test du limiteur de température de sécurité doit être effectué Il ne faut pas enlever, ni contourner, ni immobiliser, et ce d’une quelconque manière, les protections et les dispositifs de sécurité. Pendant le nettoyage du système et l’élimination des cendres, il est conseillé de porter un masque anti-poussière. Pour la programmation de la température de l’eau chaude sanitaire au-dessus de 60°C, il est recommandé...

  • Page 6: Caractéristiques Techniques

    Le fluide réchauffé est distribué dans le circuit chauffage et assure ainsi la température ambiante de la maison, du garage, de la cave et dans les autres pièces ; il préchauffe l’eau chaude sanitaire, l’eau dans la piscine et/ou fond la neige sur la rampe d’accès. Après avoir transmis l’énergie dans le réseau chauffage, le fluide retourne à...
  • Page 7 Diamètre sortie fumée (mm) Tirage requis à puissance nominale (Pa) 8-13 8-13 Tirage requis à puissance minimale (Pa) 6-11 6-11 Température fumées à puissance nominale (°C) Taux CO à puissance nominale (%) 8,10 10,71 Température fumées à puissance minimale (°C) Taux CO à...

  • Page 8: Installation

    3. Installation L’installation du système de chauffage doit être réalisée par un professionnel qualifié, parfaitement familiarisé avec les dispositifs de chauffage central L’installation doit être effectuée conformément aux règles locales de construction et aux normes anti-incendie. Pratiques de sécurité : Commander l’installation à...
  • Page 9 THERMOLAB – Notice utilisation ORUS PRESTIGE – V05 – jan 2021...
  • Page 10 THERMOLAB – Notice utilisation ORUS PRESTIGE – V05 – jan 2021...

  • Page 11: Automate

    4. Automate a. Principe Avec option sonde Lambda Les sondes utilisées sur la carte TCNET2 sont des sondes NTC 10K b. Utilisation de l’automate Consignes de sécurité : • Attention ! Risque d’électrocution • Risque de chocs électriques qui peuvent causer des blessures graves ou la mort. Veuillez débranchez l’alimentation avant l’entretien de cet équipement.

  • Page 12: Panneau De Configuration

    i. Panneau de configuration  Bouton Marche-Arrêt  Bouton Validation utilisé pour activer un menu ou un sous-menu  Bouton de navigation  Bouton de navigation  Bouton de diminution pour le paramètre sélectionné  Bouton d’augmentation pour le paramètre sélectionné ii.

  • Page 13: Réglage Des Températures

    iii. Ecran d’accueil Ecran d’accueil avec option Sanitaire et vanne 4 voies Ecran d’accueil avec option vanne 3 voies iv. Réglage des températures THERMOLAB – Notice utilisation ORUS PRESTIGE – V05 – jan 2021...

  • Page 14: Menu Paramètres Avancés

    Mettez en surbrillance la température préréglée et appuyez sur les touches (+) et (-) pour modifier sa valeur Sélectionnez "Autres circuits>" et appuyez sur la touche Entrée pour régler la température des circuits de chauffage auxiliaires Mettez en surbrillance "Retour" et appuyez sur la touche Entrée pour retourner à l'écran d'accueil. Sélectionnez "Avancé" et appuyez sur la touche Entrée pour entrer dans le menu Avancé...
  • Page 15 Réglage du combustible Si la chaudière est équipée d’une sonde Lambda, cette dernière peut compenser les légères variations de qualité des granulés. Cependant, ajuster la « valeur calorifique des granulés » accélère le processus. Veuillez-vous référer aux informations du fabricant de granulés pour la valeur calorifique. Le logiciel accepte le pouvoir calorifique en kWh / kg.

  • Page 16: Menu Service

    Compensation météorologique Le logiciel utilise une simple table de consultation afin d'ajuster la température de la chaudière en fonction des conditions météorologiques. La compensation météo peut être désactivée en plaçant le commutateur actif sur la position OFF Exemple : La température de la chaudière est préréglée à 65 °C +5°C d’augmentation pour un écart de -20…-17°C La chaudière fonctionnera à...

  • Page 17: Pannes Et Remèdes

    a. Pannes et remèdes Message d’erreur Description Raisons possibles Effacez la raison de l'arrêt d'urgence et Arrêt d’urgence Bouton d’arrêt d’urgence a été actionné relâchez le bouton d'arrêt d'urgence Attendez le refroidissement Vérifiez la pompe principale Thermostat limite température activé Surchauffe Vérifiez le thermostat Vérifiez la vis...

  • Page 18: Connexion Internet

    6. Connexion internet Le contrôleur TCNET2 possède une interface Web complète pour la surveillance et l'administration à distance. a. Configuration de la connexion réseau Le contrôleur a un connecteur Ethernet 10-Base-T régulier pour la connectivité réseau La prise de connexion réseau est située sur le bornier à l’arrière. (P100-BPL) Schéma de connexion réseau de base b.
  • Page 19 Paramètres IP statiques pour un ordinateur MAC THERMOLAB – Notice utilisation ORUS PRESTIGE – V05 – jan 2021...
  • Page 20 Tapez 192.168.1.X comme adresse IP. X peut être n'importe quel nombre compris entre 1 et 255 sauf 127. Tapez 255.255.255.0 comme masque de sous-réseau. Cliquez sur «Appliquer» Paramètres IP statiques du panneau de configuration Démarrez votre navigateur Web préféré et saisissez l'adresse IP du contrôleur dans la barre d'adresse Cliquez sur "Paramètres du service"...

  • Page 21: Connexion Au Panneau De Configuration Du Réseau Local

    c. Connexion au panneau de configuration du réseau local Démarrez votre navigateur Web préféré et saisissez l'adresse IP du contrôleur dans la barre d'adresse Assurez-vous que votre navigateur Web est activé par JavaScript Connexion au contrôleur via Internet La connexion au panneau de commande via Internet nécessite une configuration dans votre routeur. Tout d'abord, demandez à...
  • Page 22 L’interface internet a 6 parties : Résumé du système (system summary) donne des informations brèves sur la chaudière Commandes (commands) : Allumez ou éteindre la chaudière à distance Etat de la chaudière (boiler status) : donne des informations détaillées sur la chaudière incluant toutes les données capteurs Réglage température (temperature setup) : règle les températures Réglages basiques (basic settings) règle par exemple la programmation hebdomadaire...
  • Page 23 Réglage des températures Paramètres de base Règle les paramètres de base du panneau de commande Paramètres combustible Reportez aux chapitres précédents Programmation hebdomadaire THERMOLAB – Notice utilisation ORUS PRESTIGE – V05 – jan 2021...
  • Page 24 Remarque : le contrôleur n’accepte qu’un format 24 heures THERMOLAB – Notice utilisation ORUS PRESTIGE – V05 – jan 2021...

  • Page 25: Exploitation Du Système De Chauffage

    7. Exploitation du système de chauffage a. Pratiques de sécurité Le combustible doit être sec (entre 2% et 8% d’humidité). NE PAS utiliser de produits chimiques, essence, pétrole, kérosène, allume-feu type barbecue, ni tout autres fluides inflammables afin d'allumer ou attiser le feu de votre chaudière. Il convient de toujours laisser faire l’allumage automatique. NE PAS ouvrir la porte, à...
  • Page 26 Evitez de vidanger ou de retirer de l’eau du circuit, sauf pour des cas indispensables tels que réparations ou autres. Après avoir rempli la chaudière et le circuit de chauffage, il convient de contrôler l´étanchéité de tous les raccords avant la mise en service. Avant de mettre la chaudière en service, il est nécessaire de contrôler les points suivants : La pression de l’eau du circuit chauffage doit être comprise entre 1 et 1,5 b L´étanchéité...

  • Page 27: Maintenance

    8. Maintenance a. Pratiques de sécurité : Contrôlez régulièrement le niveau de combustible dans la trémie, ceci afin d’organiser relativement tôt son réapprovisionnement et ainsi éviter la mise en défaut de la chaudière. Vérifiez le cendrier et le vider régulièrement. Contrôlez régulièrement le conduit de cheminée, les raccordements entre éléments et les joints d’étanchéité...

  • Page 28: Liste Des Opérations

    Nous recommandons d’attendre au moins 2 à 3 heures après la mise hors circuit du système avant de procéder aux activités citées ci-dessus ii. Liste des opérations • Nettoyage de l’extracteur de fumée en faisant bien attention au joint (voir les photos ci-dessous) ainsi que de la boite à fumée incluant les cendres des échangeurs.
  • Page 29 Nettoyage de l’échangeur thermique : Nettoyage des gaines secondaires d’air dans la chambre de combustion et de sa base • Démonter l’arrière de la chaudière. • Dévisser les écrous qui maintiennent la platine support du brûleur et des tubes d’arrivée d’air comburant. •...

  • Page 30: Pannes Et Remèdes

    9. Pannes et remèdes Raison Solution Problème Interrupteur de sécurité Allumer Ecran foncé L’imitateur de la température Attendre jusqu’au refroidissement de sécurité desserré de la chaudière à 90°C Positionner de nouveau le limitateur de la température de sécurité et chercher la cause Manque de pellets Manque de pellets dans la Compléter...
  • Page 31 Problème Raison Solution Défaut de la somme de contrôle Problème sur la panoplie de Redémarrer le régulateur contrôle flash Contacter l’installeur Si le problème persiste après le redémarrage Défaut FILESYSEM Redémarrer le régulateur Problème sur la panoplie de contrôle Contacter l’installeur Si le problème persiste après le redémarrage Panne du capteur...
  • Page 32 NOTES THERMOLAB France 39, Avenue Georges Rougé - 69120 Vaulx-en-Velin - FRANCE www.thermo-lab.fr - contact@thermo-lab.fr THERMOLAB – Notice utilisation ORUS PRESTIGE – V05 – jan 2021...
