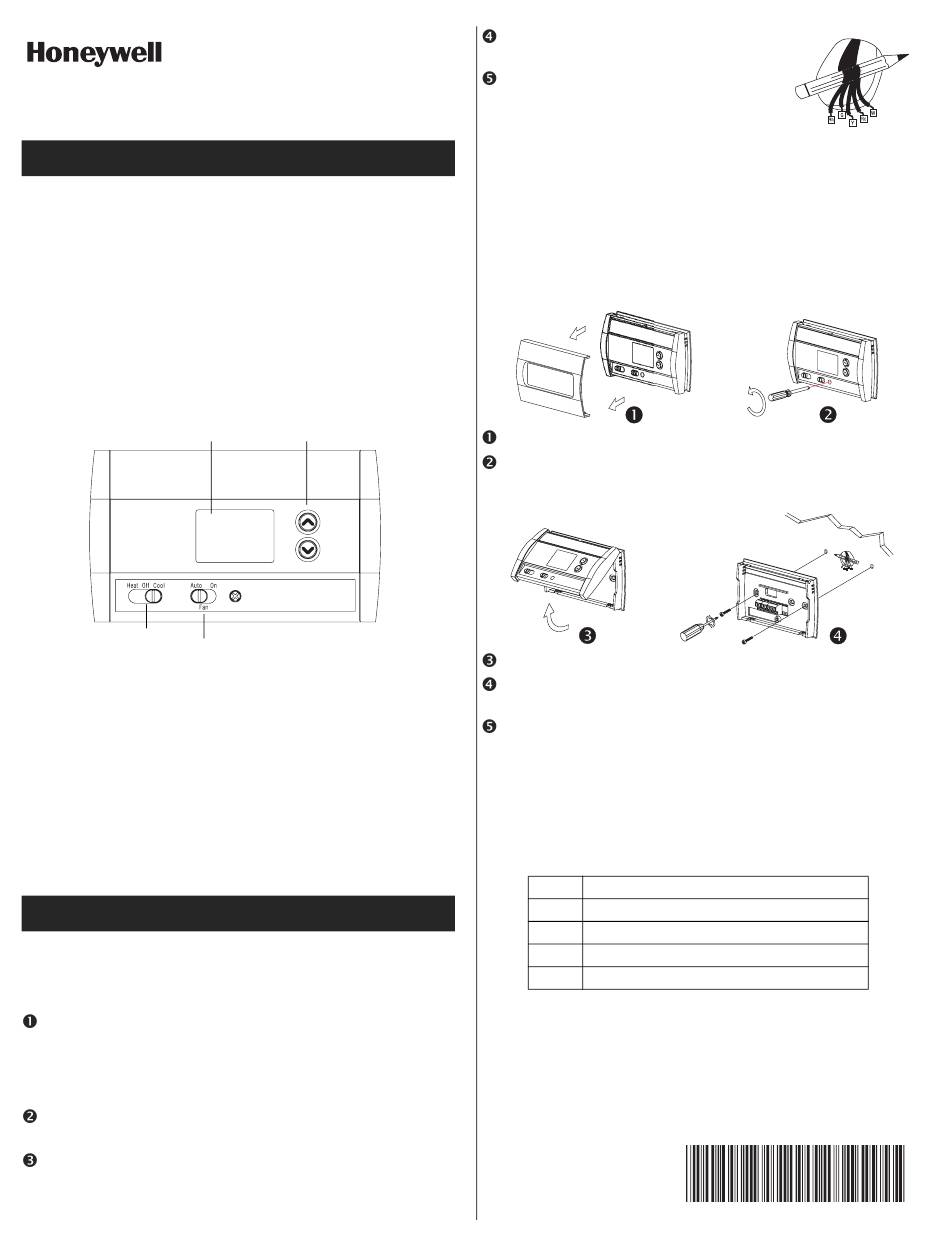

Thermostat électronique non-programmable
Guide d'installation et mode d'emploi
1. Introduction
Le thermostat non-programmable RTH110B peut servir à comman-
der les appareils suivants :
• système de chauffage au gaz, au mazout ou à l'électricité - 2 ou
3 fils
• climatiseur central - 2 ou 3 fils
• système de chauffage à eau chaude avec ou sans pompe - 2 fils
• système millivolt - 2 fils
• système de chauffage et de climatisation central - 4 ou 5 fils
Remarque : Le thermostat n'est pas compatible avec les thermopompes ou
les systèmes multi-étages.
Affichage
Sélecteur du mode
Sélecteur du mode
de fonctionnement
de fonctionnement
du système
du ventilateur
Caractéristiques
• Sélection du mode de fonctionnement du système : chauffage,
climatisation ou arrêt
• Sélection du mode de fonctionnement du ventilateur :
automatique ou continu
• Programmation de la durée du cycle de chauffage ou de
climatisation : 10, 12, 15, 20 ou 30 minutes
• Affichage de la température en °F ou °C
• Indicateur de remplacement des piles
2. Installation
2.1 Retirer l'ancien thermostat.
POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE,
COUPER L'ALIMENTATION DU SYSTÈME DE CHAUFFAGE.
Retirer l'ancien thermostat pour accéder aux fils.
Mise en garde : Si l'ancien thermostat était installé sur une boîte
électrique, il était probablement alimenté par du courant à 120/240
volts. Dans ce cas, le nouveau thermostat ne convient pas.
Identifier et étiqueter chaque fil (avec la lettre de la borne
correspondante) et débrancher les fils des bornes.
Au besoin, dénuder l'extrémité de chacun des fils (maximum de
6 mm).
RTH110B
RTH110B
Boutons
de réglage
Enrouler les fils autour d'un crayon pour
les empêcher de glisser dans le mur.
Si l'ouverture dans le mur est trop grande,
l'isoler au moyen d'un matériau
ininflammable pour éviter tout courant
d'air derrière le thermostat.
2.2 Installer la base du thermostat
S'il s'agit d'une nouvelle installation, choisir un emplacement à
environ 1,5 m (5 pi) du sol, sur un mur intérieur. Éviter les
courants d'air (haut d'un escalier, prises d'air, etc.), les endroits
où l'air est stagnant (derrière les portes), les rayons du soleil
ou les murs derrière lesquels passent des canalisations ou des
cheminées dissimulés.
Retirer la façade du thermostat.
Dévisser la vis de fixation pour séparer le thermostat de sa
base (il est impossible de retirer entièrement cette vis).
Soulever le thermostat vers le haut.
Marquer et percer des trous de fixation (ou utiliser les trous
existants). Insérer les chevilles d'ancrage.
Passer les fils par l'ouverture dans la base et fixer la base au
mur au moyen des vis fournies.
2.3 Raccorder le thermostat
Le raccordement du nouveau thermostat devrait ressembler à celui
de l'ancien thermostat; ce raccordement peut toutefois être différent
selon l'installation.
Rh Alimentation - chauffage
Rc Alimentation - climatisation
W Signal - chauffage
Y Signal - climatisation
G Ventilateur
Remarque : Le cavalier rouge entre les bornes Rc et Rh doit être
retiré dans les installations à 2 ou 5 fils. Ce cavalier doit par contre
être utilisé dans les installations à 3 ou 4 fils si l'utilisateur souhaite
se servir du sélecteur de fonctionnement du ventilateur.
